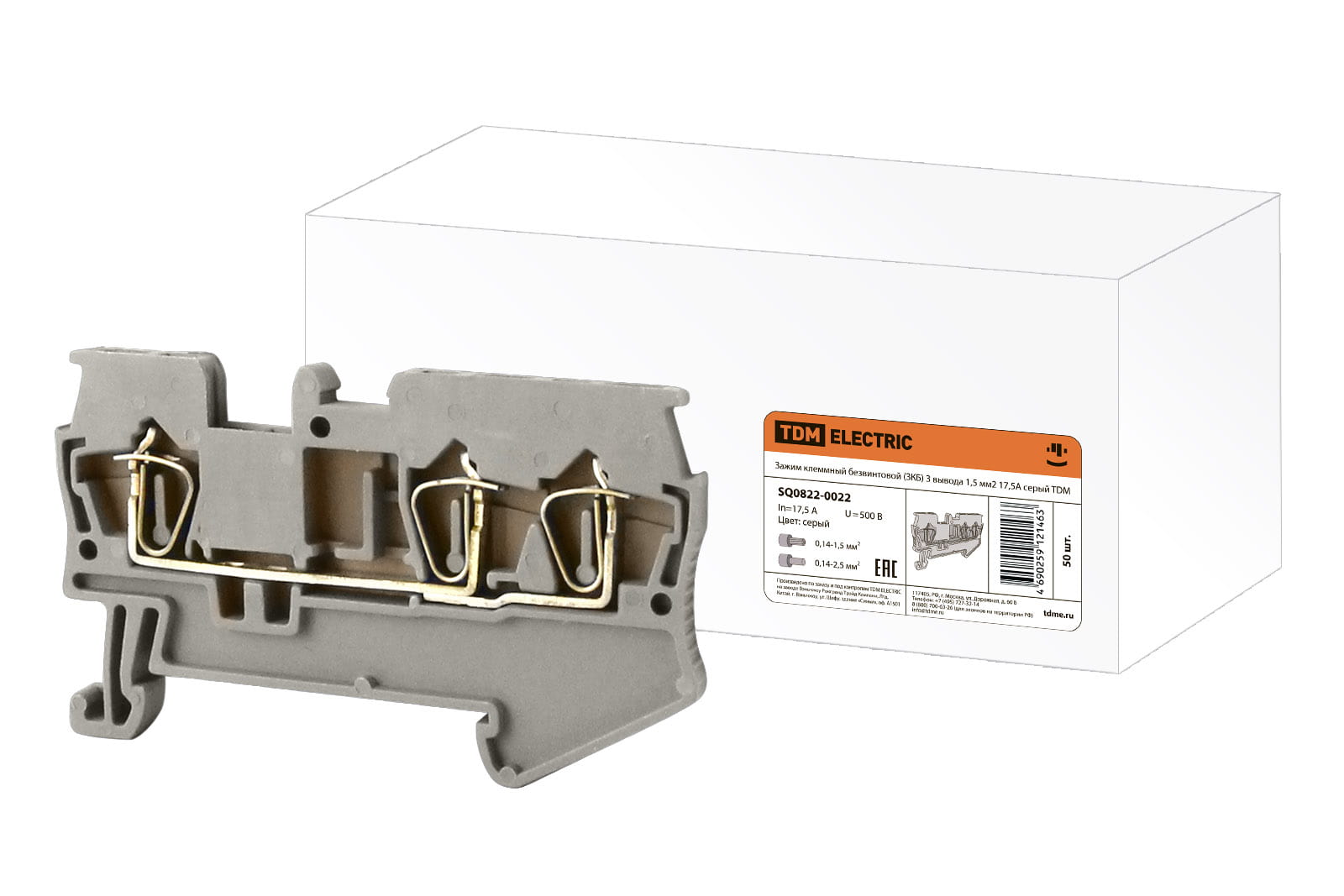

Зажим клеммный безвинтовой (ЗКБ) 3 вывода 1,5 мм2 17,5А серый

Артикул: 012.006.151

Производитель: ТДМ

Штрихкод: 4690259121456

Применение:
Шкафы, щиты, сборки. Технологическое оборудование в качестве комплектующих.
Назначение:
Для безопасного и компактного подключения фазных, нулевых и защитных проводников сечением 1,5мм².

55.00 ₽

шт

Технические характеристики

Требуется торцевая пластина	Да
Тип электрич. соединения 1	Соединение с пружинным зажимом
Количество уровней	1
Поперечн. сечение подключ. однопроволочного (жесткого) провода	0,14 ... 2,5 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода	0,14 ... 1,5 мм²
Цвет	Серый
Изолирован	Нет
Способ монтажа	DIN-рейка (с Ω-профилем) 35 мм
Соединенные внутри уровни (между собой)	Да
Материал изоляции корпуса	Термопласт
Рабочая температура	-30°C ... +40°C
Тип электрич. соединения 2	Соединение с пружинным зажимом
С пломбировочной крышкой	Нет
Тип разделения	Слайдер
Номин. (расчетное) напряжение	500 В
Количество полюсов	1
Количество зажимов на 1 уровень	3
Тип разъединения кросс-соединения	Нет (без)
С защитой от прикосновения	Нет
Номин. ток In	17.5 А
Длина	60,5 мм
Ширина/размер ячейки	4,2 мм
Высота (на мин. возможной высоте установки)	36,5 мм
Класс негорючести изоляц. материала согл. UL94	V0
Позиция соединения	Сверху
Возможно использование с функцией PEN	Нет
С интегрированным тестовым гнездом	Нет
Направление кодирования	Горизонтальн. и вертикальн.
Код по каталогу	SQ0822-0022

Преимущества

Возможность использования перемычек освобождает место для подключения кабеля и позволяет экономить место в шкафу.
Простая двухступенчатая безвинтовая система крепления проводника делает монтаж быстрым и удобным.
Надежная фиксация провода любого типа пружинным зажимом с автоматической регулировкой усилия прижима в зависимости от сечения проводника.
Пружинная конструкция позволяет использовать клеммы в условиях повышенной вибрации, а качество зажима не зависит от режимов работы нагрузки.
