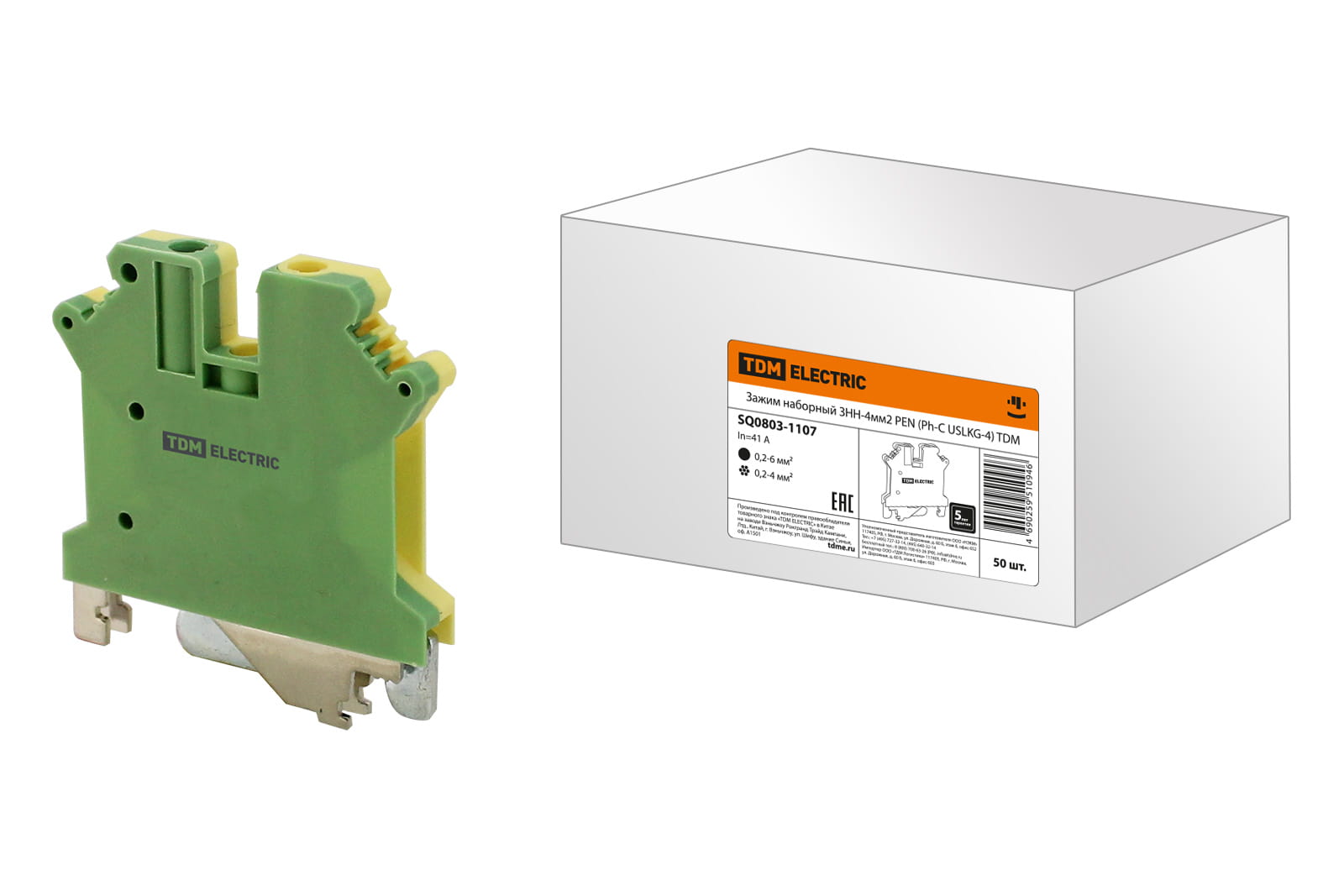

Зажим наборный ЗНН-4мм2 PEN (Ph-C USLKG-4)

Артикул: 012.006.095

Производитель: ТДМ

Штрихкод: 4690259485015

Применение:
В технологическом оборудовании в качестве комплектующих. НКУ различного назначения.
Назначение:
Служат для безопасного и компактного присоединения круглых медных или алюминиевых проводников со специальной или без специальной подготовки сечением 4мм².

118.00 ₽

шт

Технические характеристики

Рабочая температура	-40°C ... +80°C
Тип электрич. соединения 1	Винтовое соединение
Тип электрич. соединения 2	Винтовое соединение
Количество зажимов на 1 уровень	2
Поперечн. сечение подключ. однопроволочного (жесткого) провода	0,2 ... 6 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода	0,2 ... 4 мм²
Материал изоляции корпуса	Термопласт
Позиция соединения	Сбоку
С защитой от прикосновения	Да
Способ монтажа	DIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)
Направление кодирования	Горизонтальн. и вертикальн.
Изолирован	Да
Возможно использование с функцией PEN	Да
Номин. ток In	41 А
Номин. (расчетное) напряжение	800 В
Количество уровней	1
Тип индикатора для индикации дефекта	Нет (без)
Ширина/размер ячейки	6.5 мм
Высота (на мин. возможной высоте установки)	45.5 мм
Длина	42.5 мм
Цвет	Желто-зеленый
Количество полюсов	1
Класс негорючести изоляц. материала согл. UL94	V0
Соединенные внутри уровни (между собой)	Да
Тип разделения	Слайдер
Тип разъединения кросс-соединения	Нет (без)
Код по каталогу	SQ0803-1107

Преимущества

Надежная фиксация многожильных круглых проводников без использования специальной подготовки (оконцевание наконечником).
Новая усовершенствованная система клеммного зажима токоведущей жилы, которая не нуждается в протяжке винтов.
Заземляющие клеммы (PEN) обеспечивают надежный контакта с DIN-рейкой при помощи механической фиксации.
Использование винтовых перемычек позволяет распределить потенциал на группу от 2-х до 10-ти зажимов ЗНН.
Возможность подключения нескольких проводов.
Универсальное крепление на DIN-рейку и G-образную рейку.
Крупная и четкая маркировка клеммных контактов.
Выступающий за очертания разделитель групп обеспечивает оптическое и электрическое разделение зажимов ЗНН.
