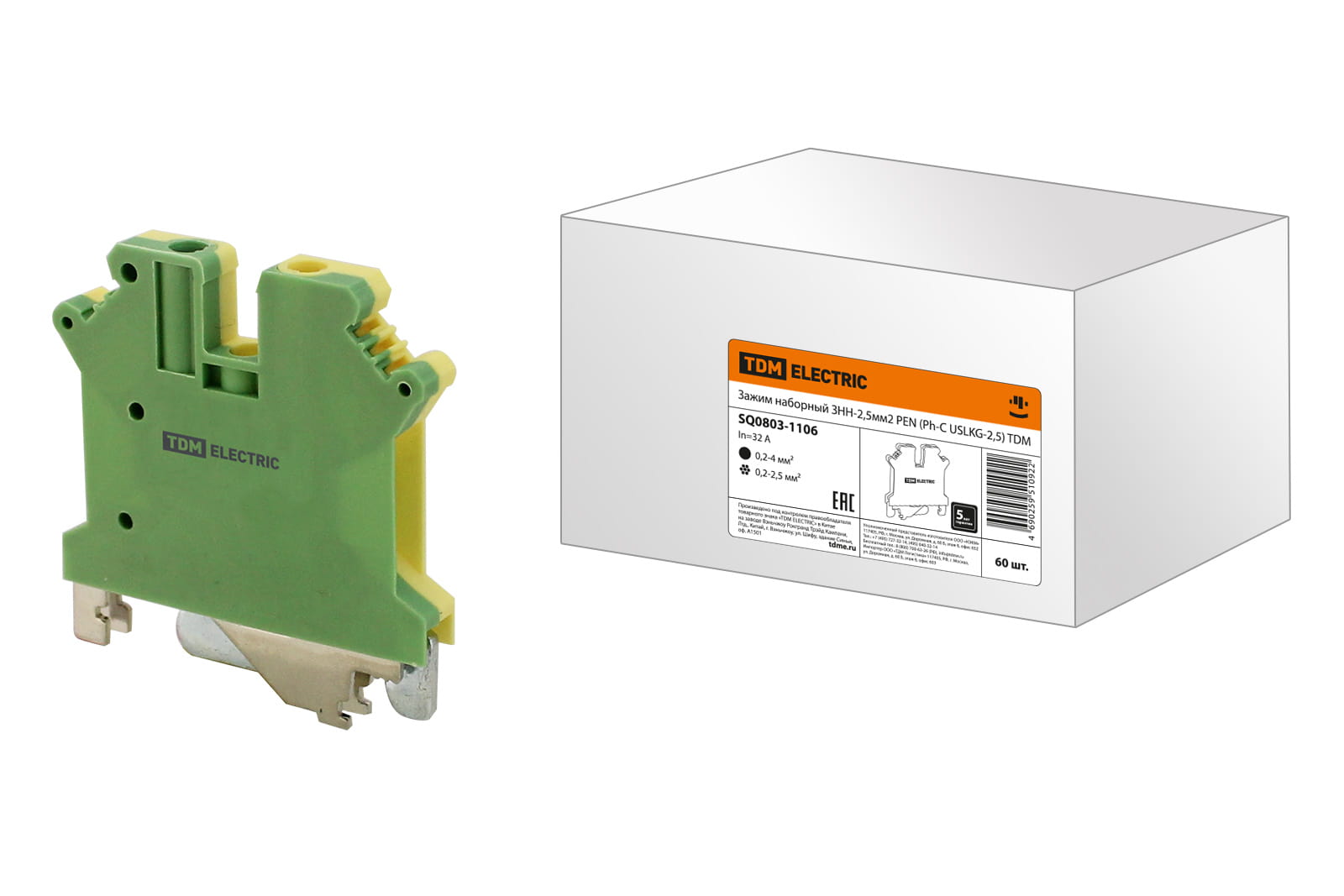

Зажим наборный ЗНН-2,5мм2 PEN (Ph-C USLKG-2,5)

Артикул: 012.006.092

Производитель: ТДМ

Штрихкод: 4690259485008

Применение:
В технологическом оборудовании в качестве комплектующих. НКУ различного назначения.
Назначение:
Служат для безопасного и компактного присоединения круглых медных или алюминиевых проводников со специальной или без специальной подготовки сечением 2,5мм².

113.00 ₽

шт

Технические характеристики

Рабочая температура	-40°C ... +80°C
Класс негорючести изоляц. материала согл. UL94	V0
Требуется торцевая пластина	Нет
Возможно использование с функцией PEN	Да
С защитой от прикосновения	Да
Тип электрич. соединения 2	Соединение с пружинным зажимом
Номин. ток In	32 А
Количество полюсов	1
Высота (на мин. возможной высоте установки)	45.5 мм
Длина	42.5 мм
Ширина/размер ячейки	5.5 мм
С интегрированным тестовым гнездом	Нет
Номин. (расчетное) напряжение	800 В
Тип электрич. соединения 1	Соединение с пружинным зажимом
Количество уровней	1
Количество зажимов на 1 уровень	2
Поперечн. сечение подключ. многопроволочного (гибкого) провода	0,2 ... 2,5 мм²
Поперечн. сечение подключ. однопроволочного (жесткого) провода	0,2 ... 4 мм²
Позиция соединения	Сверху
С пломбировочной крышкой	Нет
Изолирован	Да
Соединенные внутри уровни (между собой)	Да
Тип разделения	Слайдер
Способ монтажа	DIN-рейка (с Ω-профилем) 35 мм
Цвет	желто-зеленый
Код по каталогу	SQ0803-1106

Преимущества

Надежная фиксация многожильных круглых проводников без использования специальной подготовки (оконцевание наконечником).
Использование винтовых перемычек позволяет распределить потенциал на группу от 2-х до 10-ти зажимов ЗНН.
Крупная и четкая маркировка клеммных контактов.
Новая усовершенствованная система клеммного зажима токоведущей жилы, которая не нуждается в протяжке винтов.
Возможность подключения нескольких проводов.
Выступающий за очертания разделитель групп обеспечивает оптическое и электрическое разделение зажимов ЗНН.
Универсальное крепление на DIN-рейку и G-образную рейку.
Заземляющие клеммы (PEN) обеспечивают надежный контакта с DIN-рейкой при помощи механической фиксации.
