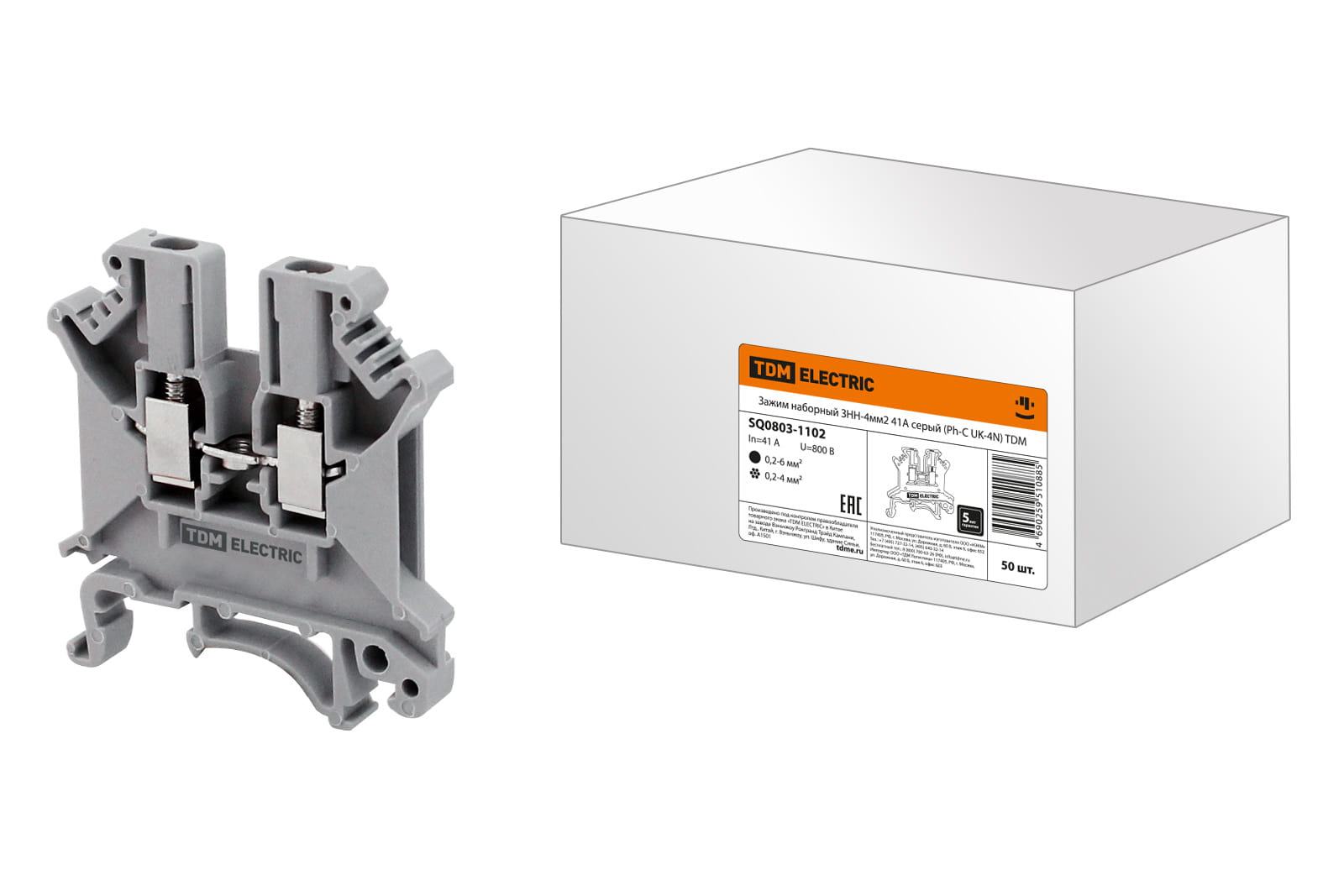

Зажим наборный ЗНН-4мм2 41А серый (Ph-C UK-4N)

Зажим наборный ЗНН-4мм2 серый
Производитель: ТДМ
Штрихкод: 4690259484988
Применение:
В технологическом оборудовании в качестве комплектующих. НКУ различного назначения.
Назначение:
Служат для безопасного и компактного присоединения круглых медных или алюминиевых проводников со специальной или без специальной подготовки сечением 4мм².
49.00 ₽
 шт

Технические характеристики

Класс негорючести изоляц. материала согл. UL94V0
Количество зажимов на 1 уровень2
Тип разделенияСлайдер
Способ монтажаDIN-рейка (с Ω-профилем) 35 мм
Количество полюсов1
Возможно использование с функцией PENДа
Номин. ток In41 А
Требуется торцевая пластинаНет
С интегрированным тестовым гнездомНет
ИзолированДа
Длина42.5 мм
Ширина/размер ячейки6.5 мм
Высота (на мин. возможной высоте установки)45.5 мм
Номин. (расчетное) напряжение800 В
Тип электрич. соединения 1Соединение с пружинным зажимом
Поперечн. сечение подключ. однопроволочного (жесткого) провода0,2 ... 6 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода0,2 ... 4 мм²
Рабочая температура-40°C ... +80°C
С пломбировочной крышкойНет
С защитой от прикосновенияДа
Тип электрич. соединения 2Соединение с пружинным зажимом
Количество уровней1
Соединенные внутри уровни (между собой)Да
Позиция соединенияСверху
ЦветСерый
Код по каталогуSQ0803-1102

Преимущества

Крупная и четкая маркировка клеммных контактов.
Новая усовершенствованная система клеммного зажима токоведущей жилы, которая не нуждается в протяжке винтов.
Заземляющие клеммы (PEN) обеспечивают надежный контакта с DIN-рейкой при помощи механической фиксации.
Возможность подключения нескольких проводов.
Универсальное крепление на DIN-рейку и G-образную рейку.
Надежная фиксация многожильных круглых проводников без использования специальной подготовки (оконцевание наконечником).
Использование винтовых перемычек позволяет распределить потенциал на группу от 2-х до 10-ти зажимов ЗНН.
Выступающий за очертания разделитель групп обеспечивает оптическое и электрическое разделение зажимов ЗНН.
