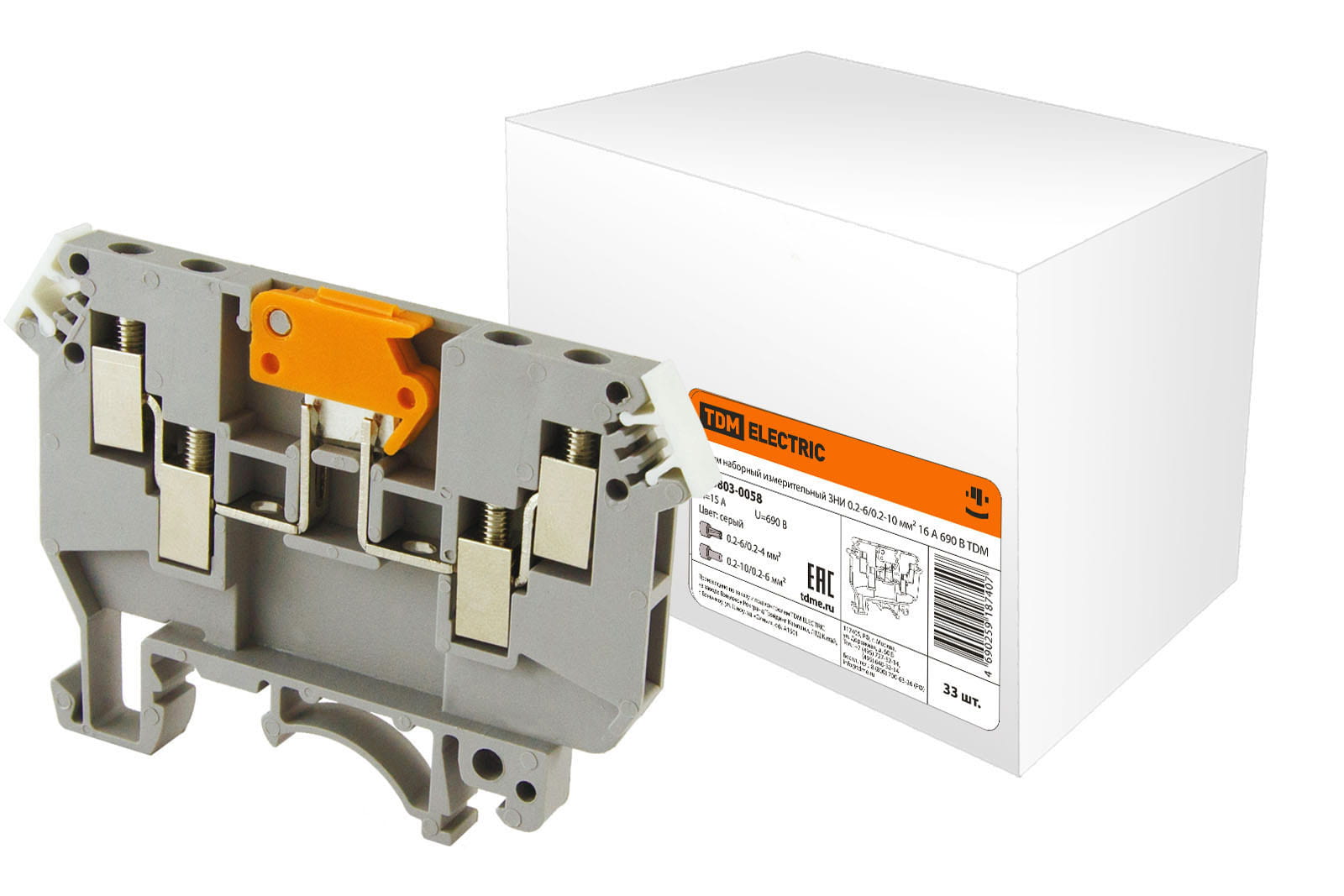

Зажим ЗНИ 6/10 мм² 16А 690В

Артикул: 012.006.059

Производитель: ТДМ

Штрихкод: 4690259187391

Применение:
Шкафы, щиты, сборки. Технологическое оборудование в качестве комплектующих.
Назначение:
Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.

122.00 ₽

шт

Технические характеристики

Ширина/размер ячейки	9 мм
Изолированн.	Да
Длина	58 мм
Способ монтажа	DIN-рейка (с Ω-профилем) 35 мм
Количество уровней	1
Размер модуля	5.2 мм
Поперечн. сечение подключ. однопроволочного (жесткого) провода	2,5 ... 10 мм²
Тип разделения	Слайдер
С интегрированным тестовым гнездом	Нет
Высота (на мин. возможной высоте установки)	43 мм
Поперечн. сечение подключ. многопроволочного (гибкого) провода	2,5 ... 6 мм²
Возможно использование с функцией PEN	Да
С защитой от прикосновения	Да
Поперечное сечение жилы	10 мм²
Требуется торцевая пластина	Нет
Тип электрич. соединения 1	Соединение с пружинным зажимом
Тип электрич. соединения 2	Соединение с пружинным зажимом
С пломбировочной крышкой	Нет
Рабочая температура	-30°C ... +40°C
Количество полюсов	1
Класс негорючести изоляц. материала согл. UL94	V0
Позиция соединения	Сверху
Тип индикатора для индикации дефекта	Нет (без)
Номин. ток In	16 А
Номин. (расчетное) напряжение	220 ... 690 В
Количество зажимов на 1 уровень	2
Соединенные внутри уровни (между собой)	Да
Код по каталогу	SQ0803-0058

Преимущества

Простая и быстрая система монтажа/демонтажа ЗНИ на DIN-рейку увеличивает скорость установки.
В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
Клеммы ЗНТ - экономически выгодное устройство для компактного размещения на DIN-рейку.
Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.
Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
