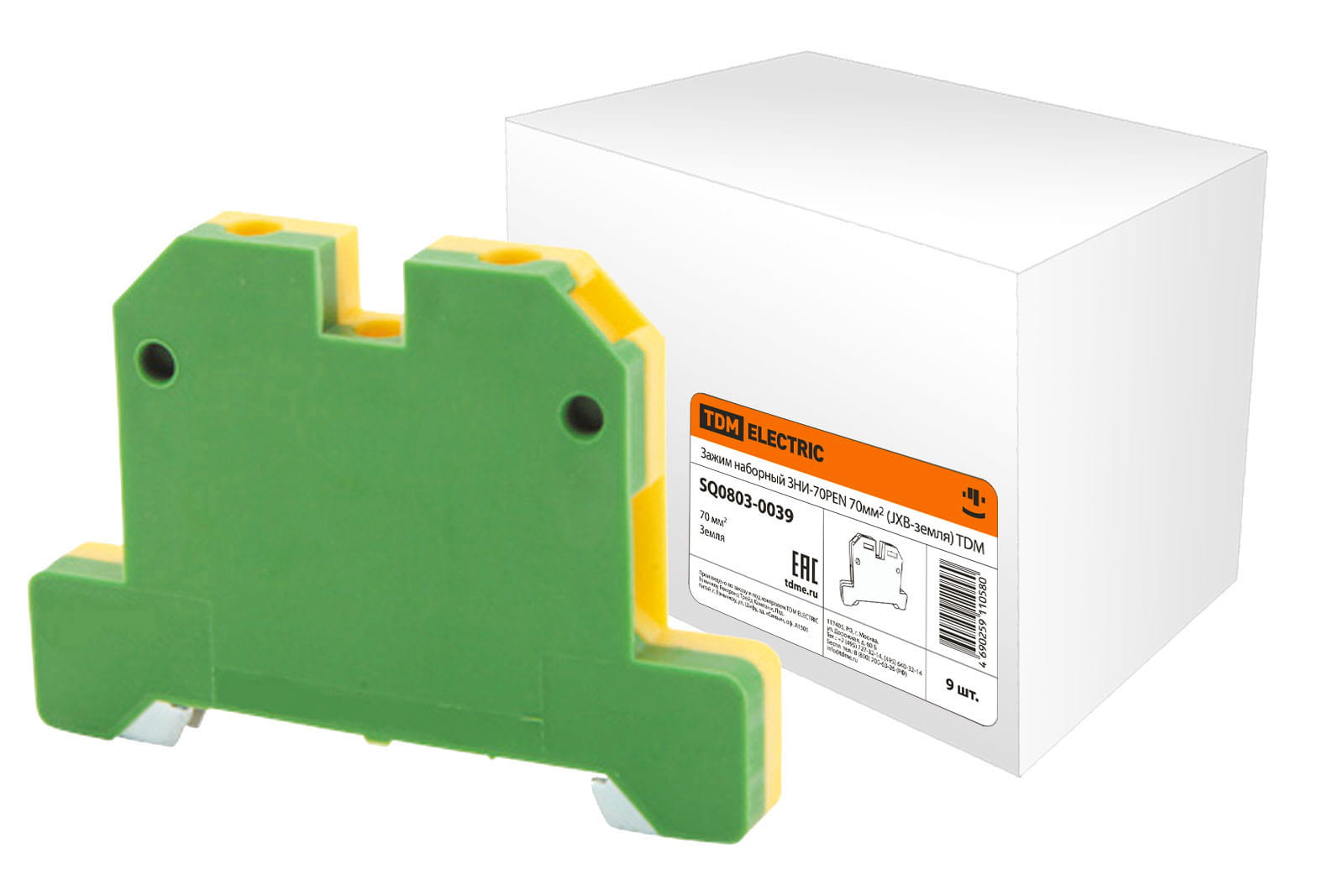

Зажим наборный ЗНИ-70PEN 70мм2 (JXB-земля)

Зажим наборный ЗНИ-70PEN 70мм2 (JXB-земля)
Производитель: ТДМ
Штрихкод: 4690259110573
Применение:
Шкафы, щиты, сборки. Технологическое оборудование в качестве комплектующих.
Назначение:
Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.
800.00 ₽
 шт

Технические характеристики

Класс негорючести изоляц. материала согл. UL94V0
С интегрированным тестовым гнездомНет
С защитой от прикосновенияДа
Номин. ток In192 А
Тип электрич. соединения 2Соединение с пружинным зажимом
Количество зажимов на 1 уровень2
С пломбировочной крышкойНет
Тип разделенияСлайдер
Тип электрич. соединения 1Соединение с пружинным зажимом
Поперечн. сечение подключ. тонкопроволочного провода с наконечником35 ... 70 мм²
Тип индикатора для индикации дефектаНет (без)
Рабочая температура-30°C ... +40°C
Требуется торцевая пластинаНет
Поперечн. сечение подключ. однопроволочного (жесткого) провода35 ... 70 мм²
Изолированн.Да
Способ монтажаDIN-рейка (с Ω-профилем) 35 мм
Соединенные внутри уровни (между собой)Да
Поперечн. сечение подключ. многопроволочного (гибкого) провода35 ... 70 мм²
Номин. (расчетное) напряжение220 ... 600 В
Количество полюсов1
Высота (на мин. возможной высоте установки)77 мм
Ширина/размер ячейки20 мм
Длина71 мм
Количество уровней1
Поперечн. сечение подключ. тонкопроволочного провода без наконечника35 ... 70 мм²
Позиция соединенияСверху
Возможно использование с функцией PENДа
Цветжелто-зеленый
Код по каталогуSQ0803-0039

Преимущества

Клеммы ЗНТ - экономически выгодное устройство для компактного размещения на DIN-рейку.
Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.
Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
Простая и быстрая система монтажа/демонтажа ЗНИ на DIN-рейку увеличивает скорость установки.
