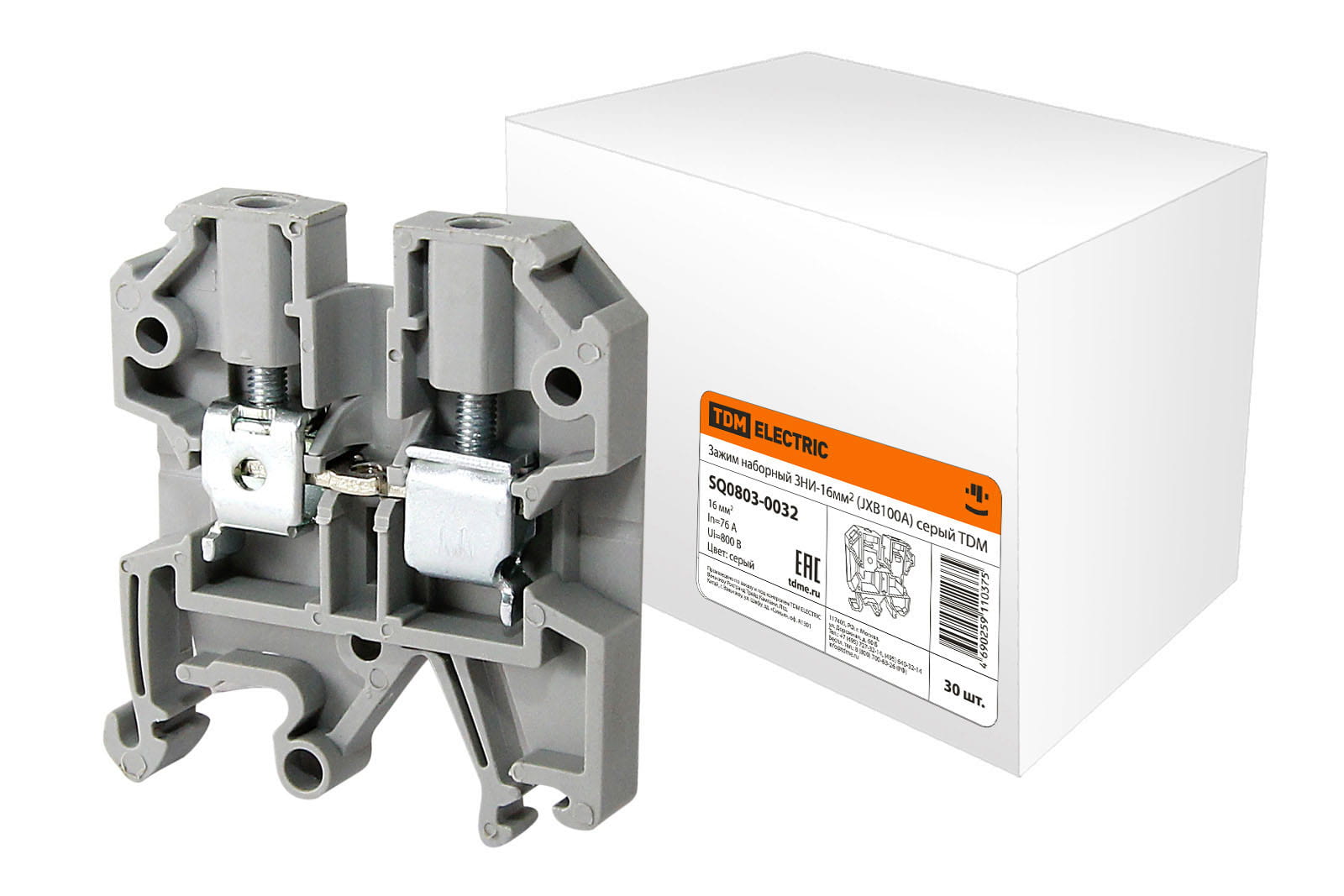

Зажим наборный ЗНИ-16мм2 (JXB100А) серый

Артикул: 012.006.025

Производитель: ТДМ

Штрихкод: 4690259110368

Применение:
Технологическое оборудование в качестве комплектующих для производства шкафов, щитов, сборок.
Назначение:
Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.

84.00 ₽

шт

Технические характеристики

Изолированн.	Да
Способ монтажа	DIN-рейка (с Ω-профилем) 35 мм
Тип электрич. соединения 2	Соединение с пружинным зажимом
Количество зажимов на 1 уровень	2
Класс негорючести изоляц. материала согл. UL94	V0
Поперечн. сечение подключ. тонкопроволочного провода без наконечника	6 ... 16 мм²
С интегрированным тестовым гнездом	Нет
С защитой от прикосновения	Да
Поперечн. сечение подключ. многопроволочного (гибкого) провода	6 ... 16 мм²
С пломбировочной крышкой	Нет
Цвет	серый
Рабочая температура	-30°C ... +40°C
Ширина/размер ячейки	12 мм
Высота (на мин. возможной высоте установки)	48 мм
Длина	58 мм
Количество полюсов	1
Возможно использование с функцией PEN	Да
Номин. ток In	76 А
Количество уровней	1
Поперечн. сечение подключ. тонкопроволочного провода с наконечником	6 ... 16 мм²
Номин. (расчетное) напряжение	220 ... 600 В
Требуется торцевая пластина	Нет
Тип электрич. соединения 1	Соединение с пружинным зажимом
Соединенные внутри уровни (между собой)	Да
Поперечн. сечение подключ. однопроволочного (жесткого) провода	4 ... 16 мм²
Позиция соединения	Сверху
Тип индикатора для индикации дефекта	Нет (без)
Тип разделения	Слайдер
Код по каталогу	SQ0803-0032

Преимущества

Клеммы ЗНТ - экономически выгодное устройство для компактного размещения на DIN-рейку.
В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.
Простая и быстрая система монтажа/демонтажа ЗНИ на DIN-рейку увеличивает скорость установки.
Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
