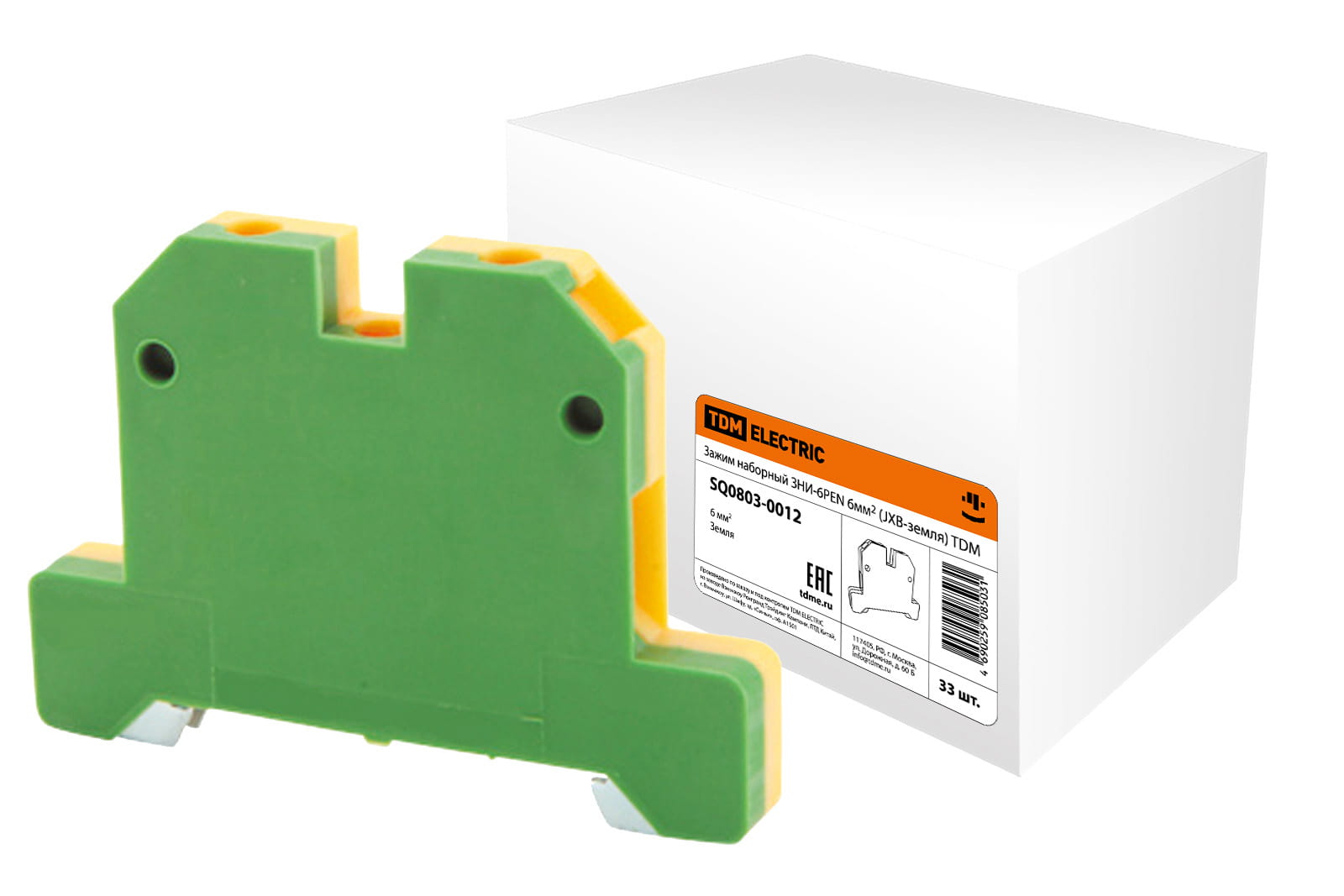

Зажим наборный ЗНИ-6PEN 6мм2 (JXB-земля)

Артикул: 012.006.047

Производитель: ТДМ

Штрихкод: 4630000227280

Применение:
Шкафы, щиты, сборки. Технологическое оборудование в качестве комплектующих.
Назначение:
Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.

78.00 ₽

шт

Технические характеристики

Класс негорючести изоляц. материала согл. UL94	V0
Тип электрич. соединения 2	Винтовое соединение
Количество зажимов на 1 уровень	2
Поперечн. сечение подключ. тонкопроволочного провода с наконечником	3 ... 6 мм²
Материал изоляции корпуса	Термопласт
С пломбировочной крышкой	Нет
Тип разъединения кросс-соединения	Нет (без)
С защитой от прикосновения	Да
Позиция соединения	Сбоку
Тип индикатора для индикации дефекта	Нет (без)
Возможно использование с функцией PEN	Да
Цвет	Желто-зеленый
Изолированн.	Да
Требуется торцевая пластина	Нет
Поперечн. сечение подключ. однопроволочного (жесткого) провода	2,5 ... 6 мм²
Длина	58 мм
Ширина/размер ячейки	9 мм
Высота (на мин. возможной высоте установки)	41 мм
Количество полюсов	1
Поперечн. сечение подключ. тонкопроволочного провода без наконечника	3 ... 6 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода	3 ... 6 мм²
Способ монтажа	DIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)
Номин. (расчетное) напряжение	220 ... 600 В
Количество уровней	1
С интегрированным тестовым гнездом	Нет
Направление кодирования	Горизонтальн. и вертикальн.
Рабочая температура	-30°C ... +40°C
Номин. ток In	41 А
Тип электрич. соединения 1	Винтовое соединение
Соединенные внутри уровни (между собой)	Да
Тип разделения	Слайдер
Код по каталогу	SQ0803-0012

Преимущества

Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.
Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
Простая и быстрая система монтажа/демонтажа ЗНИ на DIN-рейку увеличивает скорость установки.
Клеммы ЗНТ - экономически выгодное устройство для компактного размещения на DIN-рейку.
