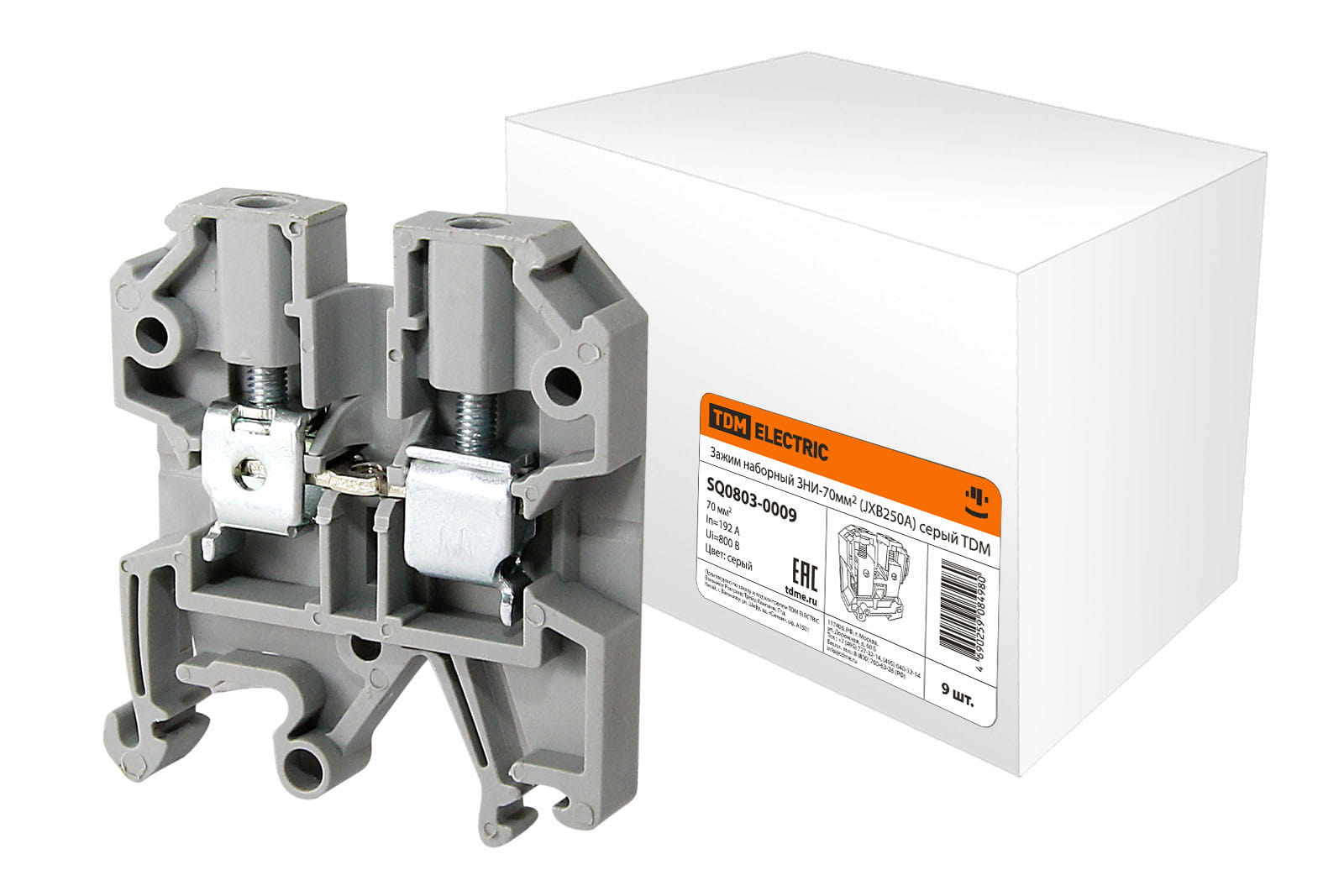

Зажим наборный ЗНИ-70мм2 (JXB250А) серый

Артикул: 012.006.056

Производитель: ТДМ

Штрихкод: 4630000227198

Применение:
Технологическое оборудование в качестве комплектующих для производства шкафов, щитов, сборок.
Назначение:
Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.

432.00 ₽

шт

Технические характеристики

С защитой от прикосновения	Нет
Цвет	серый
Требуется торцевая пластина	Да
Тип электрич. соединения 2	Винтовое соединение
Количество зажимов на 1 уровень	2
Направление кодирования	Горизонтальн. и вертикальн.
Способ монтажа	DIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)
Количество уровней	1
Позиция соединения	Сбоку
Тип разделения	Слайдер
Тип разъединения кросс-соединения	Нет (без)
С интегрированным тестовым гнездом	Нет
Количество полюсов	1
Класс негорючести изоляц. материала согл. UL94	V0
Высота (на мин. возможной высоте установки)	91 мм
Ширина/размер ячейки	22,2 мм
Длина	61,5 мм
Поперечн. сечение подключ. тонкопроволочного провода без наконечника	35 ... 70 мм²
Материал изоляции корпуса	Термопласт
Возможно использование с функцией PEN	Нет
Изолированн.	Нет
Номин. (расчетное) напряжение	220 ... 600 В
Тип электрич. соединения 1	Винтовое соединение
Поперечн. сечение подключ. однопроволочного (жесткого) провода	35 ... 70 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода	35 ... 70 мм²
Тип индикатора для индикации дефекта	Нет (без)
Поперечн. сечение подключ. тонкопроволочного провода с наконечником	35 ... 70 мм²
Рабочая температура	-30°C ... +40°C
Номин. ток In	192 А
Соединенные внутри уровни (между собой)	Да
С пломбировочной крышкой	Нет
Код по каталогу	SQ0803-0009

Преимущества

Клеммы ЗНТ - экономически выгодное устройство для компактного размещения на DIN-рейку.
В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.
Простая и быстрая система монтажа/демонтажа ЗНИ на DIN-рейку увеличивает скорость установки.
Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
