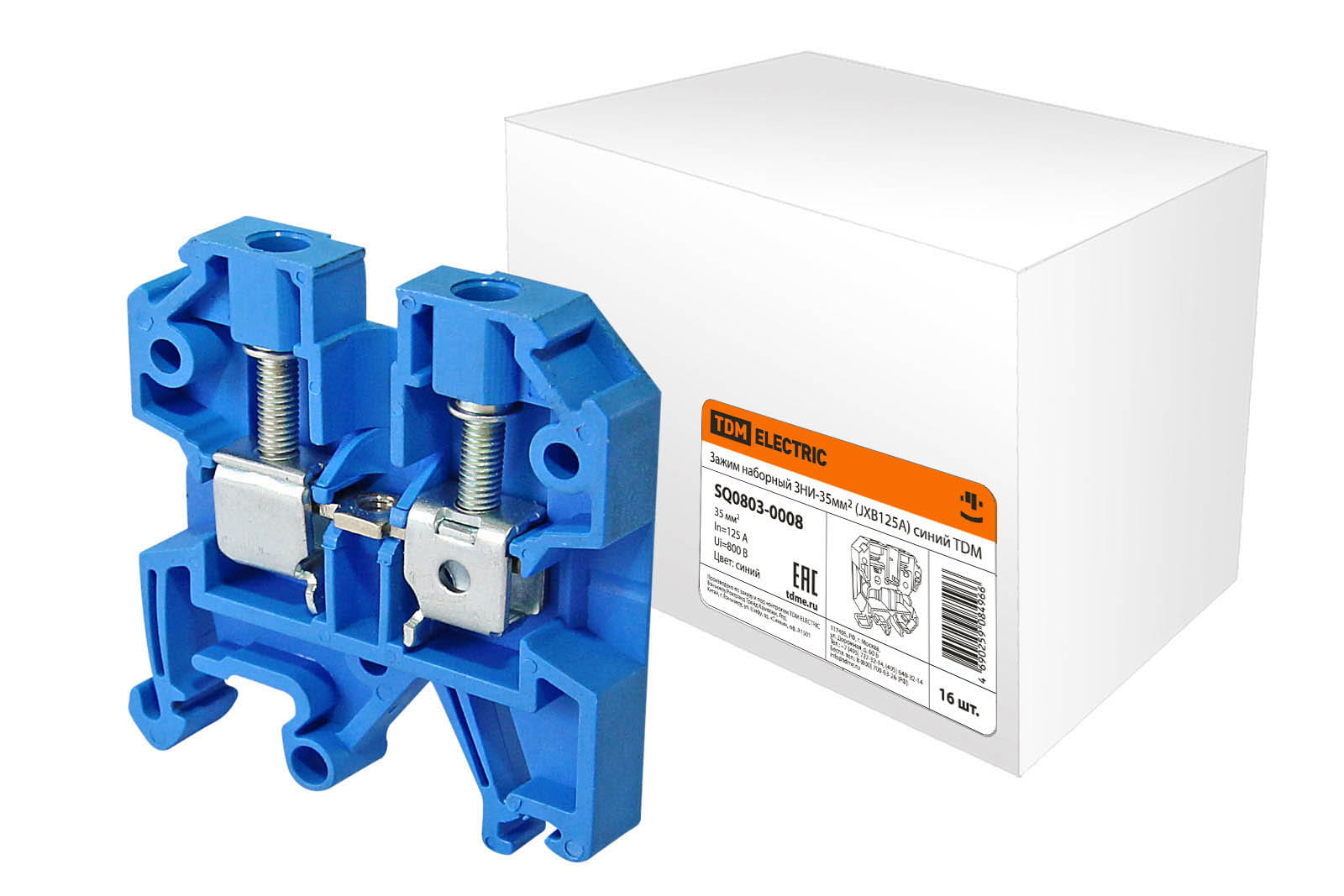

Зажим наборный ЗНИ-35мм2 (JXB125А) синий

Артикул: 012.006.037

Производитель: ТДМ

Штрихкод: 4630000227167

Применение:
Шкафы, щиты, сборки. Технологическое оборудование в качестве комплектующих.
Назначение:
Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.

114.00 ₽

шт

Технические характеристики

Изолированн.	Нет
Количество полюсов	1
Класс негорючести изоляц. материала согл. UL94	V0
Тип электрич. соединения 1	Винтовое соединение
Возможно использование с функцией PEN	Нет
С интегрированным тестовым гнездом	Нет
Количество зажимов на 1 уровень	2
Тип разделения	Слайдер
Цвет	Синий
Длина	51.5 мм
Высота (на мин. возможной высоте установки)	59 мм
Тип электрич. соединения 2	Винтовое соединение
Поперечн. сечение подключ. тонкопроволочного провода с наконечником	16 ... 35 мм²
Материал изоляции корпуса	Термопласт
Позиция соединения	Сбоку
С пломбировочной крышкой	Нет
С защитой от прикосновения	Нет
Номин. (расчетное) напряжение	220 ... 600 В
Требуется торцевая пластина	Да
Количество уровней	1
Соединенные внутри уровни (между собой)	Да
Тип индикатора для индикации дефекта	Нет (без)
Рабочая температура	-30°C ... +40°C
Способ монтажа	DIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)
Поперечн. сечение подключ. тонкопроволочного провода без наконечника	16 ... 35 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода	16 ... 35 мм²
Тип разъединения кросс-соединения	Нет (без)
Направление кодирования	Горизонтальн. и вертикальн.
Ширина/размер ячейки	15 мм
Номин. ток In	125 А
Поперечн. сечение подключ. однопроволочного (жесткого) провода	16 ... 35 мм²
Код по каталогу	SQ0803-0008

Преимущества

Простая и быстрая система монтажа/демонтажа ЗНИ на DIN-рейку увеличивает скорость установки.
Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.
Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
Клеммы ЗНТ - экономически выгодное устройство для компактного размещения на DIN-рейку.
