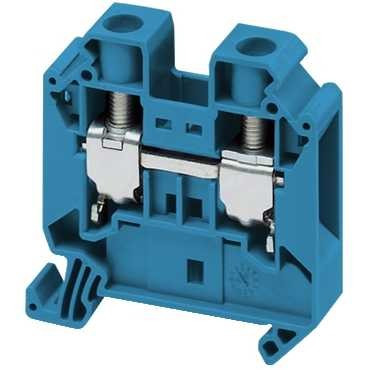

Клеммник NSYTRV162BL 16мм² винтовой проходной

Артикул: 012.011.157

Производитель: Schneider Electric

Штрихкод: 3606480532139

Однополюсный клеммник NSYTRV162BL (взамен устаревшей модели AB1VV1635UBL) с винтовым соединением проводников предназначен для присоединения вводных/отходящих цепей.
Номинальное сечение провода 16мм².
Номинальный ток 76А. Номинальное напряжение 1000В АС.
Цвет корпуса - синий.

☎ Цена по запросу

Технические характеристики

Номер по каталогу Schneider Electric

NSYTRV162BL

Номинальное сечение проводника

16 мм²

Количество полюсов

Монтаж

35 мм рейка

Габаритные размеры

Длина (a)

55,5 мм

Ширина (b)

12,2 мм

Высота (H)

55 мм

Сечение проводника

многожильный гибкий провод

1,5...25 мм²

одножильный провод

1,5...25 мм²

Момент затяжки

2,5...3 Н·м

Длина снятия изоляции

14 мм

Номинальные электрические характеристики

IEC/EN 60947-7-1

1000В / 76А

600В / 85А (16...4AWG)

CSA

600В / 85А (16...4AWG)

Цвет корпуса

синий

Номенклатура клеммников серии NSYTRV

Номинальное сечение проводника	2,5мм²	4мм²	6мм²	10мм²	16мм²	35мм²	50мм²	70мм²
серый	NSYTRV22	NSYTRV42	NSYTRV62	NSYTRV102	NSYTRV162	NSYTRV352	NSYTRV502	NSYTRV702
синий	NSYTRV22BL	NSYTRV42BL	NSYTRV62BL	NSYTRV102BL	NSYTRV162BL	NSYTRV352BL	NSYTRV502BL	−
желто-зеленый (блок заземления)	NSYTRV22PE	NSYTRV42PE	NSYTRV62PE	NSYTRV102PE	NSYTRV162PE	NSYTRV352PE	NSYTRV502PE	−
оранжевый	NSYTRV22AR	NSYTRV42AR	−	−	−	−	−	−
красный	NSYTRV22RD	NSYTRV42RD	−	−	−	−	−	−
зеленый	−	NSYTRV42GN	−	−	−	−	−	−
белый	NSYTRV22WH	NSYTRV42WH	−	−	−	−	−	−
черный	−	NSYTRV42BK	−	−	−	−	−	−

Клеммные распределители серии Linergy TR
