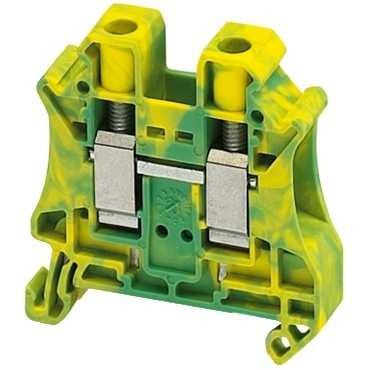

Клеммник NSYTRV102PE 10мм² винтовой с заземлением

Артикул: 012.011.052

Производитель: Schneider Electric

Штрихкод: 3606480532115

Однополюсный клеммник NSYTRV102PE (взамен устаревшей модели AB1TP1035U) с винтовым соединением проводников предназначен для присоединения вводных/отходящих цепей заземления.
Номинальное сечение провода 10мм².
Цвет корпуса - желто-зеленый.

☎ Цена по запросу

Технические характеристики

Номер по каталогу Schneider Electric	NSYTRV102PE
Номинальное сечение проводника	10 мм²
Количество полюсов	1
Монтаж	35 мм рейка 35 мм рейка
Габаритные размеры	Длина (a) = 47,7 мм Ширина (b) = 10,2 мм Высота (H) = 47,5 мм
Сечение проводника	0,5...16 мм²многожильный гибкий провод 0,5...16 мм²одножильный провод
Момент затяжки	1,5...1,8 Н·м
Длина снятия изоляции	10 мм
Номинальные электрические характеристики	IEC/EN 60947-7-1: 76А UL: 20...6AWG CSA: 20...6AWG
Цвет корпуса	желто-зеленый

Габаритные размеры

Номенклатура клеммников серии NSYTRV

Номинальное сечение проводника	2,5мм²	4мм²	6мм²	10мм²	16мм²	35мм²	50мм²	70мм²
серый	NSYTRV22	NSYTRV42	NSYTRV62	NSYTRV102	NSYTRV162	NSYTRV352	NSYTRV502	NSYTRV702
синий	NSYTRV22BL	NSYTRV42BL	NSYTRV62BL	NSYTRV102BL	NSYTRV162BL	NSYTRV352BL	NSYTRV502BL	−
желто-зеленый (блок заземления)	NSYTRV22PE	NSYTRV42PE	NSYTRV62PE	NSYTRV102PE	NSYTRV162PE	NSYTRV352PE	NSYTRV502PE	−
оранжевый	NSYTRV22AR	NSYTRV42AR	−	−	−	−	−	−
красный	NSYTRV22RD	NSYTRV42RD	−	−	−	−	−	−
зеленый	−	NSYTRV42GN	−	−	−	−	−	−
белый	NSYTRV22WH	NSYTRV42WH	−	−	−	−	−	−
черный	−	NSYTRV42BK	−	−	−	−	−	−

Клеммные распределители серии Linergy TR
