Клеммник AB1VVN1635UBL 16мм² винтовой проходной

Артикул: 012.011.117

Производитель: Schneider Electric

Штрихкод: 3389110499124

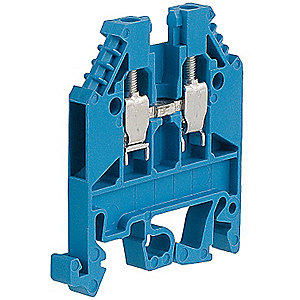

Одноплюсный клеммник AB1VVN1635UBL с винтовым соединением проводников предназначен для присоединения вводных/отходящих цепей.
Номинальное сечение провода 16мм².
Номинальный ток 76А. Номинальное напряжение 800В АС.
Цвет корпуса - синий.
На данный момент серия AB1VV снята с производства и заменена на серию NSYTRV.

Товар больше не поставляется

Технические характеристики

Номер по каталогу Schneider Electric

AB1VVN1635UBL

Номинальное сечение проводника

16 мм²

Количество полюсов

Монтаж

35 мм рейка

Габаритные размеры

Длина (a)

57,5 мм

Ширина (b)

12 мм

Высота (H) в сборе с рейкой

65 мм

57,5 мм

62 мм

Сечение проводника

многожильный провод без наконечника

4…16 мм²

многожильный провод с наконечником

4…16 мм²

одножильный провод

10…25 мм²

Момент затяжки

2,5…3 Н·м

Номинальные электрические характеристики

IEC/EN 60947-7-1

800В / 8кВ / 3-76А

600В / 85А

CSA

600В / 95А

VDE

750В АС / 900В DC / 85А

Цвет корпуса

синий

Номенклатура клеммников серии AB1VV

Номинальное сечение проводника	2,5мм²	4мм²	6мм²	10мм²	16мм²	35мм²	70мм²	150мм²
серый	AB1VV235U	AB1VV435U	AB1VV635U	AB1VVN1035U	AB1VVN1635U	AB1VVN3535U	AB1VVN7035U	AB1VVN15035U
синий	AB1VV235UBL	AB1VV435UBL	AB1VV635UBL	AB1VVN1035UBL	AB1VVN1635UBL	AB1VVN3535UBL	AB1VVN7035UBL	AB1VVN15035UBL
оранжевый	AB1VV235UGE	AB1VV435UGE	AB1VV635UGE	−	−	−	−	−
красный	−	AB1VV435URO	−	−	−	−	−	−
зеленый	−	AB1VV435UVE	−	−	−	−	−	−
белый	−	AB1VV435UBLA	−	−	−	−	−	−
черный	−	AB1VV435UNO	−	−	−	−	−	−

Клеммные распределители Schneider Electric
