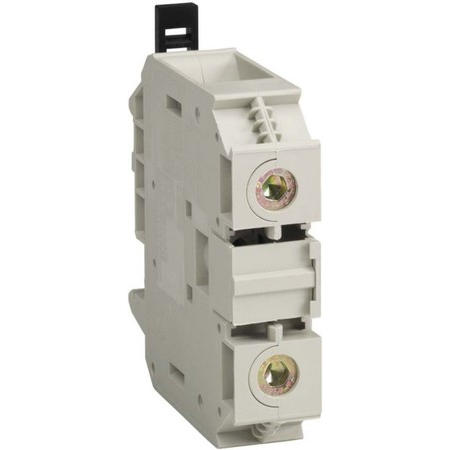

Клеммник винтовой проходной AB1VVN1035U 10мм²

Артикул: 012.011.114

Производитель: Schneider Electric

Штрихкод: 3389110499018

Одноплюсный клеммник AB1VVN1035U с винтовым соединением проводников предназначен для присоединения вводных/отходящих цепей.
Номинальное сечение провода 10мм².
Номинальный ток 57А. Номинальное напряжение 800В АС.
Цвет корпуса - серый.
На данный момент клеммник снят с производства и заменен на серию NSYTRV.

Товар больше не поставляется

Технические характеристики

Номер по каталогу Schneider Electric

AB1VVN1035U

Номинальное сечение проводника

10 мм²

Количество полюсов

Монтаж

35 мм рейка

Габаритные размеры

Длина (a)

51 мм

Ширина (b)

10 мм

Высота (H) в сборе с рейкой

62,5 мм

55 мм

59,5 мм

Сечение проводника

многожильный провод без наконечника

2,5…10 мм²

многожильный провод с наконечником

2,5…10 мм²

одножильный провод

6…16 мм²

Момент затяжки

2…2,5 Н·м

Номинальные электрические характеристики

IEC/EN 60947-7-1

800В / 8кВ / 3-57А

600В / 65А

CSA

600В / 70А

VDE

750В АС / 900В DC / 63А

Цвет корпуса

серый

Номенклатура клеммников серии AB1VV

Номинальное сечение проводника	2,5мм²	4мм²	6мм²	10мм²	16мм²	35мм²	70мм²	150мм²
серый	AB1VV235U	AB1VV435U	AB1VV635U	AB1VVN1035U	AB1VVN1635U	AB1VVN3535U	AB1VVN7035U	AB1VVN15035U
синий	AB1VV235UBL	AB1VV435UBL	AB1VV635UBL	AB1VVN1035UBL	AB1VVN1635UBL	AB1VVN3535UBL	AB1VVN7035UBL	AB1VVN15035UBL
оранжевый	AB1VV235UGE	AB1VV435UGE	AB1VV635UGE	−	−	−	−	−
красный	−	AB1VV435URO	−	−	−	−	−	−
зеленый	−	AB1VV435UVE	−	−	−	−	−	−
белый	−	AB1VV435UBLA	−	−	−	−	−	−
черный	−	AB1VV435UNO	−	−	−	−	−	−

Аналогичные товары или товары на замену AB1VVN1035U

NSYTRV102
