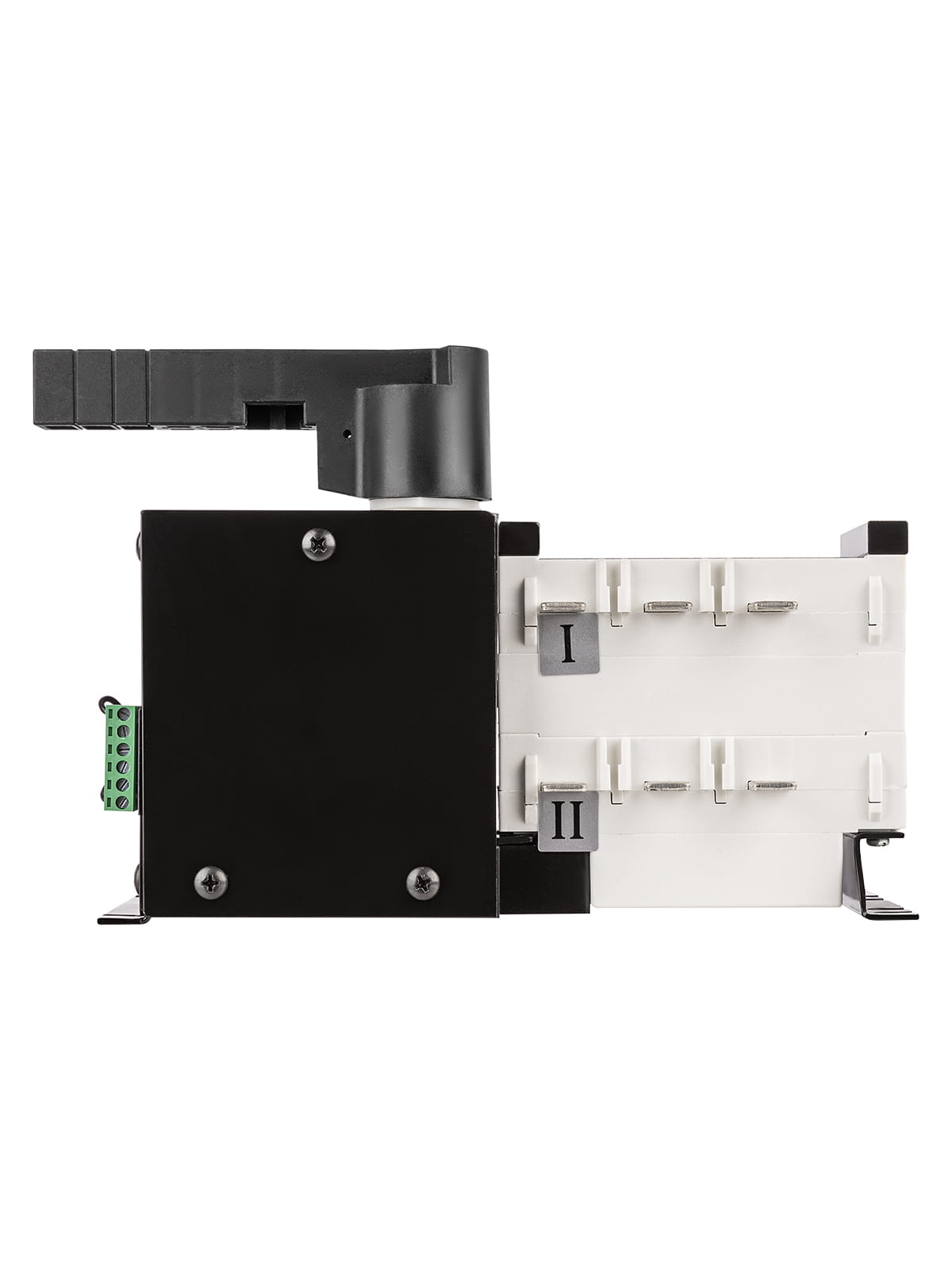

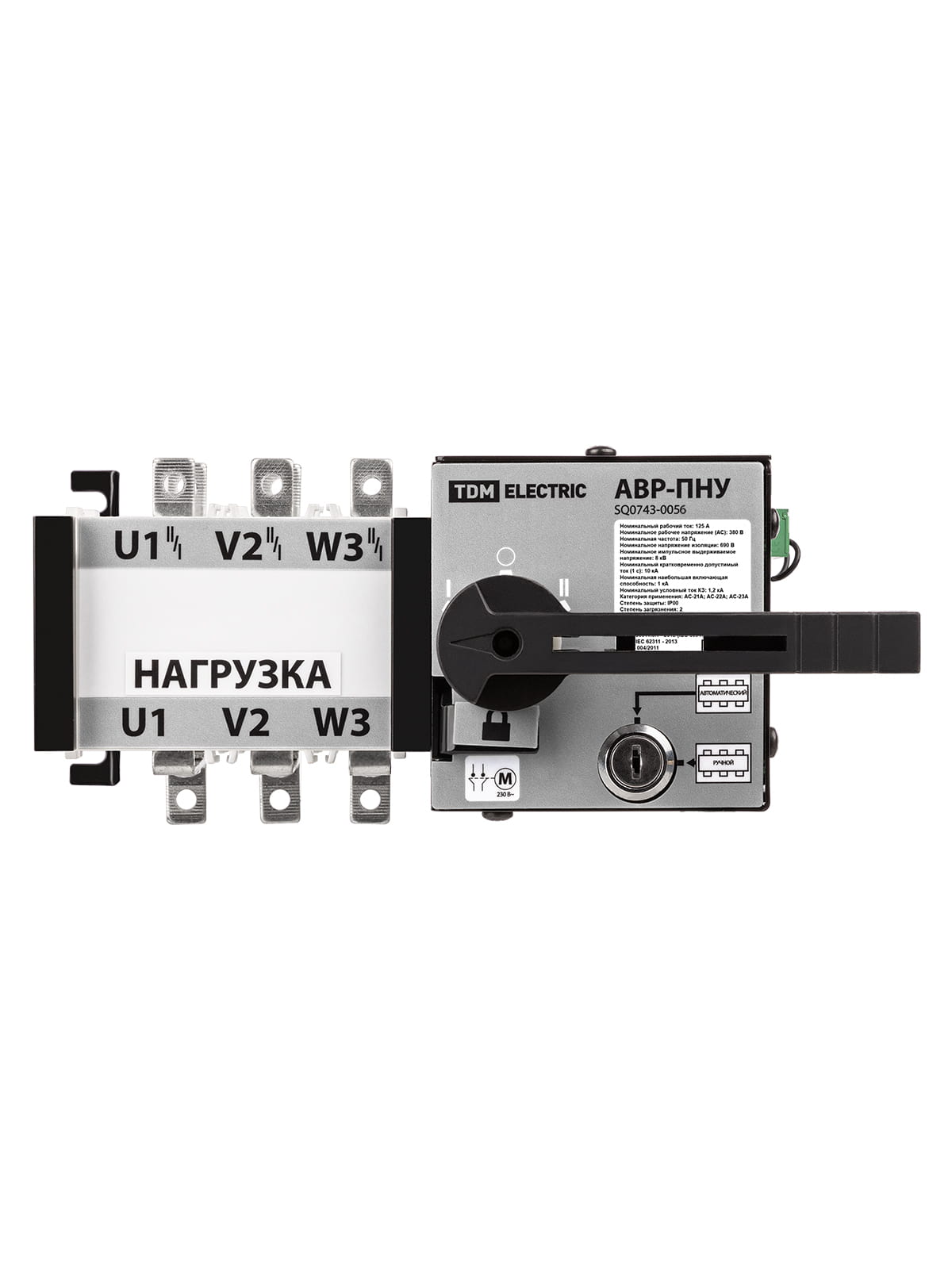

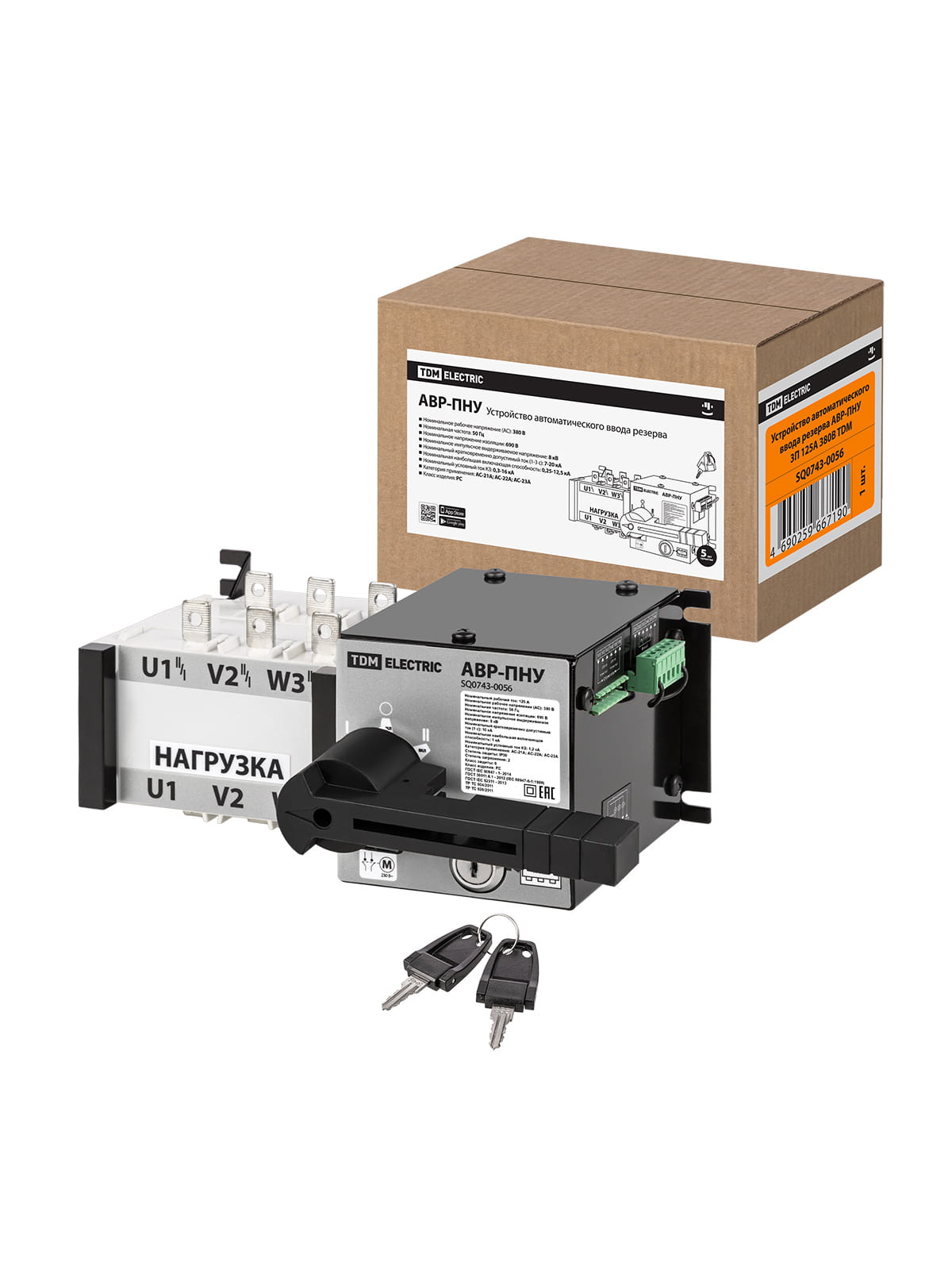

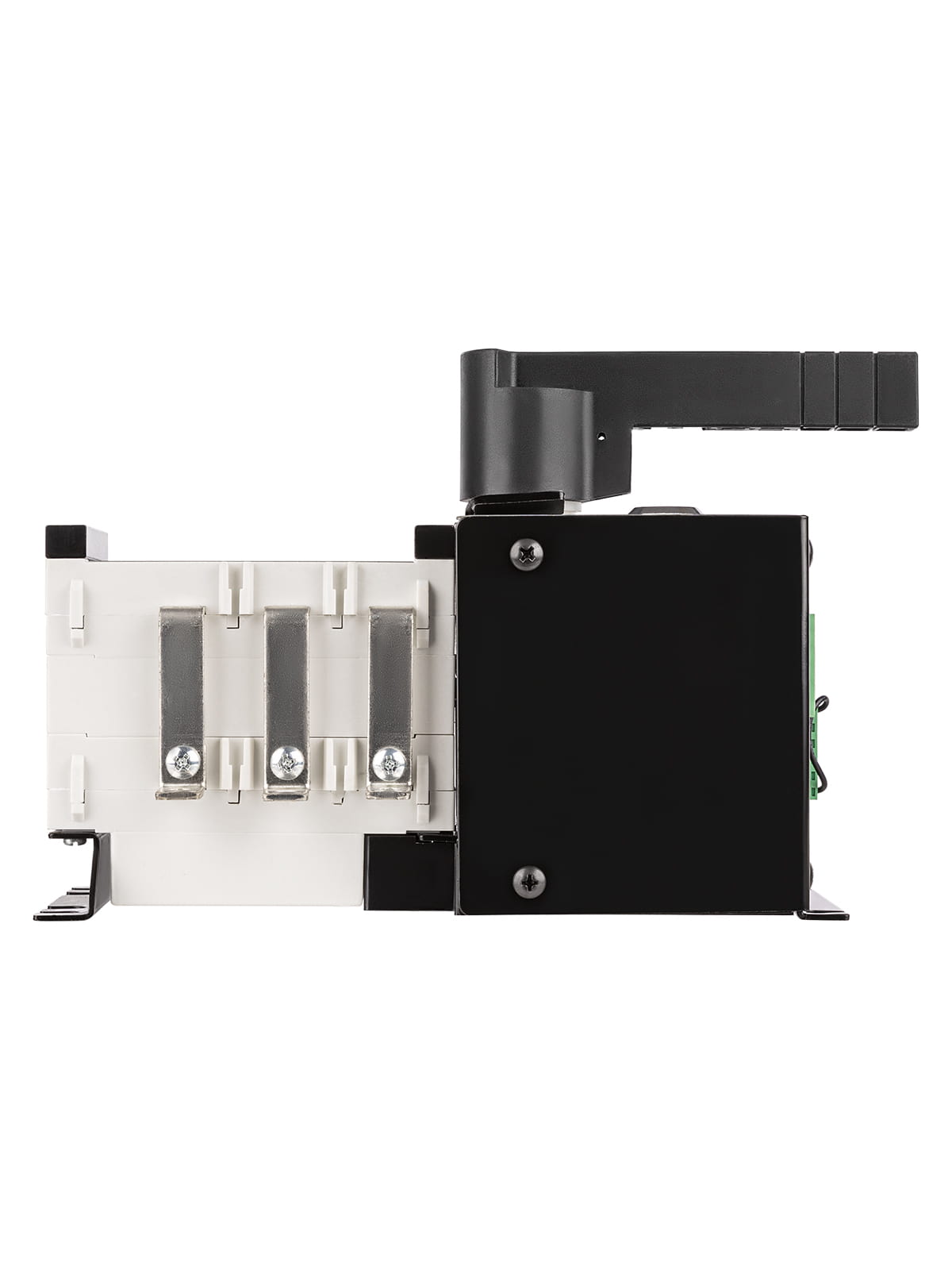

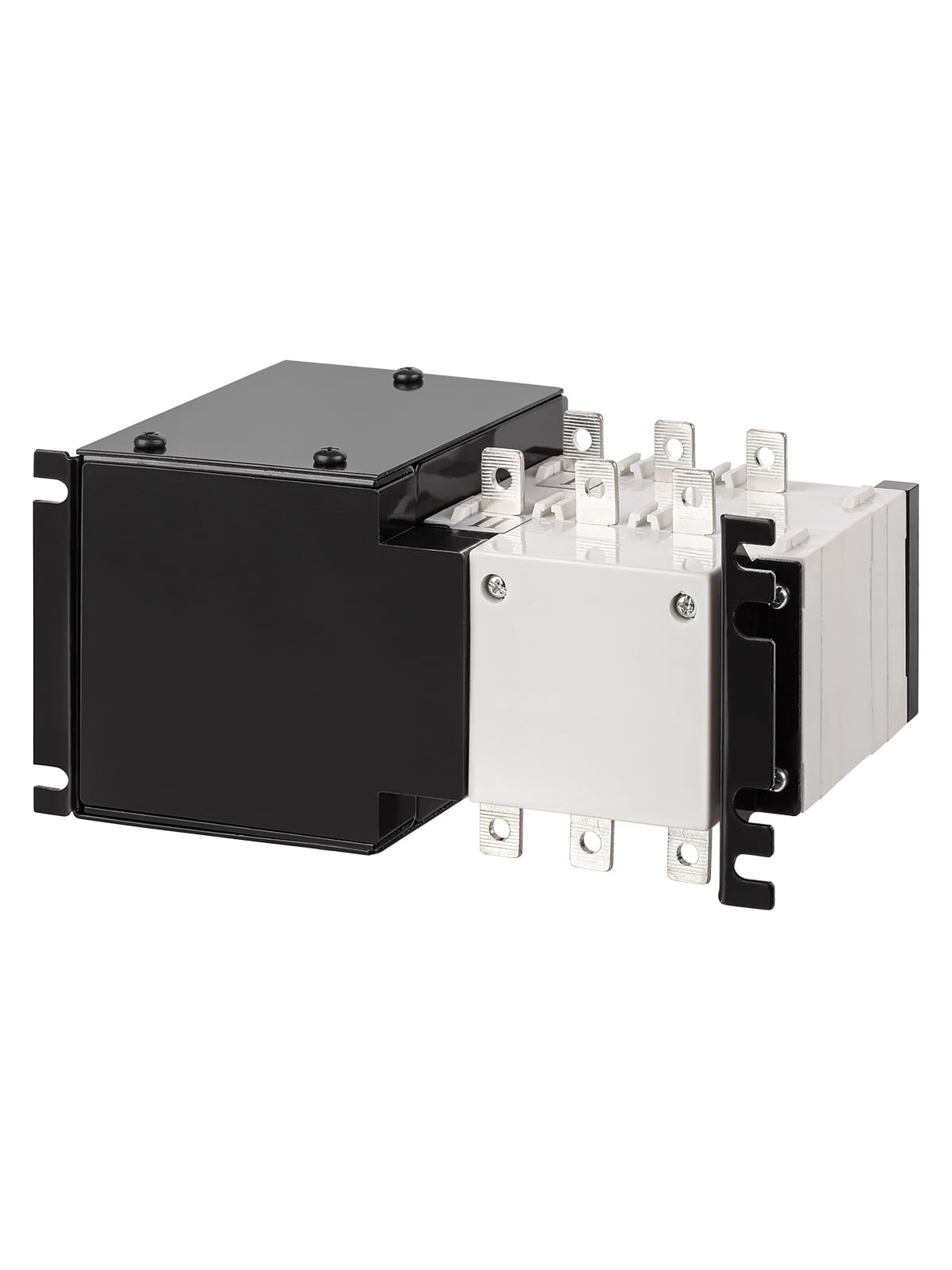

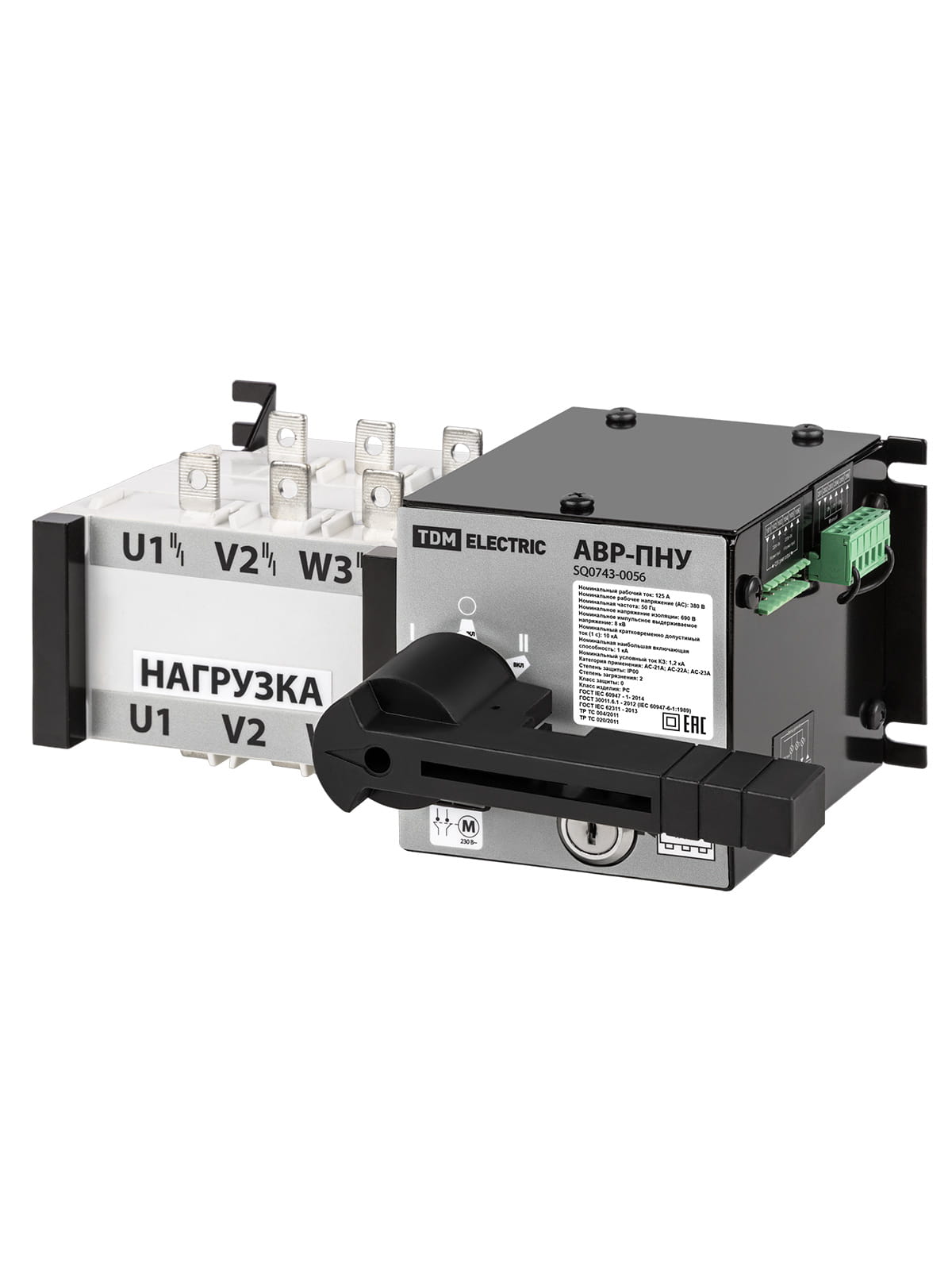

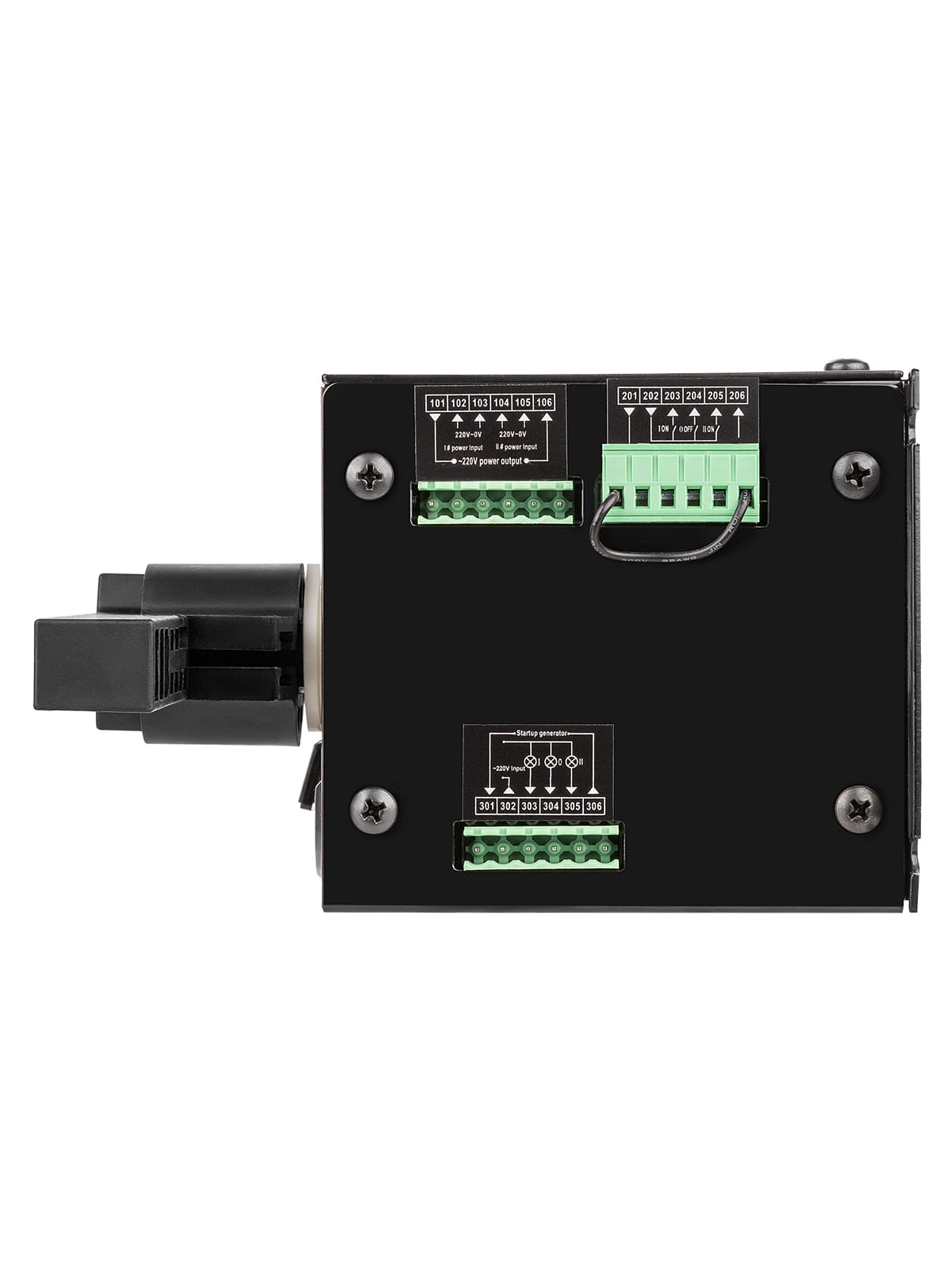

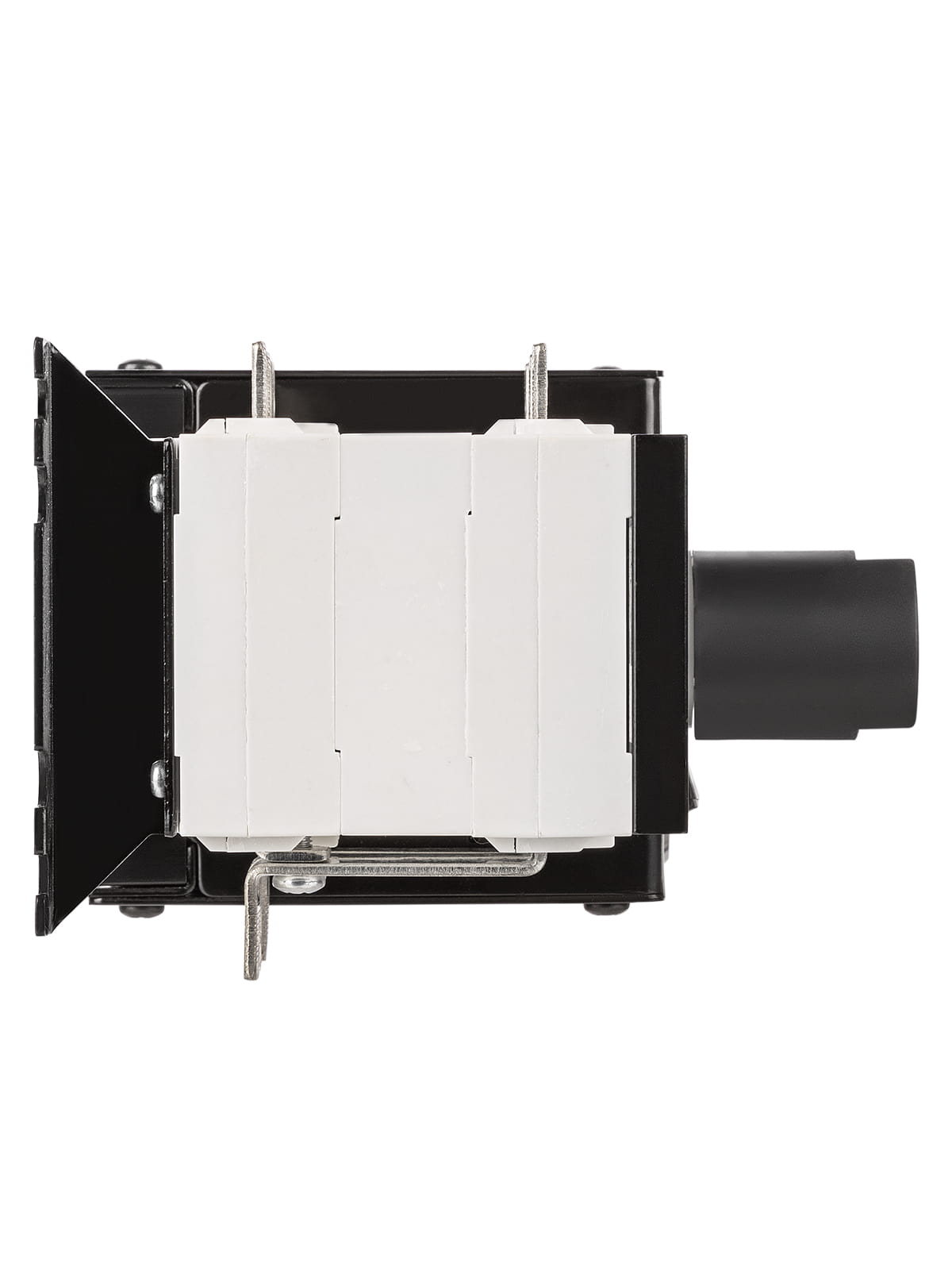

Устройство автоматического ввода резерва АВР-ПНУ 3П 125А 380В

Артикул: 004.021.065

Производитель: ТДМ

Штрихкод: 4690259667190

Устройство автоматического ввода резерва АВР-ПНУ предназначено для обеспечения резервным электроснабжением нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы.
Устройство АВР-ПНУ автоматически подключает резервную линию питания в случае исчезновения напряжения на основной линии.
АВР-ПНУ является переключателем питания нагрузки и не имеет функций защиты.

27 004.00 ₽

шт

Технические характеристики

Количество полюсов	3
Номинальное напряжение главной цепи (Un)	380В АС
Номинальная частота	50 Гц
Номинальный тепловой ток (Ith)	125 А
Номинальный ток (Ie), при АС-21 А, АС-22 А, АС-23 А	125 А
Номинальное напряжение изоляции (Ui)	690 В
Допустимое импульсное выдерживаемое напряжение (Uimp)	8 кВ
Класс защиты	0
Номинальное напряжение цепей управления (Uc)	230 В AC
Механическая коммутационная износостойкость	10 000 циклов
Электрическая износостойкость	5 000 циклов
Степень загрязнения	2
Время переключения	не менее 5 с
Номинальная включающая способность (Icm)	1 кА
Номинальная отключающая способность (Inc)	1.2 кА
Предельная коммутационная способность (Icu)	10 кА (не более 2 с)
Потребляемая мощность	55 Вт
Степень защиты	IP00
Диапазон рабочих температур	от -25 до +40°С
Климатическое исполнение	УХЛ3.1
Высота над уровнем моря	не более 2000 м
Срок службы	не менее 10 лет
Код по каталогу	SQ0743-0056

Устройства автоматического ввода резерва серии АВР-ПНУ. Руководство по эксплуатации.
