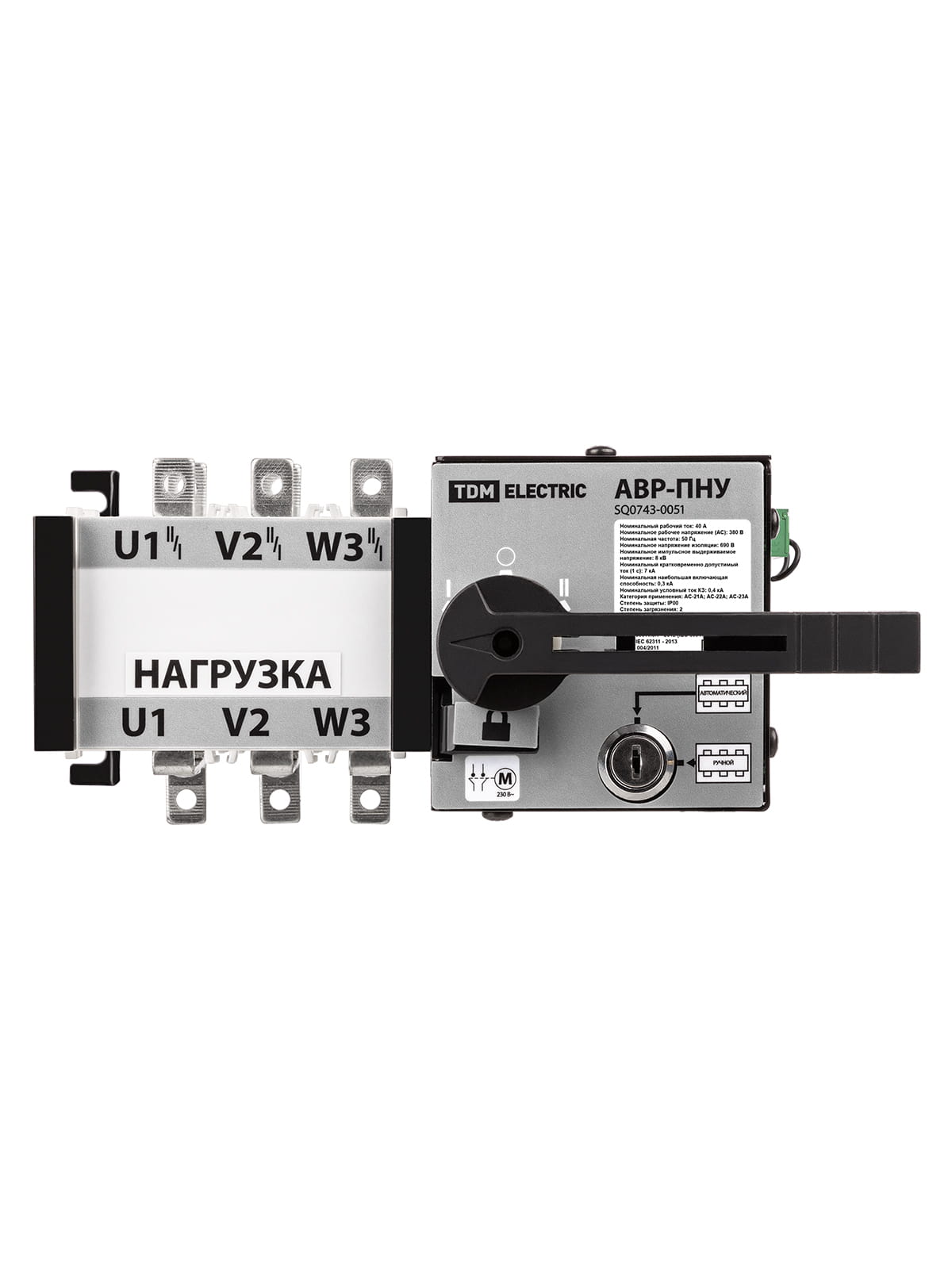

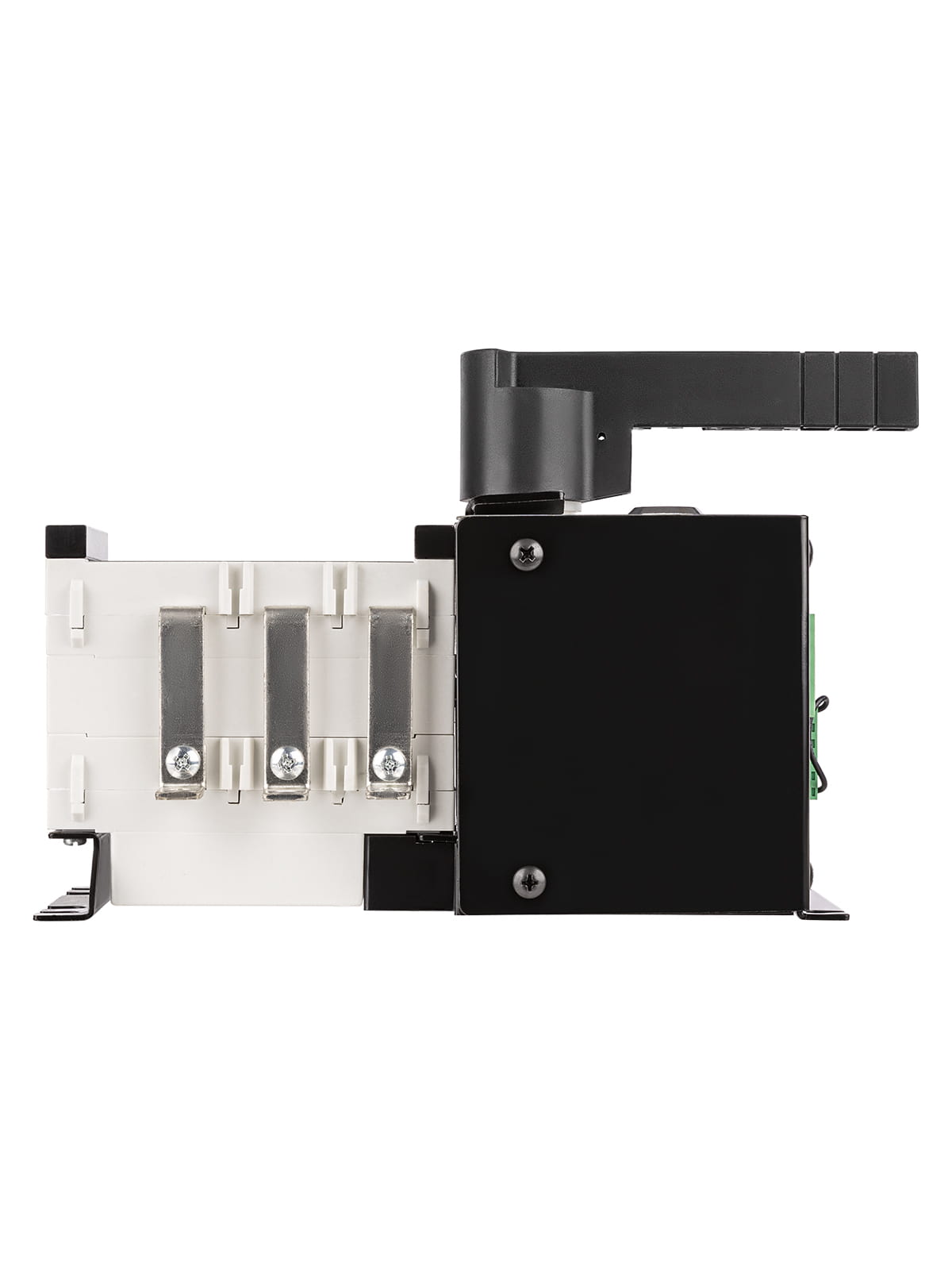

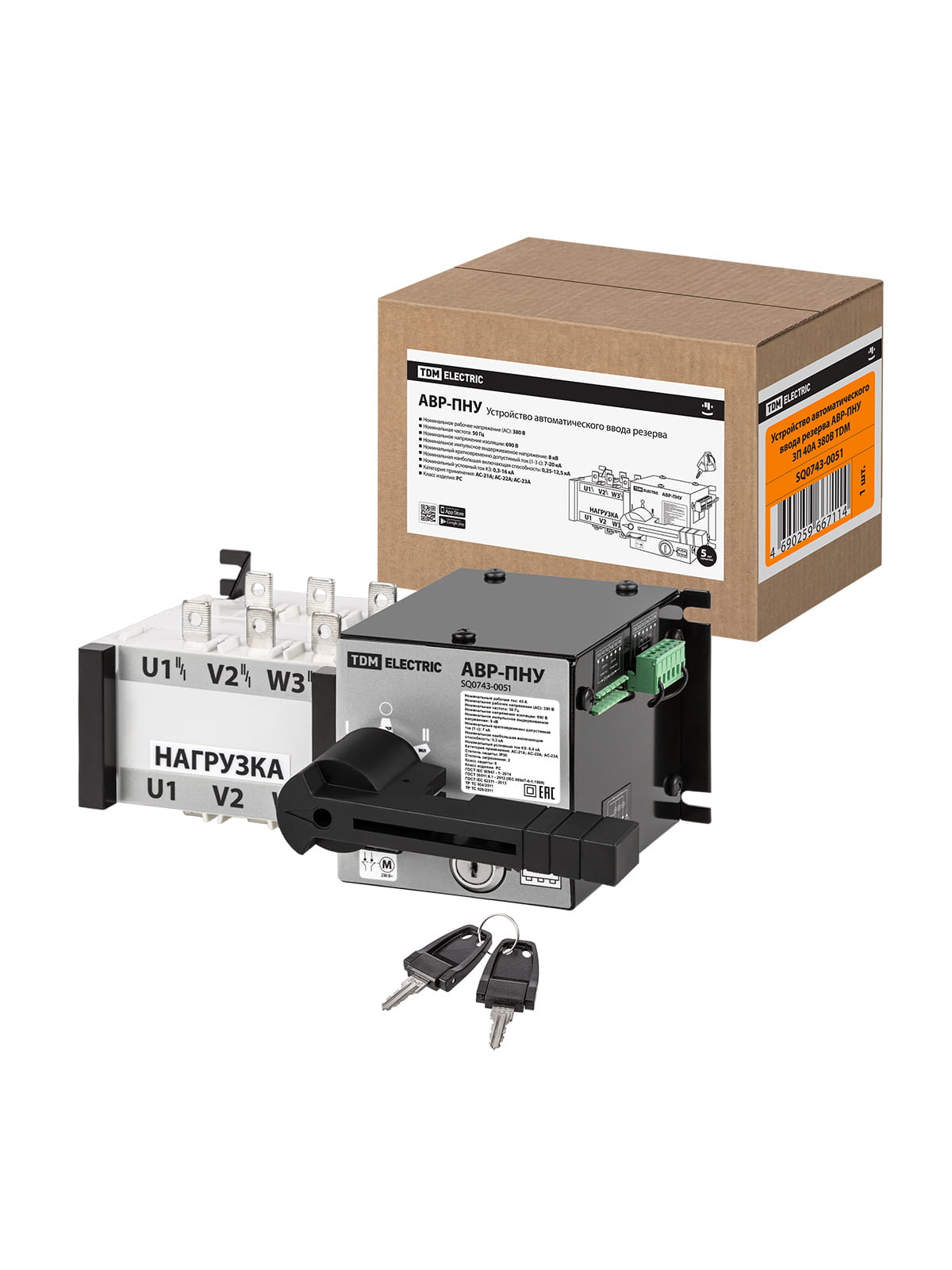

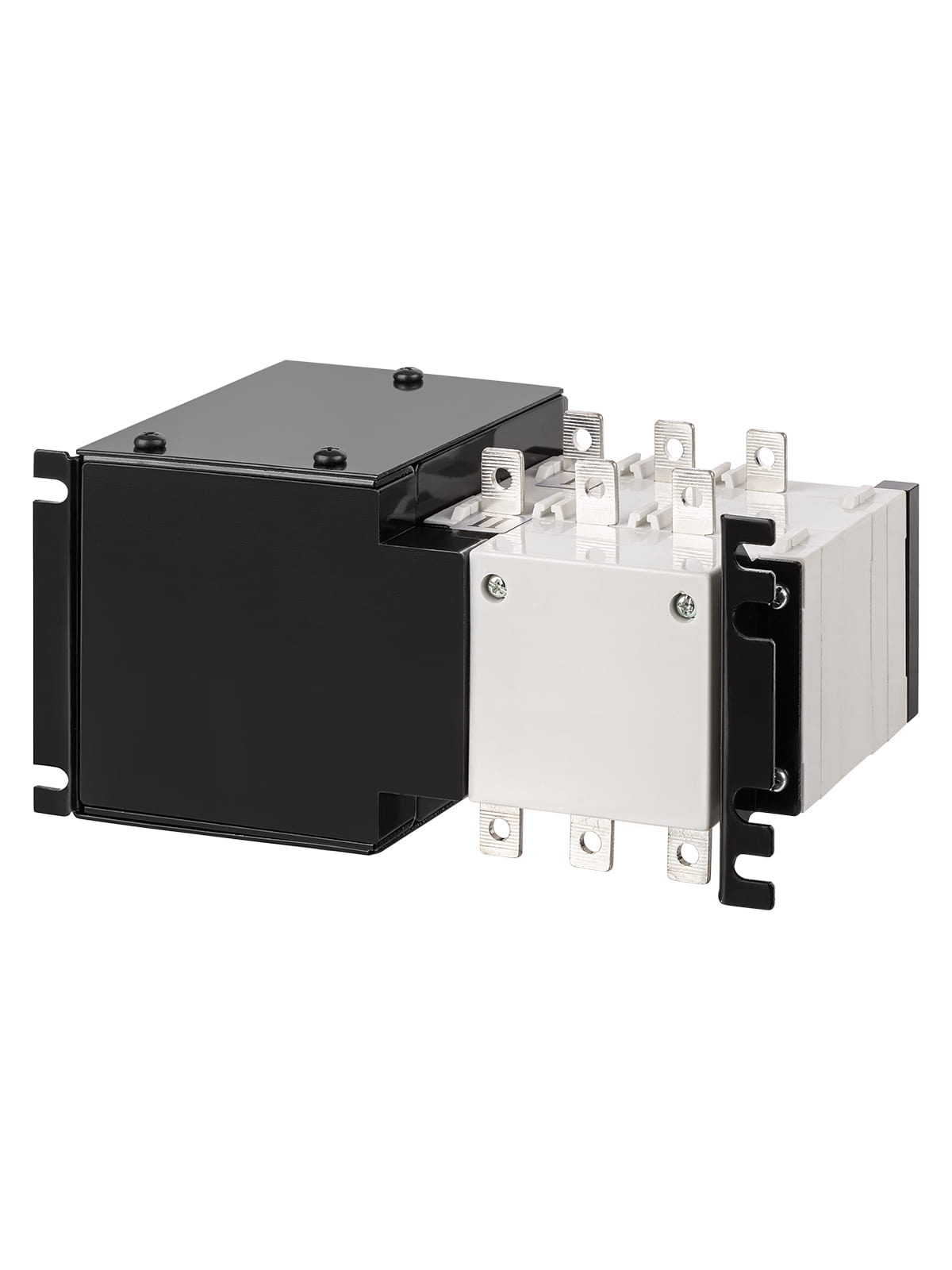

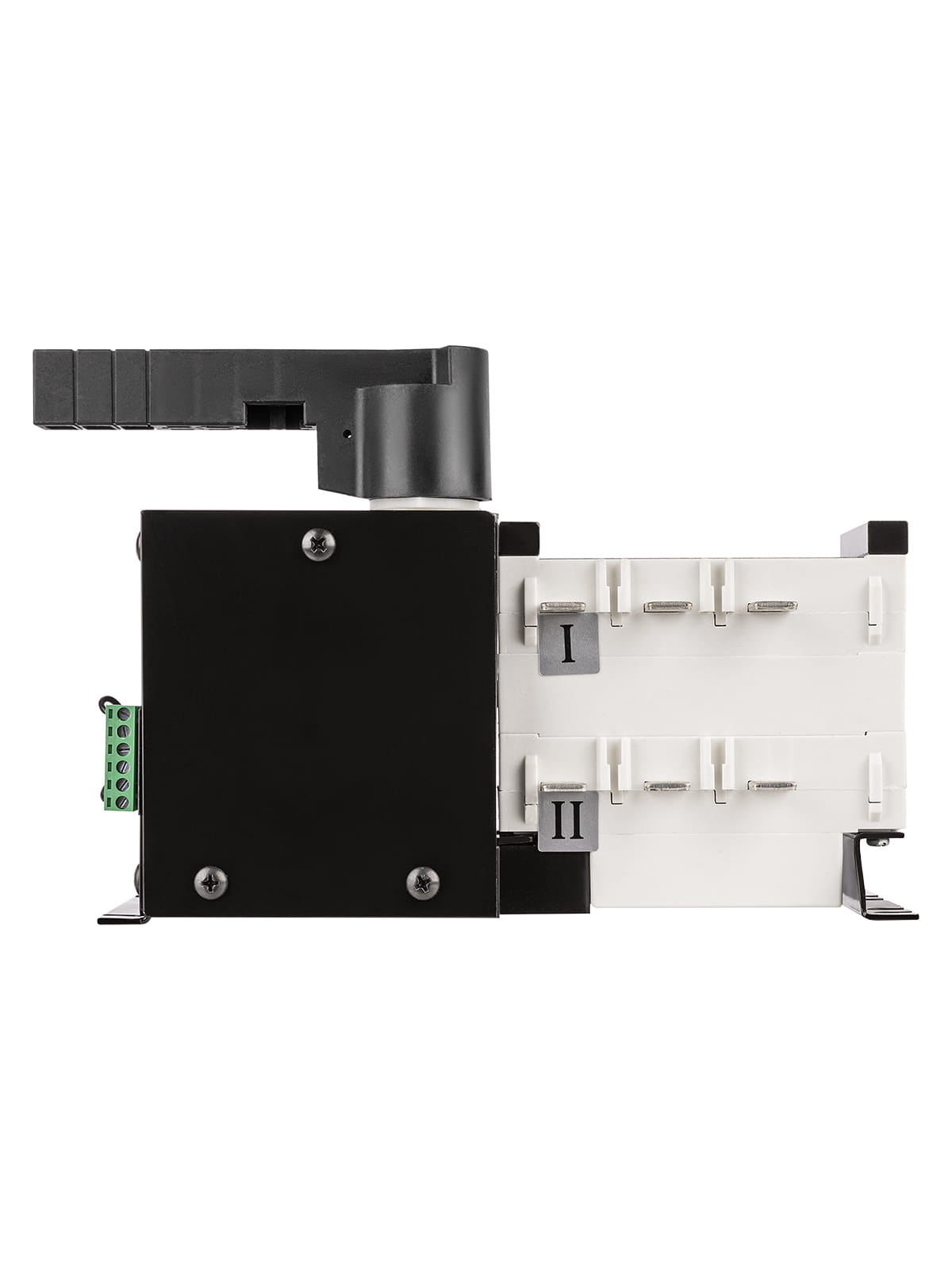

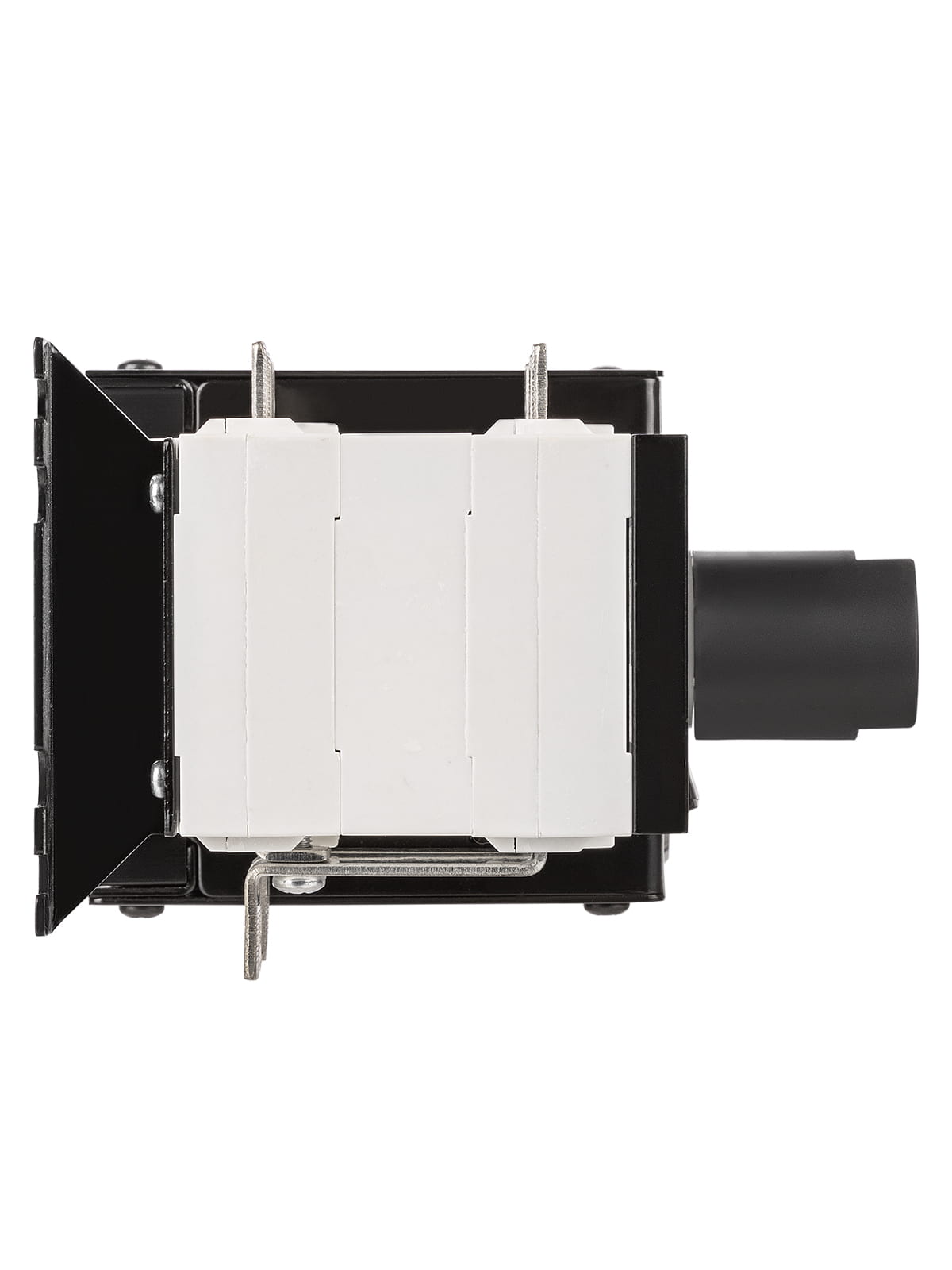

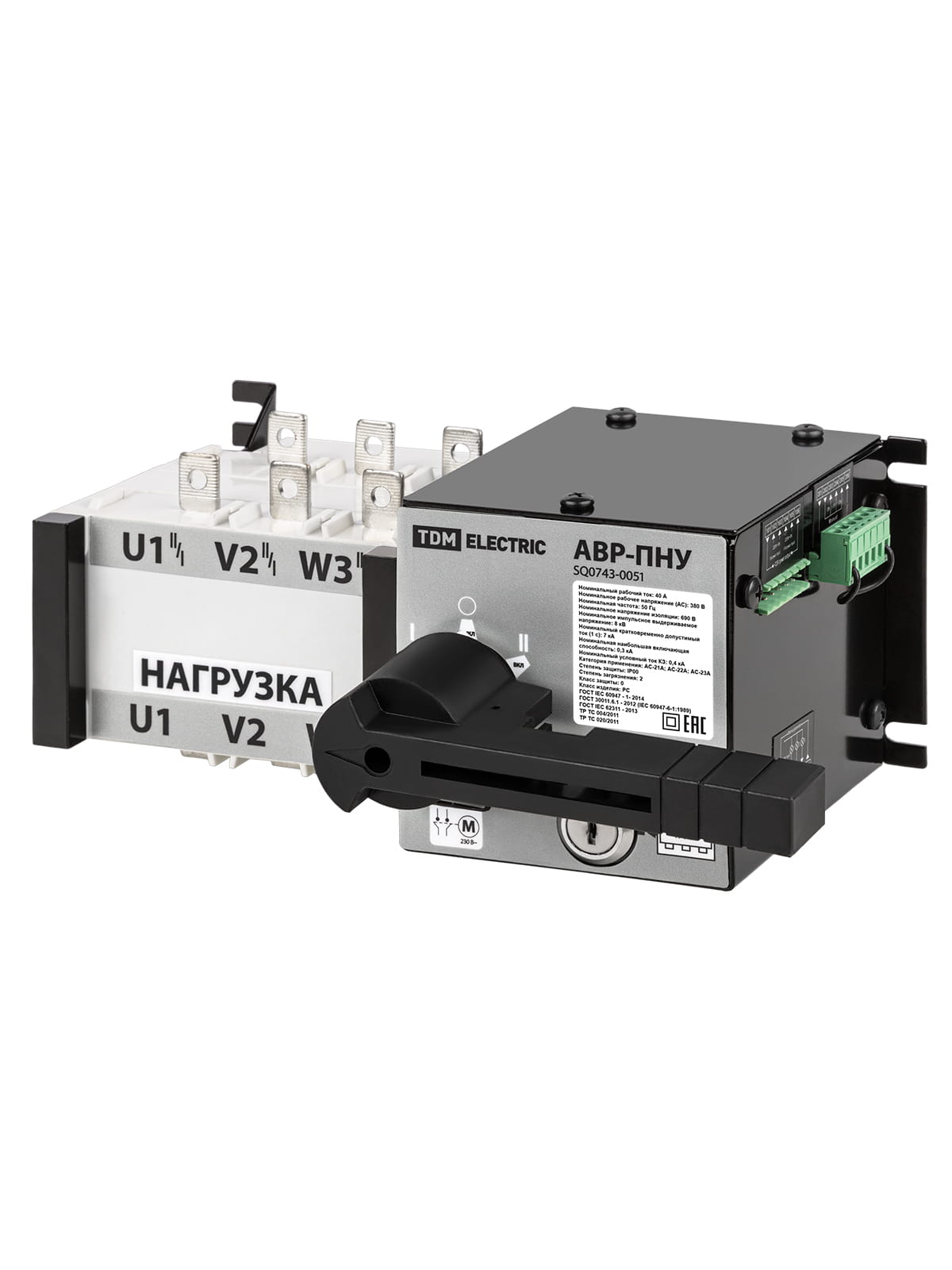

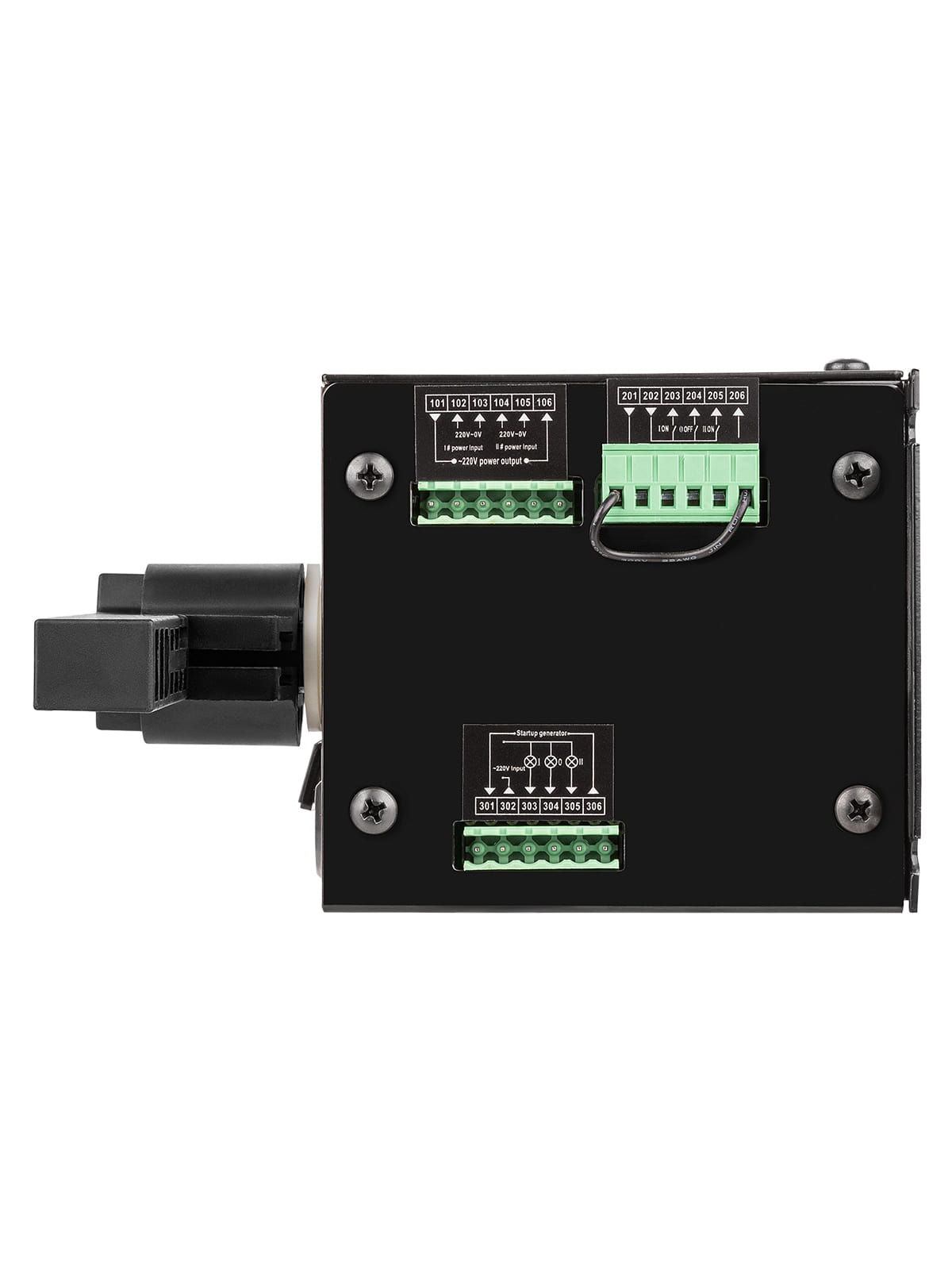

Устройство автоматического ввода резерва АВР-ПНУ 3П 40А 380В

Артикул: 004.021.073

Производитель: ТДМ

Штрихкод: 4690259667114

Устройство автоматического ввода резерва АВР-ПНУ предназначено для обеспечения резервным электроснабжением нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы.
Устройство АВР-ПНУ автоматически подключает резервную линию питания в случае исчезновения напряжения на основной линии.
АВР-ПНУ является переключателем питания нагрузки и не имеет функций защиты.

16 661.00 ₽

шт

Технические характеристики

Количество полюсов	3
Номинальное напряжение главной цепи (Un)	380В АС
Номинальная частота	50 Гц
Номинальный тепловой ток (Ith)	40 А
Номинальный ток (Ie), при АС-21 А, АС-22 А, АС-23 А	40 А
Номинальное напряжение изоляции (Ui)	690 В
Допустимое импульсное выдерживаемое напряжение (Uimp)	8 кВ
Класс защиты	0
Номинальное напряжение цепей управления (Uc)	230 В AC
Механическая коммутационная износостойкость	10 000 циклов
Электрическая износостойкость	5 000 циклов
Степень загрязнения	2
Время переключения	не менее 5 с
Номинальная включающая способность (Icm)	0.3 кА
Номинальная отключающая способность (Inc)	0.4 кА
Предельная коммутационная способность (Icu)	7 кА (не более 1 с)
Потребляемая мощность	40 Вт
Степень защиты	IP00
Диапазон рабочих температур	от -25 до +40°С
Климатическое исполнение	УХЛ3.1
Высота над уровнем моря	не более 2000 м
Срок службы	не менее 10 лет
Код по каталогу	SQ0743-0051
