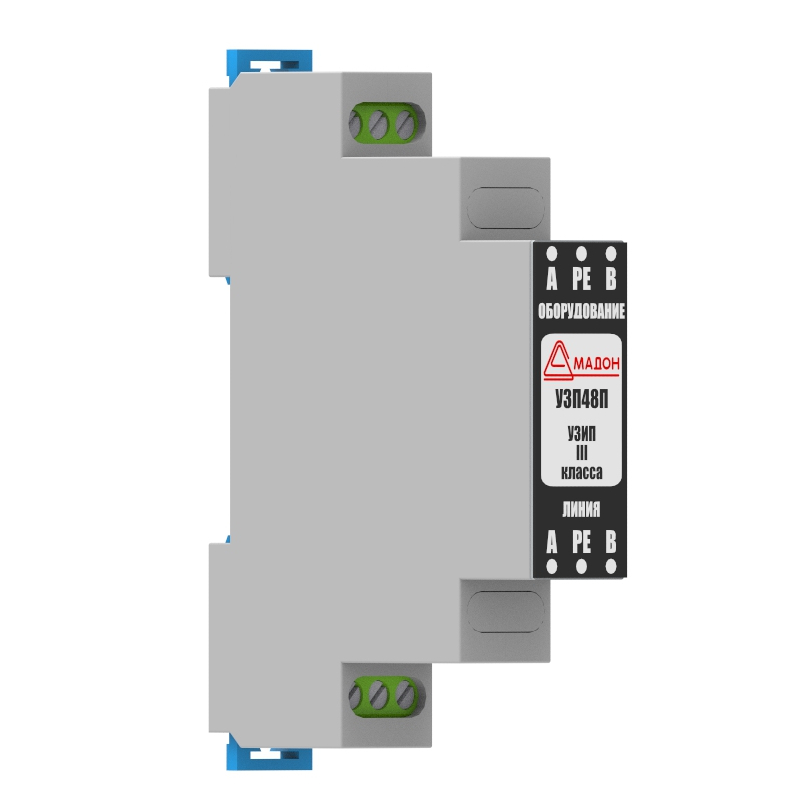

УЗП48П Устройство защиты линии низковольтного питания Амадон

Артикул: 026.003.115

Производитель: Амадон

Устройство предназначено для защиты линии низковольтного питания напряжением 48В постоянного тока от грозовых разрядов, импульсных перенапряжений природного и индустриального характера.

918.00 ₽

УЗП48П - устройство защиты линий вторичного питания распределительных сетей аппаратуры промышленной автоматизации, систем сигнализации и подобных устройств от импульсных перенапряжений (грозовых, электростатических разрядов и т.п.). Устройство имеет напряжение 48В постоянного тока.

Установка производится на границе 1 - 2 зон молниезащиты (в соответствии с МЭК 1312-1).

Устройство выполнено в пластмассовом корпусе с креплением на 35-ти миллиметровую Din-рейку.

Технические характеристики

Номинальное рабочее напряжение, В	48
Максимальное длительное рабочее напряжение, В	60
Рабочий ток In не более, А	5
С2 номинальный ток разряда In (8/20 мкс) линия-линия / линия-земля, кА	2.5 / 2.5
Суммарный импульсный ток (8/20 мкс), кА	5
С2 уровень напряжения защиты Up при In не более, В: Линия - линия: (V+) относительно (V-) Линия - земля: (V+, V-) относительно (PE)	120 120
Время срабатывания ta не более, нс линия - линия / линия - земля	10
Вносимое сопротивление на цепь не более, Ом	0.2
Вносимая индуктивность на цепь, мкГн	9.4
Диапазон рабочих температур, °С	-40˚С ... +55˚С
Ток	постоянный
Количество каналов	1
Способ крепления	монтаж на Din-рейку, 1 модуль
Габаритные размеры (ДхВхШ)	90 х 63 х 18 мм

Размеры

Схема подключения УЗП48П

Паспорт на устройства защиты УЗП230-1, УЗП230-2, УЗПХХА, УЗПХХП
[92 kb]
