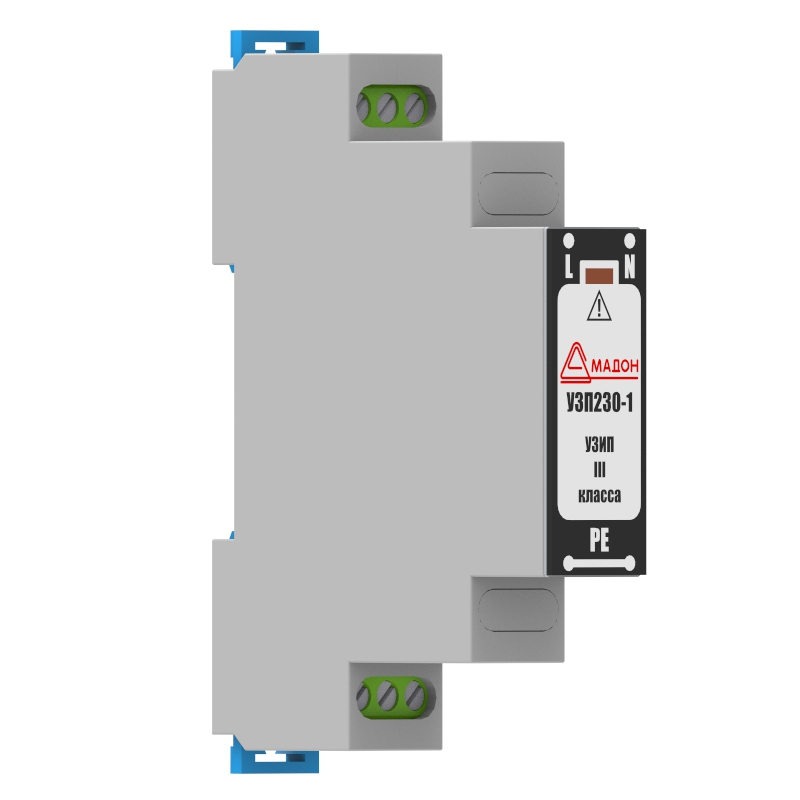

УЗП230-1 Устройство защиты линии питания Амадон

Артикул: 026.003.119

Производитель: Амадон

УЗИП III класса, параллельного подключения. Предназначен для защиты линии питания напряжением 230В переменного тока от грозовых разрядов, импульсных перенапряжений природного и индустриального характера.

1 500.00 ₽

УЗП230-1 - устройство защиты от импульсных перенапряжений и помех предназначено для защиты оборудования, подключенного к линиям электропитания переменного тока 230В, от наведенных напряжений, вызванных электромагнитными импульсами (грозовыми, электростатическими разрядами и т.д.). Данное однофазное устройство относится к III классу защиты, по техническим и эксплуатационным характеристикам удовлетворяющее ГОСТ IEC 61643-11-2013.

Изделие применяется в сетях с системой заземления TN-S и устанавливается в пределах 1-2 зон молниезащиты (в соответствии с МЭК 1312-1).

УЗП230-1 - имеет индикатор состояния: при штатной работе устройства, индикатор светится, но в случае срабатывания защиты, индикатор перестает гореть - требуется замена устройства.

Технические характеристики

Номинальное рабочее напряжение, В	230
Максимальное длительное рабочее напряжение, В	275
Тип подключения	параллельный
Номинал защитного предохранителя, А, класса gG	16
Рассеиваемая мощность при t=20 °C менее, Вт	0.5
Диапазон рабочих температур, °С	-40˚С ... +55˚С
Индикация состояния	есть
Ток	переменный
Количество каналов	1
Способ крепления	монтаж на Din-рейку, 1 модуль
Габаритные размеры (ДхВхШ)	90 х 63 х 18 мм
Вид защиты	L/N	L/PE	N/PE
Номинальный разрядный ток In 8/20мкс, кА	3	3	3
Напряжение испытательного импульса (Uос), кВ	6	6	6
Уровень напряжения защиты при Uос менее, В	1000	1200	1200
Время срабатывания менее, нс	25	100	100

Размеры

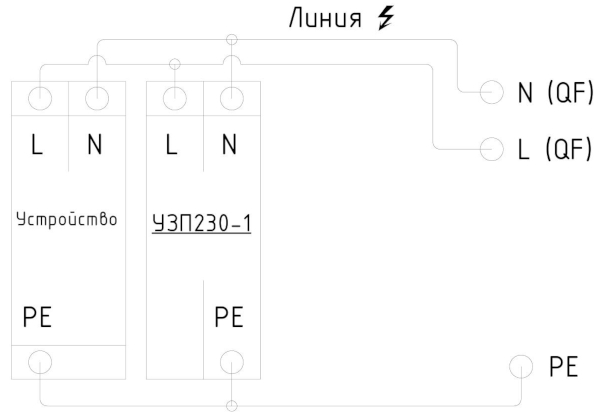

Схема подключения УЗП230-1

Паспорт на устройства защиты УЗП230-1, УЗП230-2, УЗПХХА, УЗПХХП
