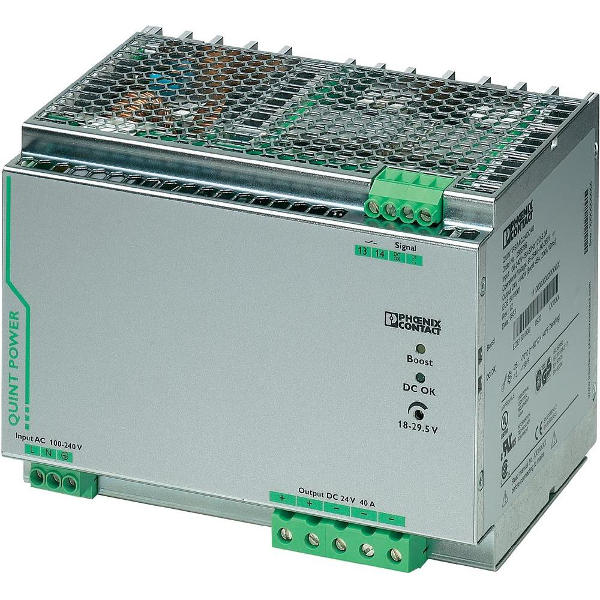

Источник питания Quint-PS/1AC/24DC/40 2866789

Источник питания Quint-PS/1AC/24DC/40 2866789
Производитель: Phoenix Contact
Штрихкод: 4046356421720
Источник питания Quint-PS/1AC/24DC/40 2866789 с технологией селективного автоматического отключения (SFB) для установки на DIN рейку.
• Надежный запуск высоких нагрузок благодаря статическому резервированию мощности POWER BOOST, обеспечивающему длительную подачу тока до 1,5In;
• Быстрое срабатывание стандартных автоматических выключателей благодаря динамическому резерву мощности с использованием технологии SFB, обеспечивающему 6-кратное повышение номинального тока в течение 12мc.
60 430.73 ₽
 шт

Технические характеристики

Выходные характеристики
Номинальное напряжение на выходе24В DC ±1%
Диапазон настройки выходного напряжения18В DC…29.5В DC
Выходной ток40А (-25°C…+60°, Uout=24В DC)
45А (с резервом мощности Power Boost, -25°C…+40°C, в непрерывном режиме, Uout=24В DC)
215A (технология SFB, 12мс)
215А (Uin≥ 100В АС, ≥ 120В DC)
Изменение характеристик60°C…70°C (2,5% / K)
Возможность параллельного подключенияда, резервирование и повышение мощности
Возможность последовательного подключенияда
Остаточная пульсация< 30 мВ (при номинальном значении)
Рассеиваемая мощность, без нагрузки, макс.14Вт
Рассеиваемая мощность, номинальная нагрузка, макс.80Вт
Входные характеристики
Диапазон номинальных напряжений на входе100В АС…240В АС
120В DC…300В DС
Диапазон входных напряжений85В…264В АС (50/60Гц)
90В…300В DC
Входное напряжение кратковременно300В АС
Диапазон частот АС45Гц…65Гц
Импульс пускового тока< 15A (стандартный)
Провалы напряжения в сети> 20мс (120В АС)
> 20 мс (230В АС)
Входной предохранитель20А (быстродействующий, внутренний)
Выбор подходящих предохранителей16А…20А (АС: характеристика B, C, D, K)
Наименование защитыЗащита от перенапряжений при переходных процессах
Защитная цепь/модульВаристор, газонаполненный разрядник
Общие сведения
Размеры (ШхВхГ)180 х 130 х 125 мм
КПД (при 230В АС и номинальных значениях)> 92 %
Напряжение изоляции на входе/выходе4 кВ АС (типовое испытание)
2 кВ АС (плановое испытание)
Класс защитыI
> 530000 ч (при 40°C)
Монтажное положениена горизонтальной DIN рейке NS 35, EN 60715
Указания по монтажуподключение в ряд: отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм
Электромагнитная совместимостьсоответствует директиве по ЭМС 2004/108/EC
Категория перенапряженияIII
Степень защитыIP20
Температура окружающей среды (при эксплуатации)-25°C…+70°C
Температура окружающей среды (хранение/транспорт)-40°C…+85°C
Максимально допустимая относительная влажность воздуха (при эксплуатации)≤ 95% (при 25°C, без выпадения конденсата)
Характеристики клемм
Тип подключениявинтовые зажимы
Сечение жесткого проводника/AWG0,2…6мм2/14…10
Сечение гибкого проводника/AWG0,2…4мм2/18…10
Длина снятия изоляции7 мм
Резьба винтовМ3

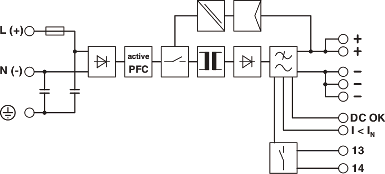

Принципиальная схема
