| Основные характеристики |
|---|

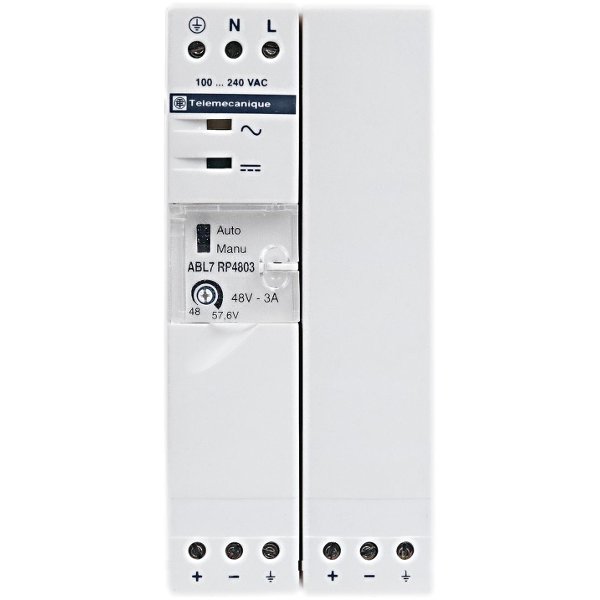

| серия продукта | Phaseo |
| тип устройства или его аксессуаров | Блок питания |
| тип источника питания | Импульсный источник питания |
| входное напряжение | 100 … 240 V пер. ток линейное напряжение, клемма(ы): L1-L2
100 … 240 V пер. ток однофазный, клемма(ы): N-L1
110 … 220 V пост. ток |
| выходное напряжение | 48 В постоянный ток |
| номинальная мощность, Вт | 120 Вт |
| тип защиты входа | Встроенный предохранитель (не заменяемый) |
| выходной ток источника питания | 2.5 А |
| тип защиты выхода | От перегрузки, технология защиты: 1,1 x In
От повышенного напряжения, технология защиты: срабатывает, если U > 1,5 x Un
От короткого замыкания, технология защиты: ручной или автоматический сброс
От пониженного напряжения, технология защиты: срабатывает, если U < 0,8 x Un |
| рабочая температура окружающей среды | 0 … 50 °C без
50 … 60 °C с |
| Дополнительные характеристики |
|---|
| пределы входного напряжения | 100 … 250 V
85 … 264 V |
| частота сети | 47 … 63 Hz |
| макс. пусковой ток | 30 А |
| cos phi | 0.98 |
| КПД | 85 % |
| пределы выходного напряжения | 100 … 120 % регулир. |
| рассеиваемая мощность, Вт | 25.4 Вт |
| потребляемый ток | 1 А в 100 V
0.6 А в 240 V |
| регулировка линии и нагрузки | +/- 3 % |
| время удержания | ⩾ 20 ms в 100 V
⩾ 20 ms в 240 V |
| присоединения | Винтовые зажимы для входное соединение, емкость соединения: 2 x 0,14 … 2 x 2,5 мм² AWG 26 … AWG 14
Винтовые зажимы для заземление входа, емкость соединения: 4 x 0,14 … 4 x 2,5 мм² AWG 26 … AWG 14
Винтовые зажимы для выходное соединение, емкость соединения: 1 x 0,14 … 1 x 2,5 мм² AWG 26 … AWG 14
Винтовые зажимы для соединение выхода с землей, емкость соединения: 2 x 0,14 … 2 x 2,5 мм² AWG 26 … AWG 14 |
| маркировка | CE |
| монтажная опора | Симметричная DIN рейка 35 x 35 мм
Симметричная DIN рейка 35 x 7,5 мм
Симметричная DIN рейка 75 x 7,5 мм |
| рабочее положение | Вертикальный |
| рабочая высота | 2000 м |
| соединения | Параллельный
Последовательный |
| название теста | Наведенное электромагнитное поле/излучаемые помехи в соответствии с EN 55011
Наведенное электромагнитное поле/излучаемые помехи в соответствии с EN 55022 класс B
Электростатические разряды в соответствии с EN/IEC 61000-4-2
Излучение в соответствии с EN 50081-1
Индуцированное электромагнитное поле в соответствии с EN/IEC 61000-4-6
Исчезновение напряжения первичной цепи в соответствии с IEC 61000-4-11
Излучаемое электромагнитное поле в соответствии с EN/IEC 61000-4-3
Коммутационная помеха в соответствии с IEC 61000-4-4
Импульсное напряжение в соответствии с EN/IEC 61000-4-5 |
| светодиодный индикатор состояния | 1 светодиод зеленый для выходное напряжение
1 светодиод оранжевый для входное напряжение |
| глубина | 120 мм |
| высота | 120 мм |
| ширина | 54 мм |
| масса продукта | 1 кг |
| Условия эксплуатации |
|---|
| сертификация продукта | CSA 22-2 No 950
TÜV
UL 508
EAC
KC |
| стандарты | UL 508
CSA C22.2 No 60950-1 |
| характеристики окружающей среды | ЭМC в соответствии с EN 50081-1
ЭМC в соответствии с EN 50082-2
ЭМC в соответствии с EN/IEC 61000-6-2
Безопасность в соответствии с EN/IEC 60950
Безопасность в соответствии с IEC 61496-1-2
Безопасность в соответствии с SELV |
| степень защиты IP | IP20 в соответствии с EN/IEC 60529 |
| температура окружающей среды при хранении | -25 … 70 °C |
| относительная влажность | 0 … 95 % без попадания конденсата или капель воды |
| категория перенапряжения | Класс I в соответствии с VDE 0106-1 |
| электрическая прочность изоляции | Между входом и землей
Между выходом и землей
Между входом и выходом
Между выходами |
