18781 NG125L 1П 32A C

  • Артикул: 003.014.014

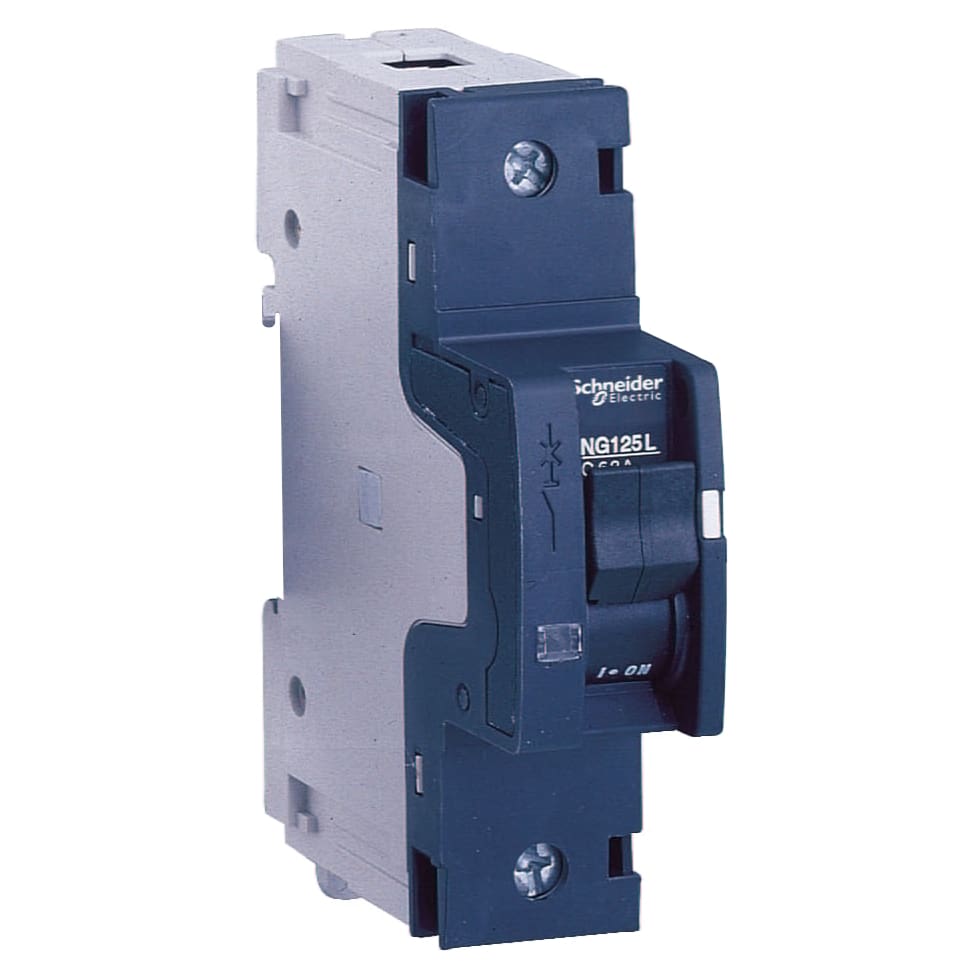

18781 NG125L 1П 32A C
Производитель: Schneider Electric
Штрихкод: 3303430187813
Автоматические выключатели серии NG125L 18781 отвечают требованиям стандарта EN 60947-2 и сочетают в себе следующие функции.
Номинальный ток - 32А;
Характеристика отключения - С.
☎ Цена по запросу

Основные характеристики

СерияNG125
СерияActi 9
Наименование продуктаActi 9 NG125
Тип продуктаАвтоматический выключатель
Краткое название устройстваNG125L
Область примененияРаспределение
Описание полюсов1P
Число защищенных полюсов1
Номинальный ток32 A at 40 °C
Тип сетиПеременный ток
Постоянный ток
Технология расцепителяТермомагнитный
Код кривойС
Отключающая способность50 kA Icu at 220...240 V AC 50/60 Hz conforming to EN/IEC 60947-2
100 кА Icu в 110...130 V Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
50 кА Icu в 12 В Постоянный ток в соответствии с EN/IEC 60947-2
50 кА Icu в 125 В Постоянный ток в соответствии с EN/IEC 60947-2
36 кА Icu в ≤ 144 В Постоянный ток в соответствии с EN/IEC 60947-2
12,5 кА Icu в 380...415 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
Категория примененияКатегория А в соответствии с IEC 60947-2
Соответствие требованиям по изоляцииYes conforming to IEC 60947-2

Дополнительные характеристики

Частота сети50/60 Гц
Номинальное рабочее напряжение380...415 V AC 50/60 Hz
125 V DC
≤ 144 В постоянный ток
12 В постоянный ток
220...240 V AC 50/60 Hz
110...130 V Переменный ток 50/60 Гц
Предел электромагнитного отключения8 x In +/- 20 %
Номинальная рабочая отключающая способность37.5 kA 75 % conforming to EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
75 кА 75 % в соответствии с EN/IEC 60947-2 - 110...130 V Переменный ток 50/60 Гц
9,37 кА 75 % в соответствии с EN/IEC 60947-2 - 380...415 В Переменный ток 50/60 Гц
50 кА 100 % в соответствии с EN/IEC 60947-2 - 60 В Постоянный ток
50 кА 100 % в соответствии с EN/IEC 60947-2 - 125 В Постоянный ток
Номинальное напряжение изоляции690 V AC 50/60 Hz conforming to EN/IEC 60947-2
Номинальное импульсное выдерживаемое напряжение8 kV conforming to EN/IEC 60947-2
Индикатор положения контактаДа
Тип управленияПереключатель
Ручная проверка отключения
Индикатор наличия напряженияИндикатор срабатывания
Индикация ВКЛ/ВЫКЛ
Исполнение монтажаЗащелкивающийся
Монтажная опора35 мм симметричная DIN-рейка
Совместимость распределительного блока с гребенчатыми шинамиДа
Шаг 9 мм3
Высота103 мм
Ширина27 мм
Глубина81 мм
Вес нетто0,24 кг
Механическая износостойкость20000 циклы
Электрическая износостойкость10000 cycles
Возможность блокировкиБлокируется навесным замком
Описание параметров блокировкиИнтегрированное закрытие на висячий замок
Соединения – клеммыКлеммы туннельного типа1,5…50 мм² Жесткий
Клеммы туннельного типа1…35 мм² Гибкий
Длина зачистки проводов20 mm
момент затяжки3,5 Н-м
Защита от утечки на землюОтсуствует

Условия эксплуатации

СтандартыEN/IEC 60947-2
Степень защиты IPIP20 conforming to IEC 60529
Степень ударостойкости IKIK05 conforming to EN/IEC 62262
Степень загрязнения3 в соответствии с IEC 60947-2
Категория перенапряженияIV
Подготовка к работе в тропических условиях2 в соответствии с IEC 60068-1
Относительная влажность95 % at 55 °C
Высота над уровнем моря2000 м
Рабочая температура окружающей среды-30…70 °C
Температура окружающей среды при хранении-40…70 °C

Размеры

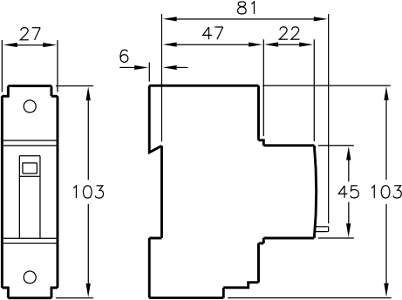

Размеры автомата NG125L 1P

Преимущества автоматов серии NG125L

  • Блокировка навесным замком
  • Индикатор аварийного отключения выключателя
  • Трехпозиционная рукоятка управления
  • Секционирование с гарантированным отключением
  • Увеличенный срок службы
  • Подвод питания сверху или снизу
  • Ударо- и вибростойкость
  • Прочность на выдергивание
  • Кнопка тестирования для проверки работоспособности механизма расцепления
  • Рифленая внутренняя поверхность гнезда клеммы для надежного крепления кабелей

Технические характеристики

Основные характеристики
Согласно МЭК/EN 60947-2
Напряжение изоляции (Ui) 690В АС
Степень загрязнения 3
Номинальное импульсное напряжение (Uimp) 8 кВ
Срабатывание тепловой защиты Эталонная температура 40°C
Срабатывание электромагнитной защиты (li) Кривая B 4 In ± 20 %
Кривая C 8 In ± 20 %
Кривая D 12 In ± 20 %
Категория применения A
Дополнительные характеристики
Степень защиты(МЭК 60529) Открытый аппарат IP20
Аппарат в модульном шкафу IP40
Износостойкость(кол-во циклов В-О) Электрическая ≤63A: 10000 циклов
≥63A: 5000 циклов
Механическая 20000
Рабочая температура От -10°C до +60°C
Температура хранения От -40°C до +70°C
Тропическое исполнение (МЭК 60068-1) Степень 2 (относительная влажность 95 % при 55°С)

Переменный ток, 50/60 Гц
Ток отключения (Icu) согласно МЭК/EN 60947-2 Ном. ток отключения (Ics)
Ph/Ph (2P, 3P, 4P) Напряжение (Ue)
- - 220-240В> - 380-415В 440В 500В
Ph/N (1P) 110 - 130В 220 - 240В - 380 - 415В - - -
Ном. ток (In) 10 - 80A 100кA 50кA 100кA 6кA 50кA 40кA 15кA 100% Icu
Постоянный ток
Ток отключения (Icu) согласно МЭК/EN 60947-2 Ном. ток отключения (Ics)
Ph/Ph (2P, 3P, 4P) Напряжение (Ue)
- - 250В 500В
Ph/N (1P) 60В 125В - -
Кол-во полюсов 1P 1P 2P 4P
Ном. ток (In) 10 - 80 A 50 кА 50 кА 50 кА 50 кА 100 % Icu

Номера автоматических выключателей NG125L по каталогу Schneider Electric

Кол-во полюсов 1 2 3 4
Номинальный ток, А Кривые отключения
B C D B C D B C D B C D
10 18741 18777 18830 18750 18788 18839 18759 18799 18848 18768 18810 18857
16 18742 18778 18831 18751 18789 18840 18760 18800 18849 18769 18811 18858
20 18743 18779 18832 18752 18790 18841 18761 18801 18850 18770 18812 18859
25 18744 18780 18833 18753 18791 18842 18762 18802 18851 18771 18813 18860
32 18745 18781 18834 18754 18792 18843 18763 18803 18852 18772 18814 18861
40 18746 18782 18835 18755 18793 18844 18764 18804 18853 18773 18815 18862
50 18747 18783 18836 18756 18794 18845 18765 18805 18854 18774 18816 18863
63 18748 18784 18837 18757 18795 18846 18766 18806 18855 18775 18817 18864
80 18749 18785 18838 18758 18796 18847 18767 18807 18856 18776 18818 18865

Размеры автоматических выключателей NG125L

Размеры выключателей NG125L

Кривые отключения

Время отключения в соответствии со стандартом МЭК/EN60947-2 (при температуре окружающей среды 50°C) Кривые отключения NG125L
