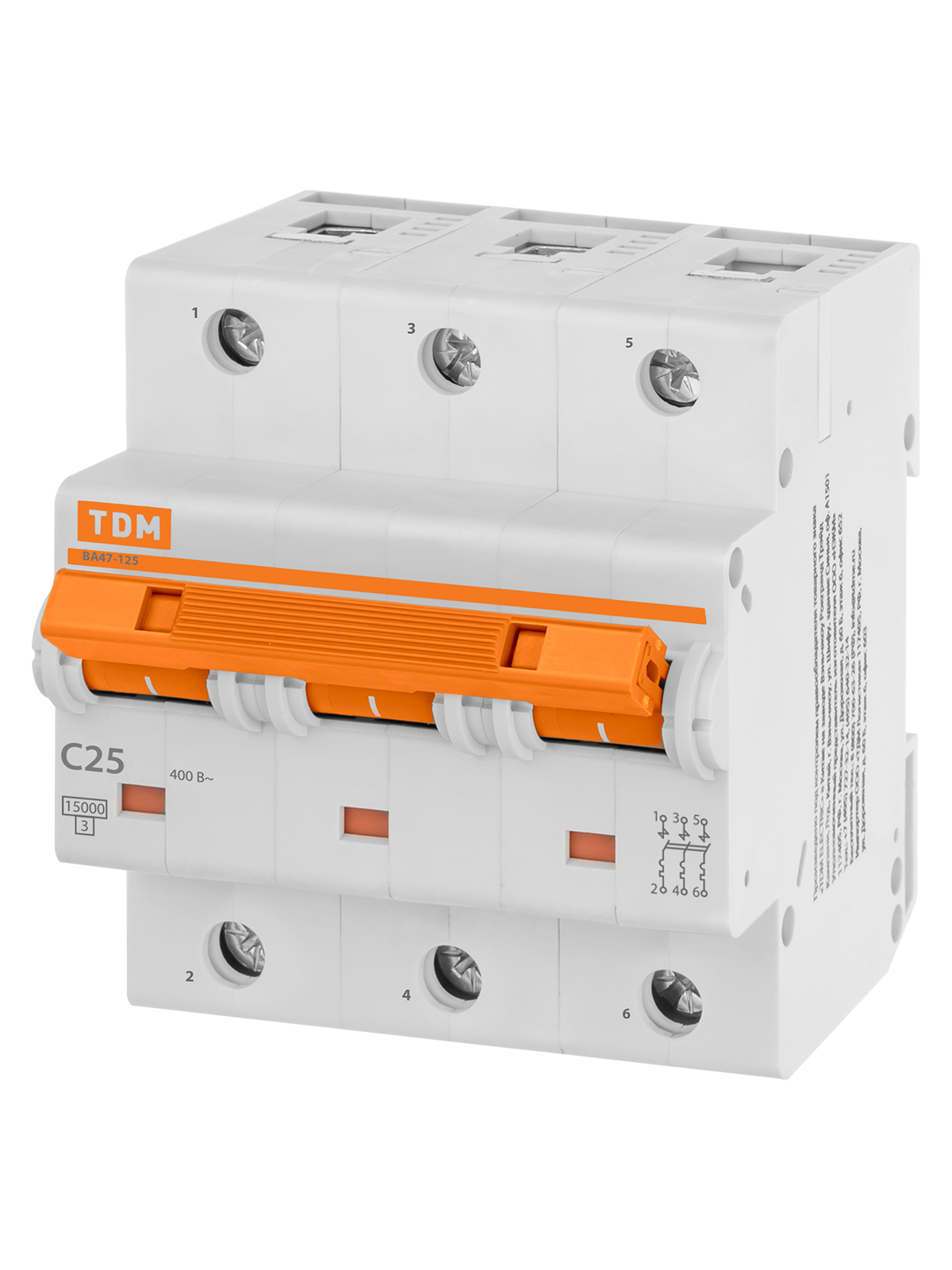

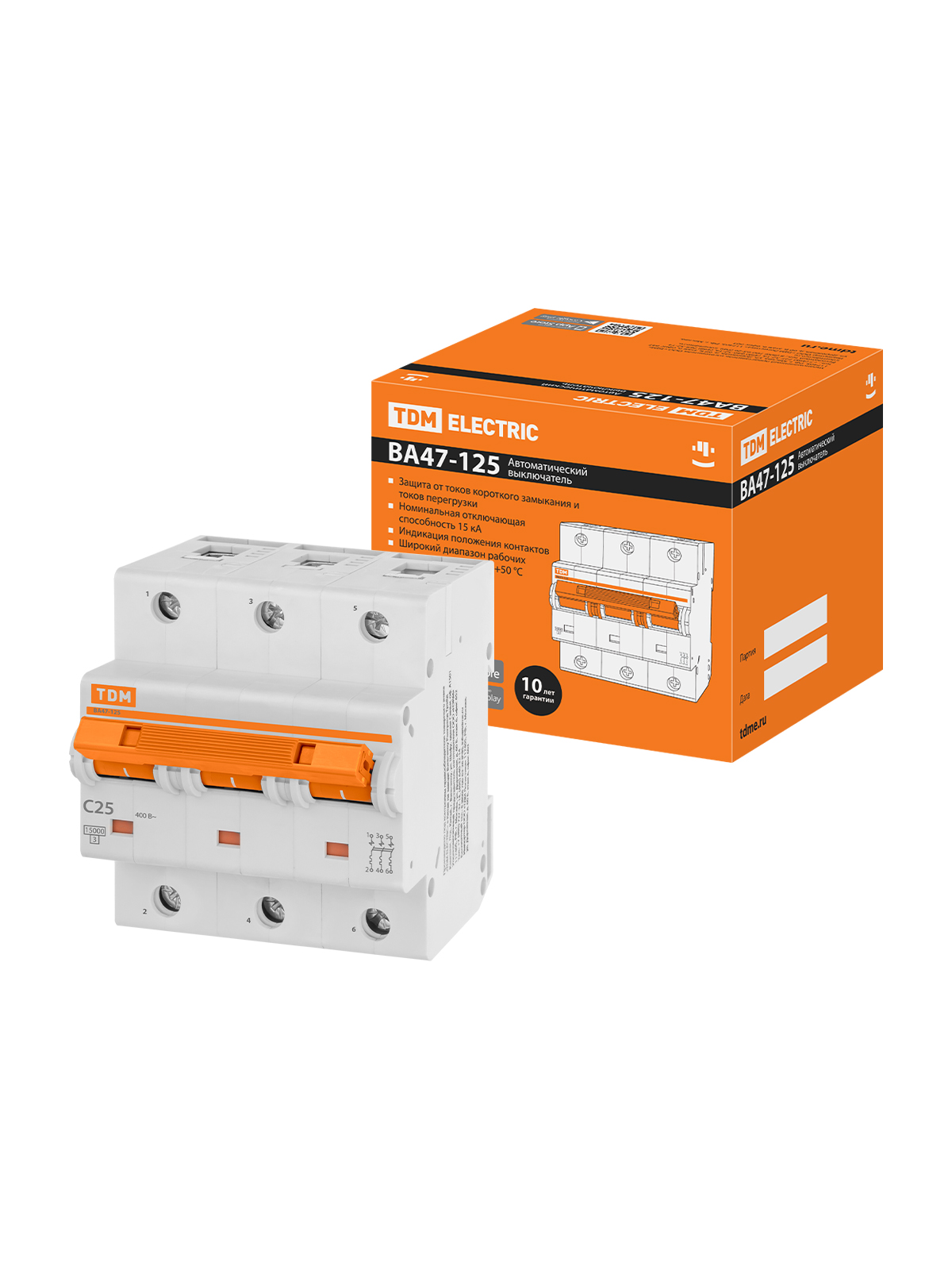

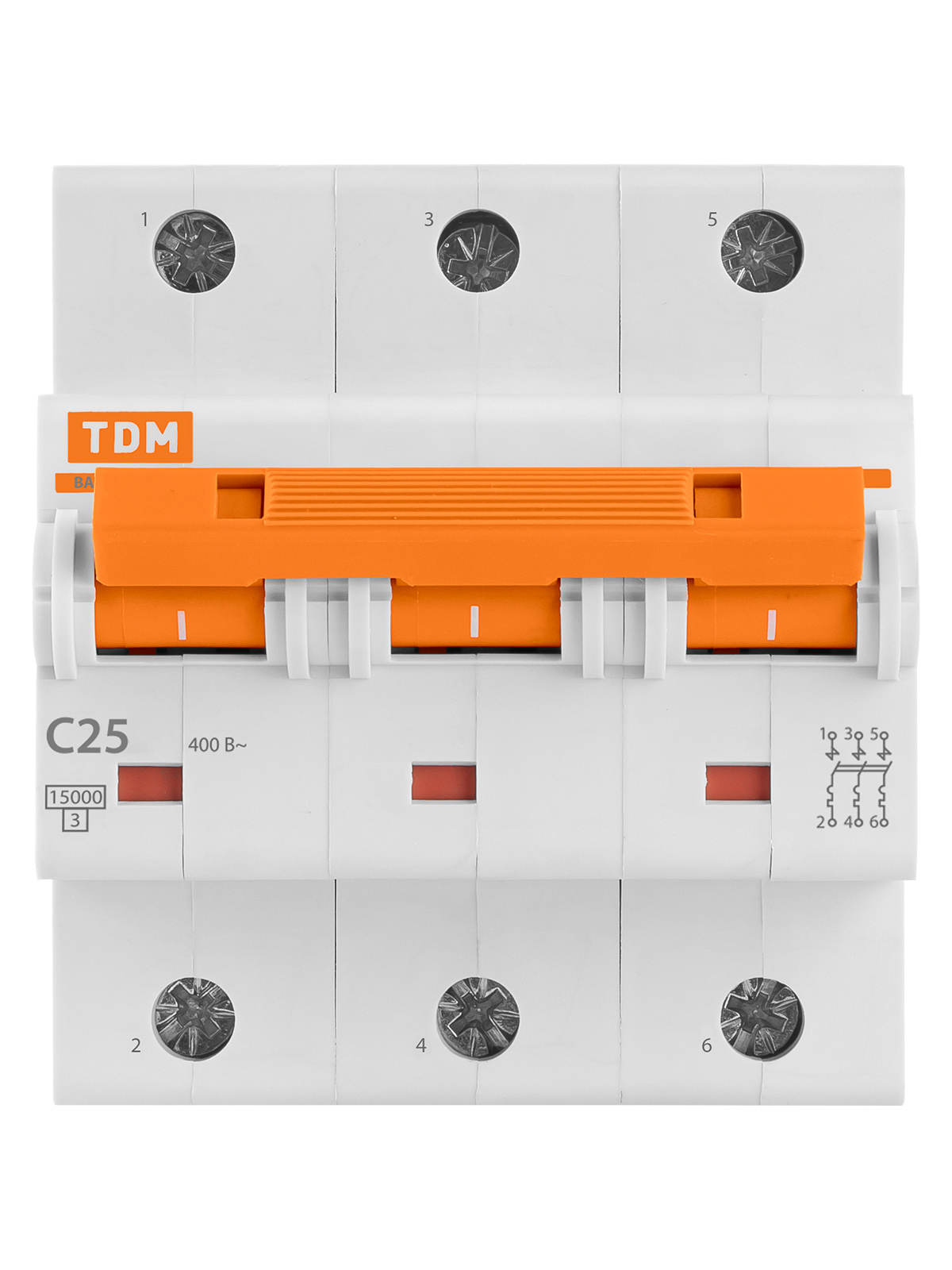

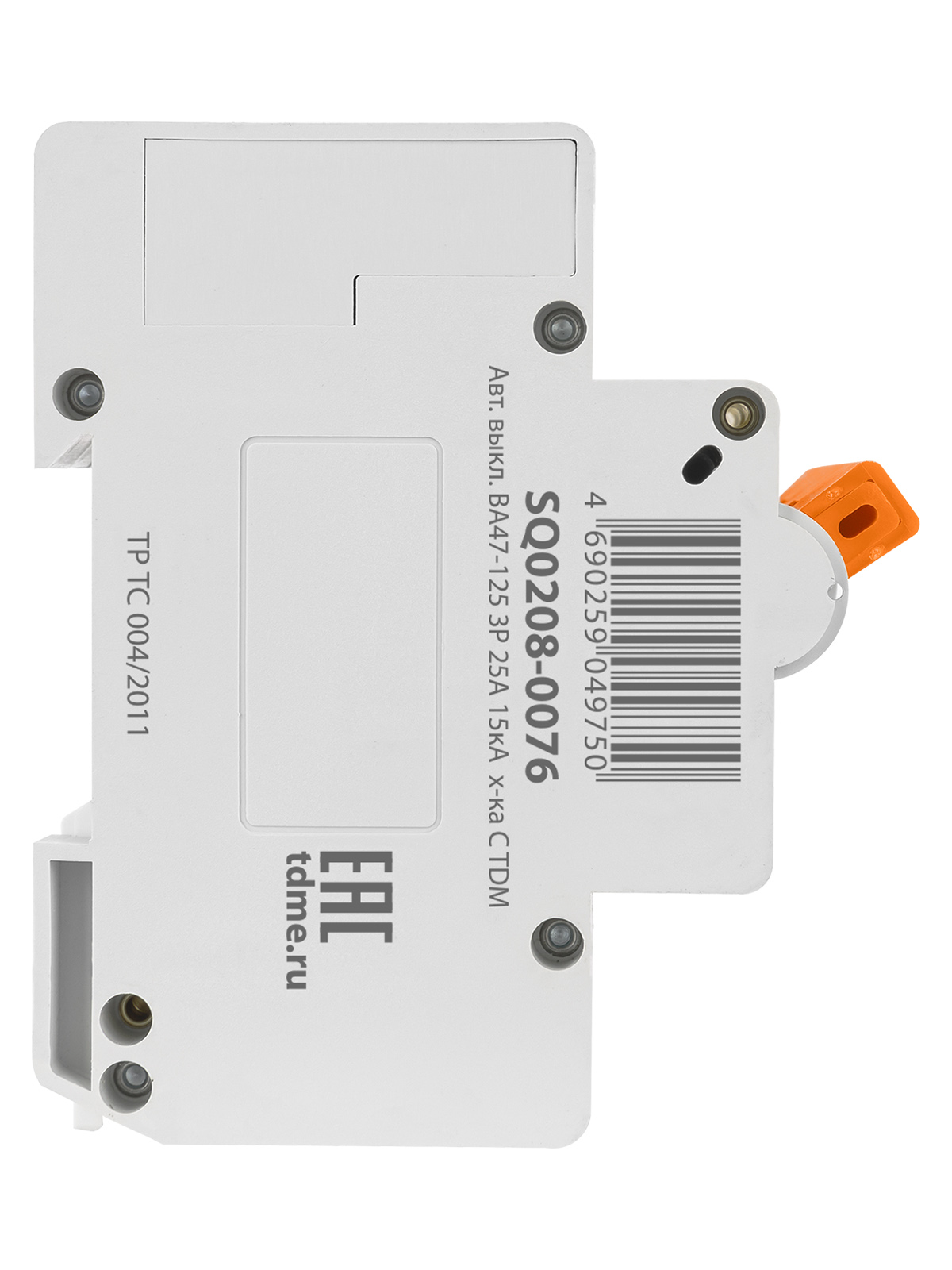

Авт. выкл. ВА47-125 3Р 25А 15кА х-ка С TDM SQ0208-0076

Артикул: 024.020.036

Авт. выкл. ТДМ ВА47-125 3П 25А 15кА х-ка С

Производитель: ТДМ

Штрихкод: 4690259049750

Автоматический выключатель ВА47-125 TDM SQ0208-0076 применяется в вводно-распределительных устройствах крупных бытовых и производственных объектов. Предназначен для проведения тока в нормальном режиме, отключение тока при коротких замыканиях или перегрузке, оперативное включение и выключение электрических цепей.
Отличительной особенностью выключателей ВА47-125 является двойной разрыв контактов силовой цепи, чем обеспечивается высокая предельная коммутационная способность.
Основные характеристики:
− номинальный ток - 25А
− кривая отключения - С
− трехполюсное исполнение
− отключающая способность - 15кА.

6 976.00 ₽

шт

Технические характеристики

Бренд	TDM
Код по каталогу изготовителя	SQ0208-0076
Количество полюсов	3
Характеристики срабатывания электромагнитного расцепителя	С
Время срабатывания электромагнитного расцепителя	tcp ≤ 0.1 с
Номинальный ток	25 А
Номинальная отключающая способность	15 кА
Номинальное напряжение	400В 50Гц
Класс токоограничения	3
Напряжение изоляции, Ui	660В
Степень защиты выключателя	IP20
Электрическая износостойкость, не менее	8 000 циклов В/О
Механическая износостойкость, не менее	20 000 циклов В/О
Сечение провода, присоединяемого к контактным зажимам	2.5 ... 50 мм²
Наличие драгоценных металлов (серебро), не менее	0.5 г/полюс
Диапазон рабочих температур	от -40 до +50 °C
Масса 1 полюса	0.64 кг

Размеры выключателя

Схема подключения
