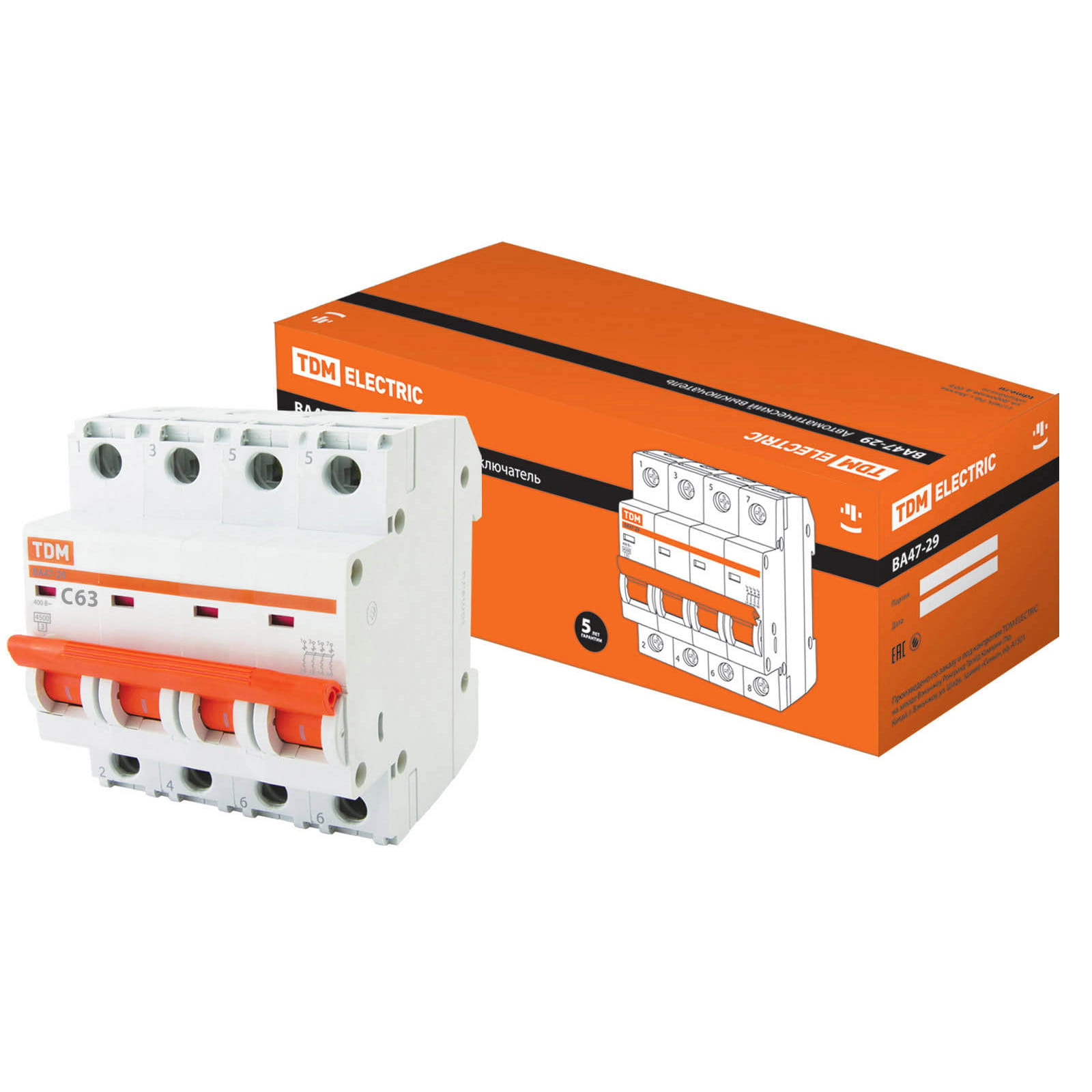

Автоматический выключатель ВА47-29 4Р 63А 4.5кА х-ка С TDM SQ0206-0131

  • Артикул: 003.030.131
  • photo 3
  • photo 4

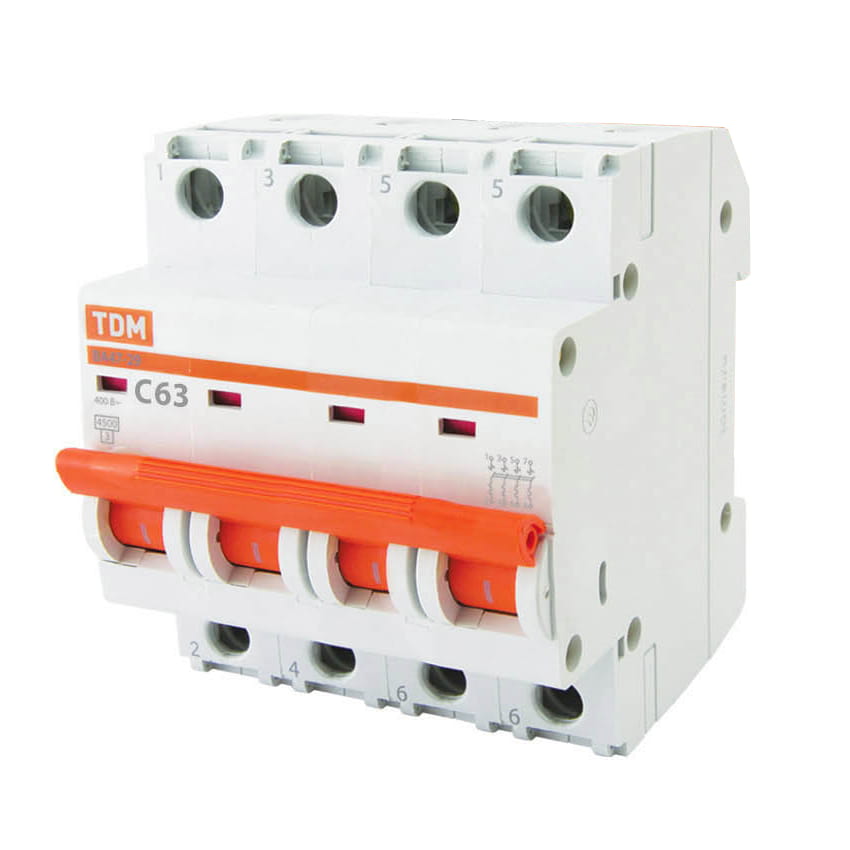

Автоматический выключатель ВА47-29 TDM SQ0206-0131
Производитель: ТДМ
Автоматический выключатель ВА47-29 TDM SQ0206-0131 применяется в вводно-распределительных устройствах жилых и общественных зданий. Предназначен для проведения тока в нормальном режиме, отключение тока при коротких замыканиях или перегрузке, оперативное включение и выключение электрических цепей.
Основные характеристики:
− номинальный ток - 63А
− кривая отключения - С
− четырехполюсное исполнение
− отключающая способность - 4.5кА.
950.00 ₽
 шт

Материалы

  • Корпус и детали выполнены из пластика, не поддерживающего горение.
  • Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в пределах срока эксплуатации.

Технические характеристики

БрендTDM
Код по каталогу изготовителяSQ0206-0131
Количество полюсов4
Характеристики срабатывания электромагнитного расцепителяС
Номинальный ток63 А
Номинальная отключающая способность4.5 кА
Номинальное напряжение230/400В 50Гц
Соответствие стандартамТР ТС 004-2011, ГОСТ Р 50345-2010
Напряжение постоянного тока48 В/полюс
Условия эксплуатацииУХЛ4
Степень защиты выключателяIP20
Электрическая износостойкость, не менее6000 циклов В/О
Механическая износостойкость, не менее20 000 циклов В/О
Максимальное сечение провода, присоединяемого к контактным зажимам25 мм2
Наличие драгоценных металлов (серебро)от 0.15 до 0.22 г/полюс
Диапазон рабочих температурот -40 до +50 °C
Момент затяжки2.5 Н*м
Монтажное положениелюбое
Габаритные размеры70 х 80 х 75 мм
Масса 1 полюса0.44 кг

Размеры выключателя

Размеры выключателя ВА47-29

Схема подключения

Кривая отключения

Кривая отключения С

Преимущества

  • Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
  • Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже.
  • Эргономичная рукоятка управления, исключающая соскальзывание пальцев.
  • Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей.
  • Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях.
  • Контактные группы снабжены серебряными вставками для увеличения износоустойчивости и снижения переходного сопротивления и тепловых потерь.
  • Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.
  • Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
  • Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям.
  • На лицевой панели расположен механический индикатор положения контактов (включено/отключено).
  • Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы без нарушения работоспособности автомата.
  • Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
  • Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
  • Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
  • Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертки. Это обеспечивает необходимое усилие при затяжке.
