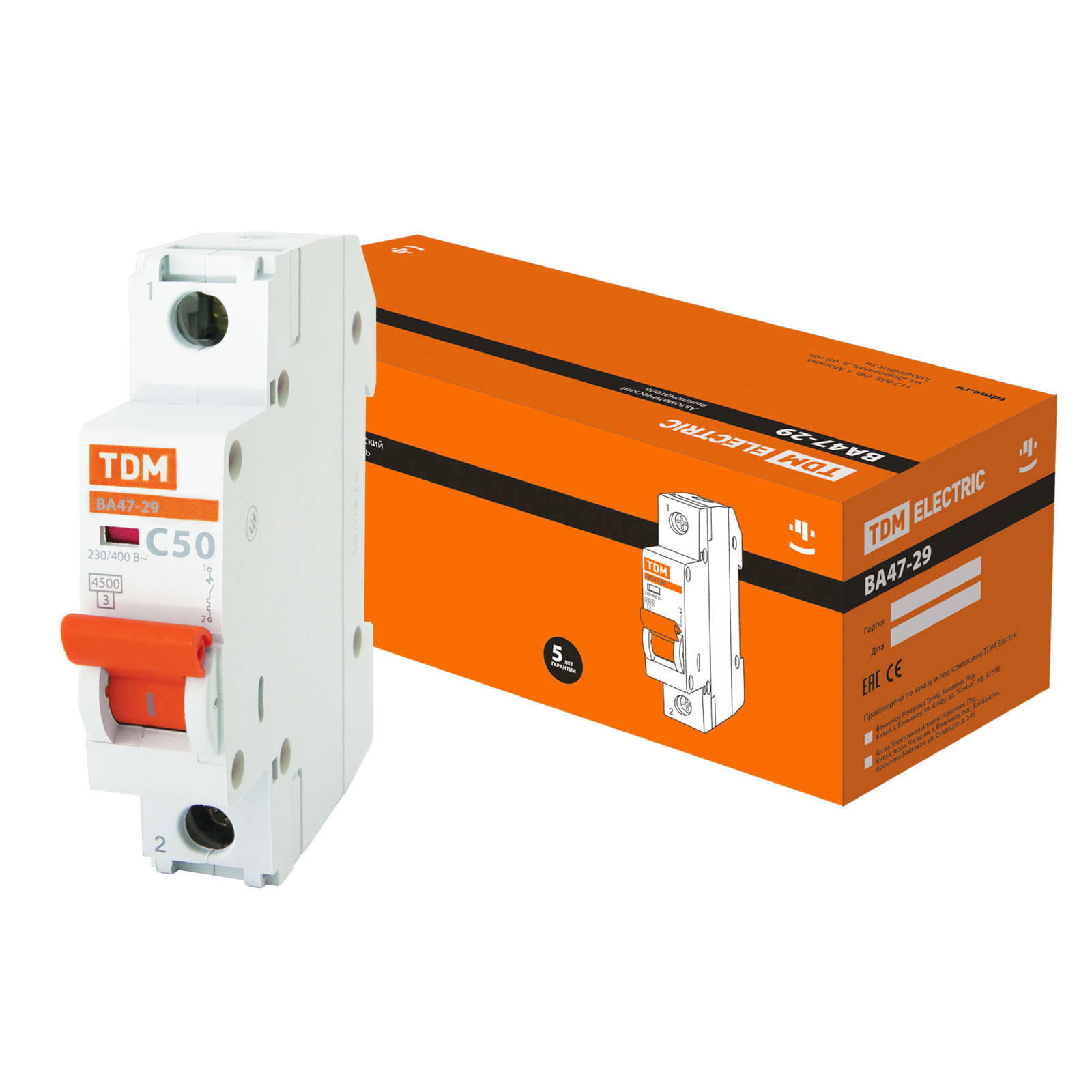

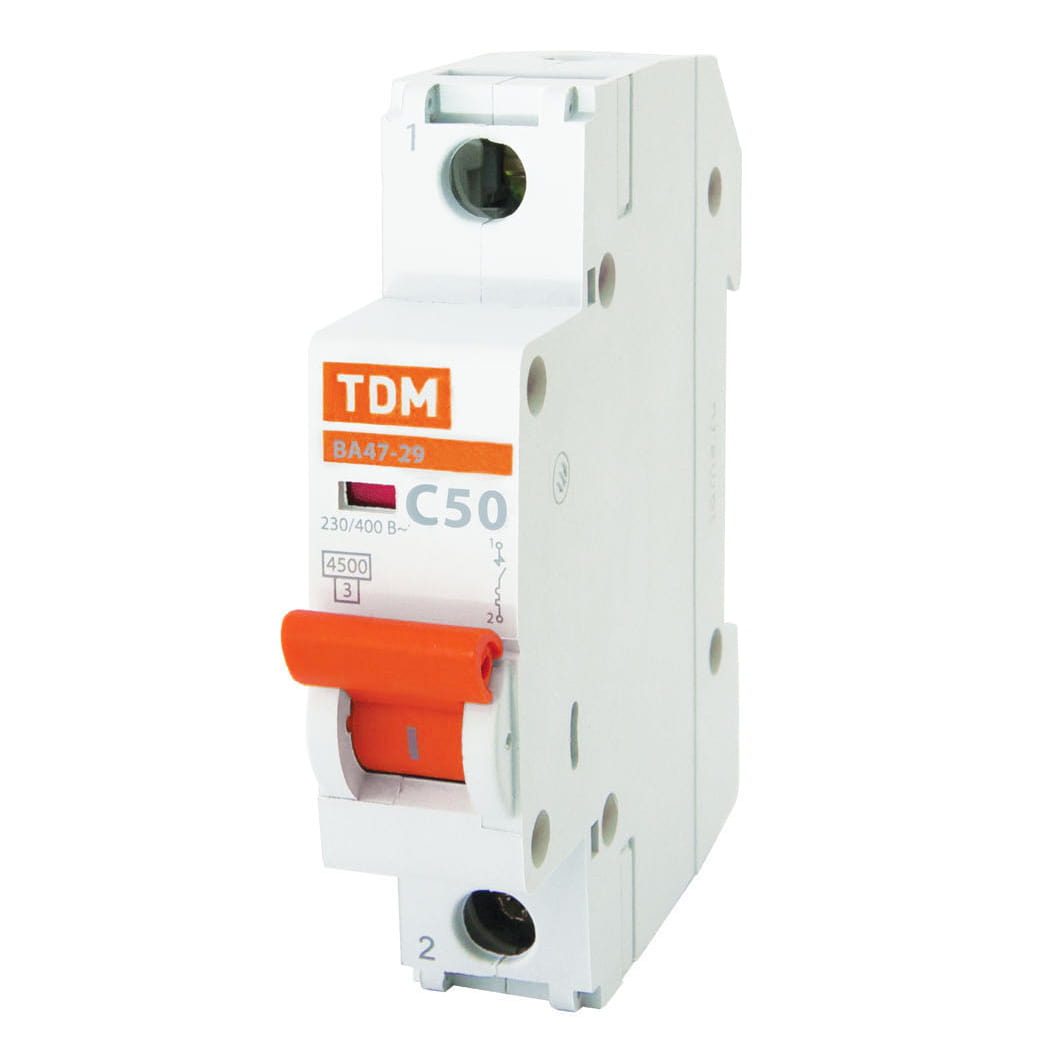

Автоматический выключатель ВА47-29 1Р 50А 4.5кА х-ка С TDM SQ0206-0079

Материалы

• Корпус и детали выполнены из пластика, не поддерживающего горение.
• Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в пределах срока эксплуатации.

Технические характеристики

Размеры выключателя

Схема подключения

Кривая отключения

Преимущества

• Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
• Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже.
• Эргономичная рукоятка управления, исключающая соскальзывание пальцев.
• Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей.
• Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях.
• Контактные группы снабжены серебряными вставками для увеличения износоустойчивости и снижения переходного сопротивления и тепловых потерь.
• Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.
• Ширина модуля составляет 17.5 мм. Это позволяет устанавливать автоматы в щитки, рассчитанные как на ширину модуля 18мм, так и на 17.5 мм.
• Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
• Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям.
• На лицевой панели расположен механический индикатор положения контактов (включено/отключено).
• Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы без нарушения работоспособности автомата.
• Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
• Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
• Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
• Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертки. Это обеспечивает необходимое усилие при затяжке.
