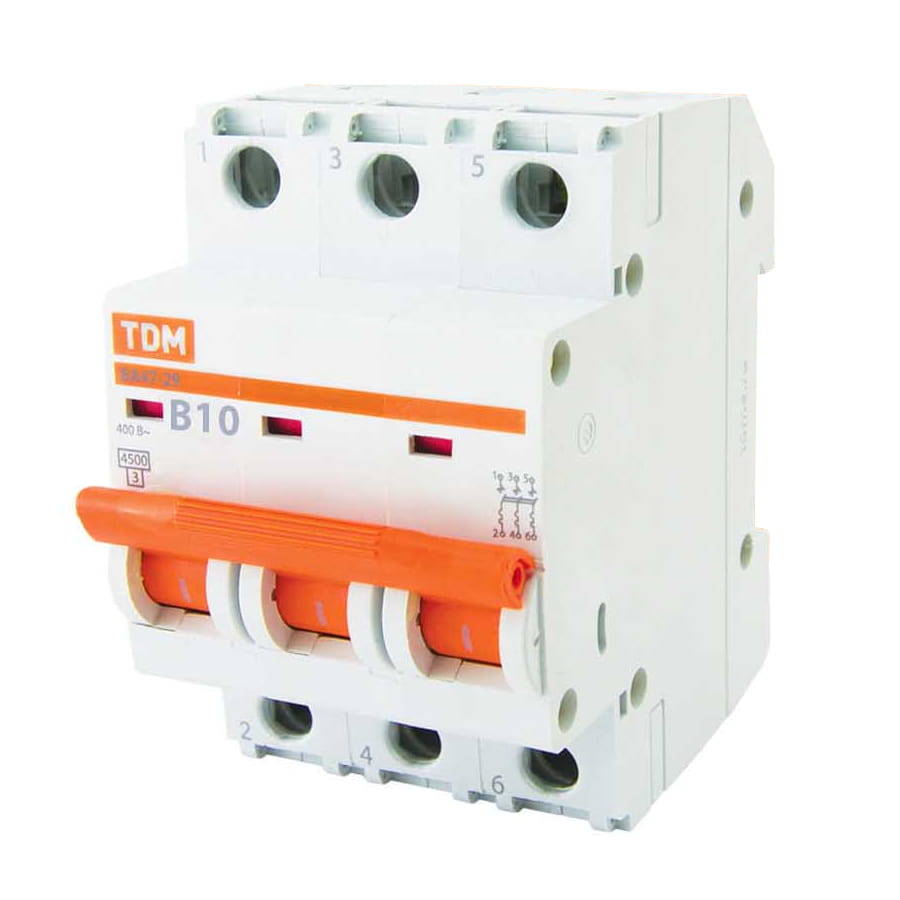

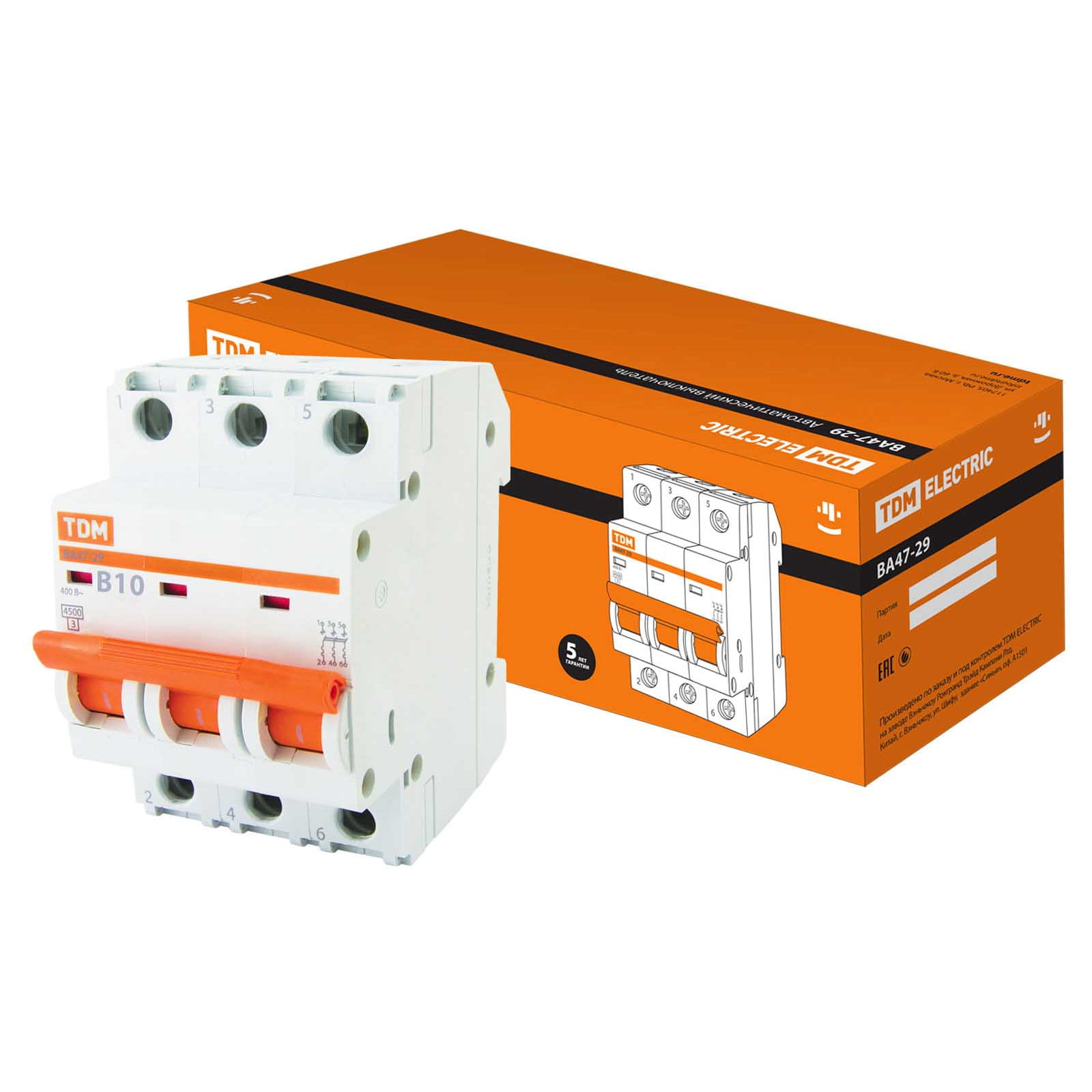

Автоматический выключатель ВА47-29 3Р 10А 4.5кА х-ка В TDM SQ0206-0040

Артикул: 003.030.040

Производитель: ТДМ

Автоматический выключатель ВА47-29 TDM SQ0206-0040 применяется в вводно-распределительных устройствах жилых и общественных зданий. Предназначен для проведения тока в нормальном режиме, отключение тока при коротких замыканиях или перегрузке, оперативное включение и выключение электрических цепей.
Основные характеристики:
− номинальный ток - 10А
− кривая отключения - В
− трехполюсное исполнение
− отключающая способность - 4.5кА.

531.00 ₽

шт

Материалы

Корпус и детали выполнены из пластика, не поддерживающего горение.
Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в пределах срока эксплуатации.

Технические характеристики

Бренд	TDM
Код по каталогу изготовителя	SQ0206-0040
Количество полюсов	3
Характеристики срабатывания электромагнитного расцепителя	В
Номинальный ток	10 А
Номинальная отключающая способность	4.5 кА
Номинальное напряжение	230/400В 50Гц
Соответствие стандартам	ТР ТС 004-2011, ГОСТ Р 50345-2010
Напряжение постоянного тока	48 В/полюс
Условия эксплуатации	УХЛ4
Степень защиты выключателя	IP20
Электрическая износостойкость, не менее	6000 циклов В/О
Механическая износостойкость, не менее	20 000 циклов В/О
Максимальное сечение провода, присоединяемого к контактным зажимам	25 мм²
Наличие драгоценных металлов (серебро)	от 0.15 до 0.22 г/полюс
Диапазон рабочих температур	от -40 до +50 °C
Момент затяжки	2.5 Н*м
Монтажное положение	любое
Габаритные размеры	52.5 х 80 х 75 мм
Масса 1 полюса	0.33 кг

Размеры выключателя

Схема подключения

Кривая отключения

Преимущества

Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже.
Эргономичная рукоятка управления, исключающая соскальзывание пальцев.
Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей.
Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях.
Контактные группы снабжены серебряными вставками для увеличения износоустойчивости и снижения переходного сопротивления и тепловых потерь.
Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям.
На лицевой панели расположен механический индикатор положения контактов (включено/отключено).
Выключатели ВА47-29 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы без нарушения работоспособности автомата.
Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертки. Это обеспечивает необходимое усилие при затяжке.
