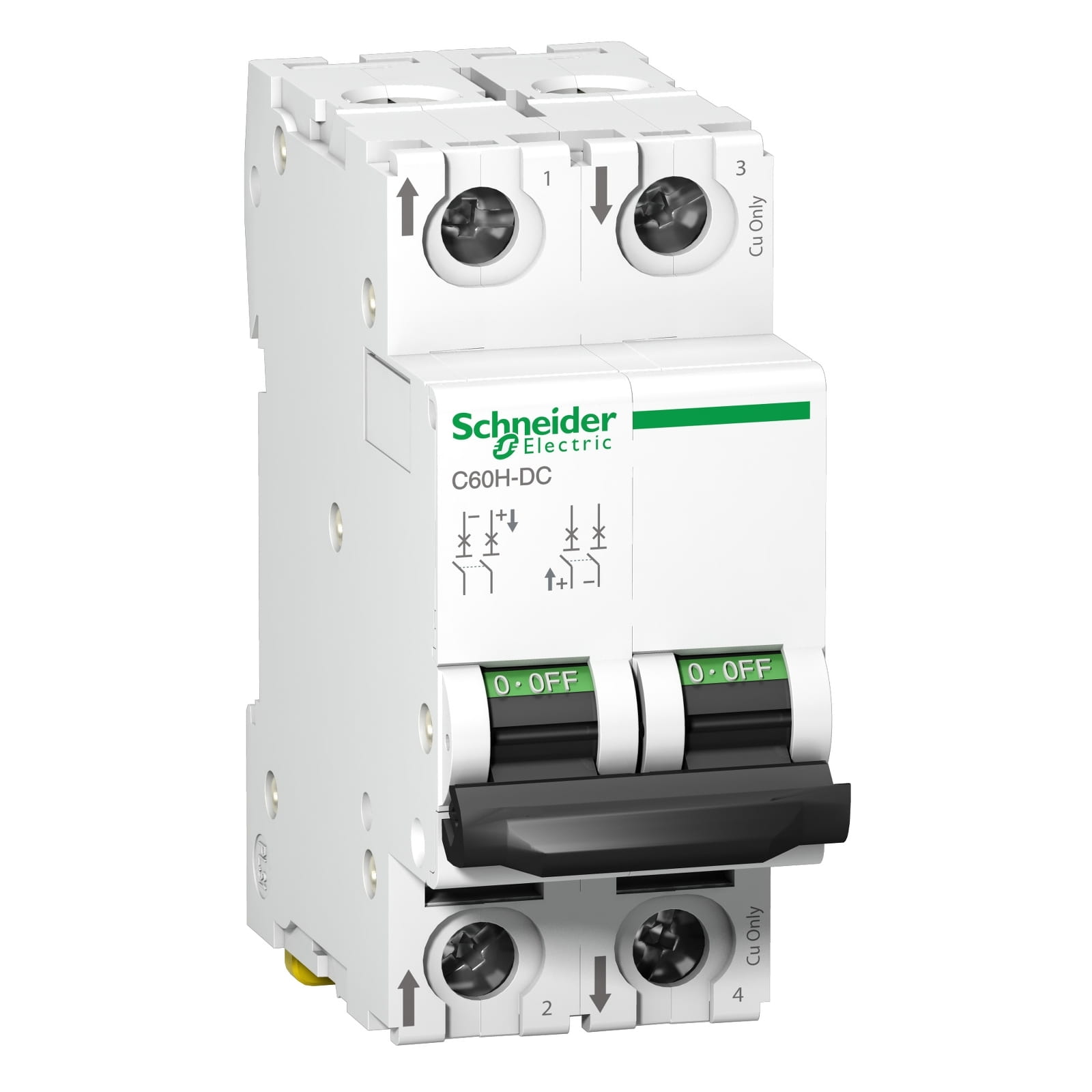

Автоматический выключатель C60H-DC A9N61539 2П 63A C 500В DC

Автоматический выключатель C60H-DC A9N61539
Производитель: Schneider Electric
Штрихкод: 3606480424373

Автоматический выключатель C60H-DC A9N61539 применяется в цепях постоянного тока (системы автоматизациии управления промышленными процессами, транспорт, возобновляемая энергия и т.д.).

Автоматический выключатель отвечает требованиям стандартов EN 60947-2, МЭК 60947-2, GB 14048.2 и выполняет функции защиты цепей от токов короткого замыкания и перегрузки, а также функции управления и секционирования.

Основные характеристики:
  • необходимо строго соблюдать полярность при подключении (маркировка на передней панели)
  • можно использовать только в цепях постоянного тока
  • номинальный ток - 63А
  • кривая отключения - C
  • двухполюсное исполнение

Основные характеристики

СерияActi 9
Наименование продуктаActi 9 C60H-DC
Тип продуктаАвтоматический выключатель
Краткое название устройстваC60H-DC
Область примененияРаспределение
Описание полюсов2P
Число защищенных полюсов2
Номинальный ток63 A at 25 °C
Тип сетиПостоянный ток
Технология расцепителяТермомагнитный
Код кривойС
Отключающая способность10 кА Icu в 440 В постоянный ток в соответствии с EN 60947-2
10 кА Icu в 440 В постоянный ток в соответствии с МЭК 60947-2
6 кА Icu в 500 В постоянный ток в соответствии с EN 60947-2
6 кА Icu в 500 В постоянный ток в соответствии с МЭК 60947-2
20 кА Icu в 220 В постоянный ток в соответствии с GB 14048.2
20 кА Icu в 220 В постоянный ток в соответствии с МЭК 60947-2
20 кА Icu в 250 В постоянный ток в соответствии с GB 14048.2
20 кА Icu в 250 В постоянный ток в соответствии с МЭК 60947-2
Категория примененияКатегория А в соответствии с EN 60947-2
Категория A в соответствии с IEC 60947-2
Соответствие требованиям по изоляцииДа в соответствии с МЭК 60947-2
Да в соответствии с EN 60947-2

Дополнительные характеристики

Частота сети50/60 Гц
Номинальное рабочее напряжение500 V DC
Номинальная рабочая отключающая способность15 кА 75 % в соответствии с EN 60947-2 - 220 В постоянный ток
15 кА 75 % в соответствии с МЭК 60947-2 - 220 В постоянный ток
15 кА 75 % в соответствии с EN 60947-2 - 250 В постоянный ток
15 кА 75 % в соответствии с МЭК 60947-2 - 250 В постоянный ток
4,5 кА 75 % в соответствии с EN 60947-2 - 500 В постоянный ток
4,5 кА 75 % в соответствии с МЭК 60947-2 - 500 В постоянный ток
7,5 кА 75 % в соответствии с EN 60947-2 - 440 В постоянный ток
7,5 кА 75 % в соответствии с МЭК 60947-2 - 440 В постоянный ток
Номинальное напряжение изоляции500 В постоянный ток в соответствии с МЭК 60947-2
500 В постоянный ток в соответствии с EN 60947-2
[Uimp] номинальное импульсное выдерживаемое напряжение6 кВ в соответствии с EN 60947-2
6 кВ в соответствии с МЭК 60947-2
Индикатор положения контактаДа
Тип управленияРычаг управления
Индикатор наличия напряженияИндикация ВКЛ/ОТКЛ
Исполнение монтажаСтационарный
Монтажная опора35 мм симметричная DIN-рейка
Совместимость распределительного блока с гребенчатыми шинамиВерхняя или нижняя: Стандартный
Шаг 9 мм4
Вес нетто0,256 кг
ЦветБелый
Механическая износостойкость20000 циклов
Электрическая износостойкость3000 циклов 500 В постоянный ток
6000 циклов 500 В постоянный ток
Возможность блокировкиБлокируется навесным замком
Описание параметров блокировкиВ положении О
момент затяжкиСиловая цепь: 2,5 Н-м сверху или снизу
Защита от утечки на землюОтсуствует

Условия эксплуатации

СтандартыEN 60947-2
IEC 60947-2
Степень загрязнения3 в соответствии с EN 60947-2
3 в соответствии с МЭК 60947-2
Категория перенапряженияIV
Подготовка к работе в тропических условиях2 в соответствии с IEC 60068-2
Высота над уровнем моря2000 м
Рабочая температура окружающей среды-25…70 °C
Температура окружающей среды при хранении-40…85 °C

Размеры выключателей C60H-DC

36>182P1P815.573441681445

Номенклатура выключателей C60H-DC

Рабочее напряжение Ue 12…250 В пост.тока 12…250 В пост.тока
Номинальное напряжение Un 250 В пост.тока 500 В пост.тока
Кол-во полюсов 1P 2P
Кривая C C
Количество модулей Ш = 9 мм 2 4
Ток отключения 20 kA / 110 В пост.тока
10 kA / 220 В пост.тока
6 kA / 250 В пост.тока
20 kA / 220 В пост.тока
10 kA / 440 В пост.тока
6 kA / 500 В пост.тока
Схемы 12 1234 1234
Подвод питания сверху или снизу с соблюдением полярности Подвод питания сверху Подвод питания снизу
Стандарты МЭК 60947-2
EN 60947-2
GB 14048.2
МЭК 60947-2
EN 60947-2
GB 14048.2
Ном. ток, A
0.5 A9N61500 A9N61520
1 A9N61501 A9N61521
2 A9N61502 A9N61522
3 A9N61503 A9N61523
4 A9N61504 A9N61524
5 A9N61505 A9N61525
6 A9N61506 A9N61526
10 A9N61508 A9N61528
13 A9N61509 A9N61529
15 A9N61510 A9N61530
16 A9N61511 A9N61531
20 A9N61512 A9N61532
25 A9N61513 A9N61533
30 A9N61514 A9N61534
32 A9N61515 A9N61535
40 A9N61517 A9N61537
50 A9N61518 A9N61538
63 A9N61519 A9N61539
