Автоматический выключатель iC60Н A9F89210 2П 10А С

  • Артикул: 003.013.086

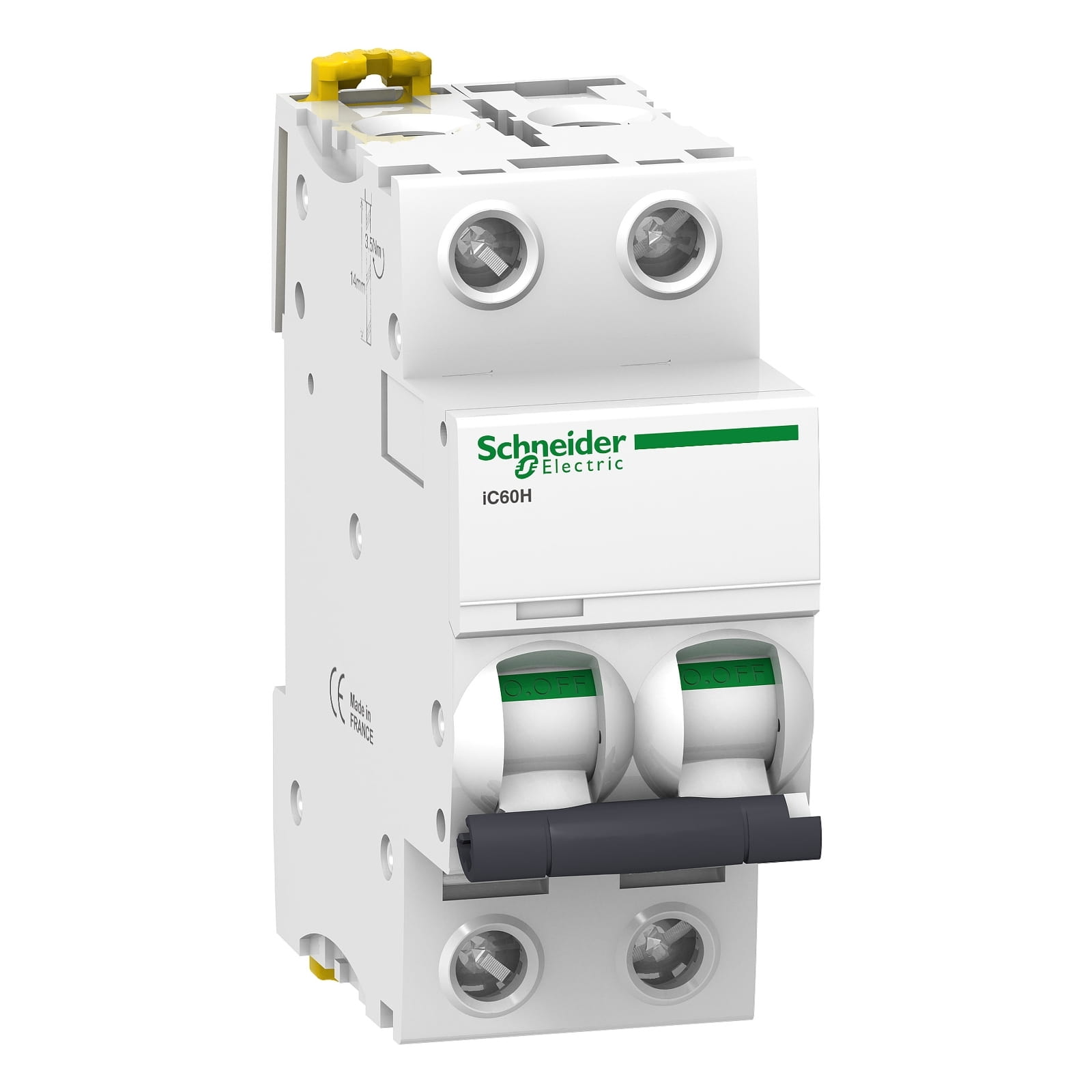

Автоматический выключатель iC60Н A9F89210
Производитель: Schneider Electric
Штрихкод: 3606480095023
Автоматические выключатели iC60Н отвечают требованиям стандартов EN 60947-2, EN 60898-1 и сочетают в себе следующие функции:
  • защита цепей от токов короткого замыкания
  • защита цепей от токов перегрузки
  • возможность секционирования в промышленных электроустановках в соответствии со стандартом EN60947-2
  • индикация аварийного отключения посредством красного механического индикатора состояния, расположенного на передней панели автоматического выключателя
6 346.00 ₽
 шт

Основные характеристики

Область примененияРаспределение
СерияActi 9
Наименование продуктаActi 9 iC60
Тип продуктаАвтоматический выключатель
Краткое название устройстваIC60H
Описание полюсов2P
Число защищенных полюсов2
Номинальный ток10 A
Тип сетиПеременный ток
Постоянный ток
Технология расцепителяТермомагнитный
Код кривойС
Отключающая способность10000 А Icn в 400 В переменный ток 50/60 Гц в соответствии с EN/IEC 60898-1
42 kA Icu at 12...60 V AC 50/60 Hz в соответствии с EN/IEC 60947-2
10 кА Icu в 440 В переменный ток 50/60 Гц в соответствии с EN/МЭК 60947-2
15 kA Icu at 380...415 V AC 50/60 Hz в соответствии с EN/IEC 60947-2
30 kA Icu at 220...240 V AC 50/60 Hz в соответствии с EN/IEC 60947-2
15 kA Icu at ≤ 125 V DC в соответствии с EN/IEC 60947-2
42 kA Icu at 100...133 V AC 50/60 Hz в соответствии с EN/IEC 60947-2
Категория примененияКатегория А в соответствии с EN 60947-2
Категория A в соответствии с IEC 60947-2
Соответствие требованиям по изоляцииДа в соответствии с EN 60898-1
Да в соответствии с EN 60947-2
Да в соответствии с IEC 60898-1
Да в соответствии с IEC 60947-2
СтандартыМЭК 60947-2
EN 60898-1
EN 60947-2
IEC 60898-1

Дополнительные характеристики

Частота сети50/60 Гц
Предел электромагнитного отключения8 x In +/- 20 %
Номинальная рабочая отключающая способность15 kA 50 % в соответствии с EN 60947-2 - 220...240 V AC 50/60 Hz
7.5 kA 50 % в соответствии с EN 60947-2 - 380...415 V AC 50/60 Hz
5 kA 50 % в соответствии с EN 60947-2 - 440 V AC 50/60 Hz
15 kA 50 % в соответствии с IEC 60947-2 - 220...240 V AC 50/60 Hz
7.5 kA 50 % в соответствии с IEC 60947-2 - 380...415 V AC 50/60 Hz
5 kA 50 % в соответствии с IEC 60947-2 - 440 V AC 50/60 Hz
7500 А 75 % в соответствии с EN 60898-1 - 400 В переменный ток 50/60 Гц
7500 А 75 % в соответствии с IEC 60898-1 - 400 В переменный ток 50/60 Гц
21 kA 50 % в соответствии с IEC 60947-2 - 12...133 V AC 50/60 Hz
21 kA 50 % в соответствии с EN 60947-2 - 12...133 V AC 50/60 Hz
15 kA 100 % в соответствии с IEC 60947-2 - 72...125 V DC
15 kA 100 % в соответствии с EN 60947-2 - 72...125 V DC
Класс ограничения3 в соответствии с EN 60898-1
3 в соответствии с IEC 60898-1
Номинальное напряжение изоляции500 В переменный ток 50/60 Гц в соответствии с EN 60947-2
500 V AC 50/60 Hz в соответствии с IEC 60947-2
[Uimp] номинальное импульсное выдерживаемое н6 кВ в соответствии с EN 60947-2
6 kV в соответствии с IEC 60947-2
Индикатор положения контактаДа
Тип управленияРычаг управления
Индикатор наличия напряженияИндикатор срабатывания
Исполнение монтажаСтационарный
Монтажная опораDIN-рейка
Совместимость распределительного блока с гребенчатыми шинамиВверху или внизу: ДА
Шаг 9 мм4
Высота85 мм
Ширина36 мм
Глубина78,5 мм
Вес нетто0,25 кг
ЦветБелый
Механическая износостойкость20000 циклов
Электрическая износостойкость10000 циклов
Соединения – клеммыОдиночный вывод (верхний или нижний) 1… 25 мм² жесткий
Одиночный вывод (верхний или нижний) 1… 16 мм² гибкий
Длина зачистки проводов14 мм для верхнего или нижнего подключения
момент затяжки2 Н-м сверху или снизу
Защита от утечки на землюОтдельный блок

Условия эксплуатации

Степень защиты IPIP20 в соответствии с IEC 60529
IP20 в соответствии с EN 60529
Степень загрязнения3 в соответствии с EN 60947-2
3 в соответствии с IEC 60947-2
Категория перенапряженияIV
Подготовка к работе в тропических условиях2 в соответствии с IEC 60068-1
Относительная влажность95 % в 55 °C
Высота над уровнем моря0...2000 м
Рабочая температура окружающей среды-35…70 °C
Температура окружающей среды при хранении-40…85 °C

Размеры

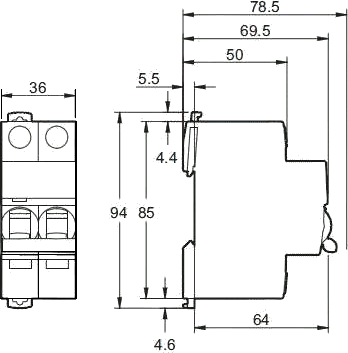

Размеры выключателя iC60H 2P

Номера автоматических выключателей iC60H по каталогу Schneider Electric

Кол-во полюсов 1 2 3 4
Номинальный ток, А Кривые отключения
B C D B C D B C D B C D
0.5 A9F83170 A9F84170 A9F85170 A9F83270 A9F84270 A9F85270 A9F83370 A9F84370 A9F85370 A9F83470 A9F84470 A9F85470
1 A9F83101 A9F84101 A9F85101 A9F83201 A9F84201 A9F85201 A9F83301 A9F84301 A9F85301 A9F83401 A9F84401 A9F85401
2 A9F83102 A9F84102 A9F85102 A9F83202 A9F84202 A9F85202 A9F83302 A9F84302 A9F85302 A9F83402 A9F84402 A9F85402
3 A9F83103 A9F84103 A9F85103 A9F83203 A9F84203 A9F85203 A9F83303 A9F84303 A9F85303 A9F83403 A9F84403 A9F85403
4 A9F83104 A9F84104 A9F85104 A9F83204 A9F84204 A9F85204 A9F83304 A9F84304 A9F85304 A9F83404 A9F84404 A9F85404
6 A9F88106 A9F89106 A9F85106 A9F88206 A9F89206 A9F85206 A9F88306 A9F89306 A9F85306 A9F88406 A9F89406 A9F85406
10 A9F88110 A9F89110 A9F85110 A9F88210 A9F89210 A9F85210 A9F88310 A9F89310 A9F85310 A9F88410 A9F89410 A9F85410
13 A9F83113 A9F84113 A9F85113 A9F83213 A9F84213 A9F85213 A9F83313 A9F84313 A9F85313 A9F83413 A9F84413 A9F85413
16 A9F88116 A9F89116 A9F85116 A9F88213 A9F89216 A9F85216 A9F88316 A9F89316 A9F85316 A9F88416 A9F89416 A9F85416
20 A9F88120 A9F89120 A9F85120 A9F88220 A9F89220 A9F85220 A9F88320 A9F89320 A9F85320 A9F88420 A9F89420 A9F85420
25 A9F88125 A9F89125 A9F85125 A9F88225 A9F89225 A9F85225 A9F88325 A9F89325 A9F85325 A9F88425 A9F89425 A9F85425
32 A9F88132 A9F89132 A9F85132 A9F88232 A9F89232 A9F85232 A9F88332 A9F89332 A9F85332 A9F88432 A9F89432 A9F85432
40 A9F88140 A9F89140 A9F85140 A9F88240 A9F89240 A9F85240 A9F88340 A9F89340 A9F85340 A9F88440 A9F89440 A9F85440
50 A9F88150 A9F89150 A9F85150 A9F88250 A9F89250 A9F85250 A9F88350 A9F89350 A9F85350 A9F88450 A9F89450 A9F85450
63 A9F88163 A9F89163 A9F85163 A9F88263 A9F89263 A9F85263 A9F88363 A9F89363 A9F85363 A9F88463 A9F89463 A9F85463
