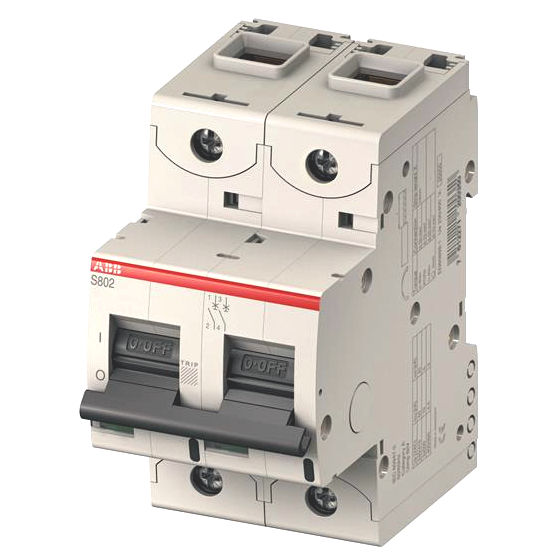

Автоматический выключатель S802C C10 2CCS882001R0104 2П 10А С 15кА

Артикул: 003.041.612

Производитель: ABB

Штрихкод: 7612271212131

Автоматический выключатель S802C C10 2CCS882001R0104 серии S800C предназначен защита цепей от перегрузок и коротких замыканий в цепях, где требуется высокая отключающая способность; защита резистивных и индуктивных нагрузок с низким импульсным током; используется в случае необходимости обеспечения селективности с вышестоящим или нижестоящим автоматическим выключателем. Применяется в коммерческих и промышленных объектах.

Основные характеристики:

номинальный ток - 10А
кривая отключения - С
двухполюсное исполнение
отключающая способность - 15кА

☎ Цена по запросу

Технические параметры

Основные характеристики
Количество полюсов	2
Кривая отключения	C
Номинальный ток In	10А
Номинальное напряжение изоляции Ui	500В АС
Категория перенапряжения	IV
Степень загрязнения	3
Номинальное импульсное выдерживаемое напряжение Uimp	8кВ
В соответствии со стандартом IEC/EN 60898-1
Номинальное рабочее напряжение Ue	230/400В АС
Минимальное рабочее напряжение	12В АС
Номинальная отключающая способность Icn	15кА
Рабочая отключающая способность Ics (при 230/400В)	7,5кА
Электрическая/механическая долговечность	10 000 циклов
В соответствии со стандартом IEC/EN 60947-2
Номинальное рабочее напряжение Ue	254/440В AC 250В DC
Минимальное рабочее напряжение	12В АС
Наибольшая отключающая способность Icu	25кА (240/415В АС) 15кА (254/440В АС) 10кА (250В DC)
Рабочая отключающая способность Ics	18кА (240/415В АС) 10кА (254/440В АС) 10кА (250В DC)
Электрическая/механическая долговечность	10 000 циклов
Механические характеристики
Степень защиты по IEC 60529	IP20
Рабочая температура	-25°C...+60°C
Температура хранения	-40°C...+70°C
Монтажные характеристики
Максимальное сечение проводников	1...50мм²(многожильный кабель) 1...70мм²(гибкий кабель)
Момент затяжки	3,5 Н·м
Установка	на 35мм DIN рейку
Монтажное положение	любое

Размеры

Кривая отключения

Номенклатура автоматических выключателей S800С характеристика С

Кол-во полюсов	1	2	3	4

Номинальный ток, А	Кривые отключения C
10	2CCS881001R0104	2CCS882001R0104	2CCS883001R0104	2CCS884001R0104
13	2CCS881001R0134	2CCS882001R0134	2CCS883001R0134	2CCS884001R0134
16	2CCS881001R0164	2CCS882001R0164	2CCS883001R0164	2CCS884001R0164
20	2CCS881001R0204	2CCS882001R0204	2CCS883001R0204	2CCS884001R0204
25	2CCS881001R0254	2CCS882001R0254	2CCS883001R0254	2CCS884001R0254
32	2CCS881001R0324	2CCS882001R0324	2CCS883001R0324	2CCS884001R0324
40	2CCS881001R0404	2CCS882001R0404	2CCS883001R0404	2CCS884001R0404
50	2CCS881001R0504	2CCS882001R0504	2CCS883001R0504	2CCS884001R0504
63	2CCS881001R0634	2CCS882001R0634	2CCS883001R0634	2CCS884001R0634
80	2CCS881001R0804	2CCS882001R0804	2CCS883001R0804	2CCS884001R0804
100	2CCS881001R0824	2CCS882001R0824	2CCS883001R0824	2CCS884001R0824
125	2CCS881001R0844	2CCS882001R0844	2CCS883001R0844	2CCS884001R0844
