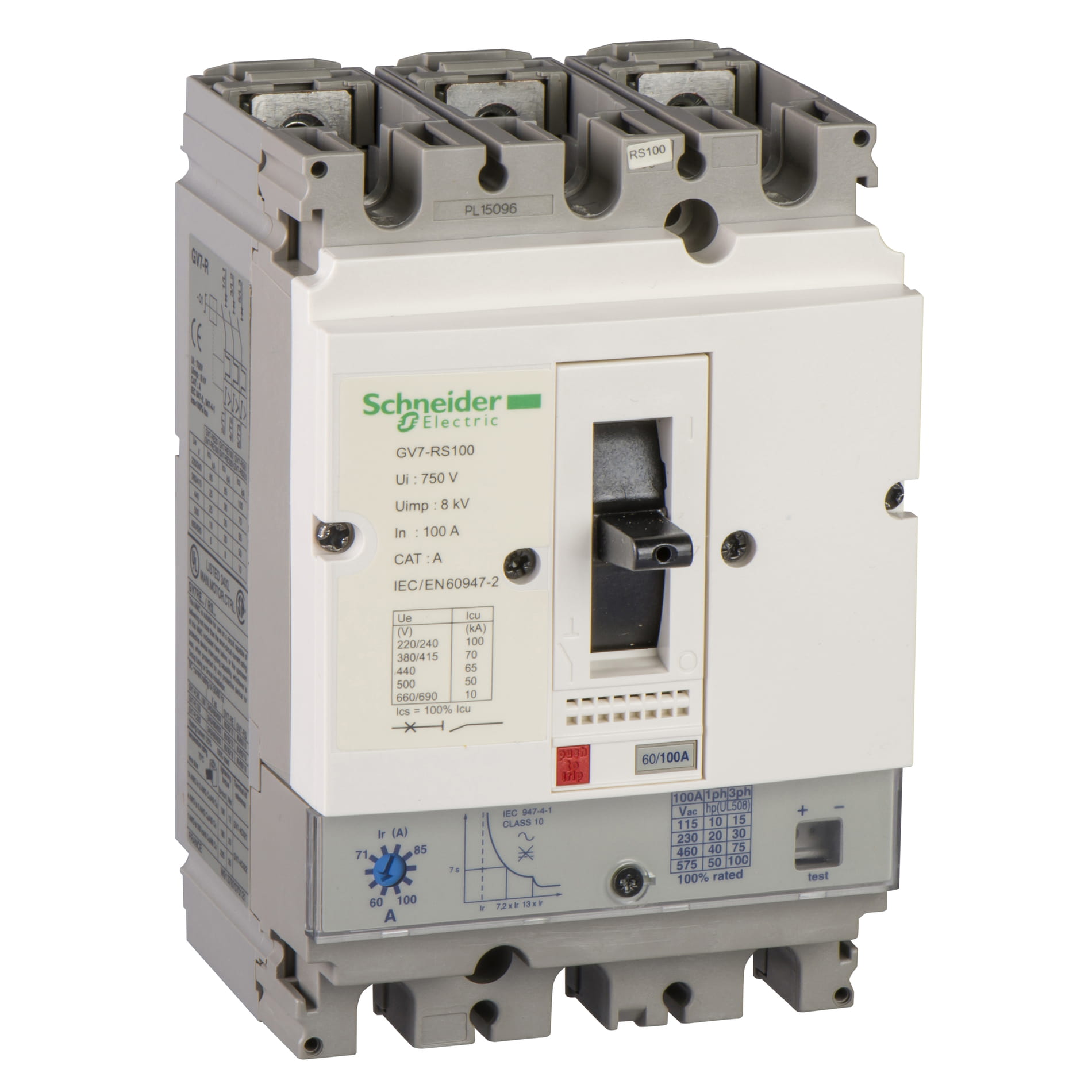

Автоматический выключатель GV7RS100 Шнайдер Электрик

  • Артикул: 003.002.255
Автоматический выключатель GV7RS100
Производитель: Schneider Electric
Штрихкод: 3389110566857
Трехполюсный автоматический выключатель с комбинированным расцепителем GV7RS100 специально предназначен для управления и защиты электродвигателей мощностью 45кВт (при 400...415Vac 50/60Hz).
Диапазон уставок тепловой защиты 60...100А.
Управление осуществляется с помощью рычага.
На данный момент товар GV7RS100 больше не поставляется и заменен на GV4PE115S.

Основные характеристики

Серия продукта TeSys
Наименование изделия TeSys GV7
Краткое название устройства GV7R
Тип устройства или его аксессуаров Автоматический выключатель
Область применения Двигатель
Описание полюсов 3P
Тип сети Переменный ток
Категория применения AC-3 в соответствии с IEC 60947-4-1
Частота сети 50/60 Гц в соответствии с IEC 60947-4-1
Отключающая способность 50 кА Icu в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
10 кА Icu в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
65 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
70 кА Icu в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
100 кА Icu в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Icu] Номинальная предельная наибольшая отключающая способность (на к.з.) 100 % в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
100 % в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
100 % в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
100 % в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
100 % в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
Диапазон регулирования тепловой защиты 60...100 A
Технология блока контроля и управления Термомагнитный

Дополнительные характеристики

Исполнение выключателя Защелками
Винтами
Монтажная опора Утопленная
Панельный монтаж
Рейка
Комплект для крепления распределительного устройства
Положение монтажа Вертикальный
Мощность двигателя, кВт 45 кВт в 400...415 V переменный ток 50/60 Гц
75 кВт в 660...690 V переменный ток 50/60 Гц
Способ управления Рычаг управления
[Ue] Номинальное рабочее напряжение 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Ui] Номинальное напряжение изоляции 750 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
[Ith] Условный тепловой ток на открытом воздухе 100 А в соответствии с IEC 60947-4-1
[Up] Номинальное импульсное выдерживаемое напряжение 8 кВ в соответствии с IEC 60947-2
Рассеиваемая мощность на каждый вывод 5 Вт
Мощность, рассеиваемая одним полюсом 5 Вт
Механическая износостойкость 50000 циклы
Электрическая износостойкость 30000 циклы для AC-3 в 440 V In
50000 циклы для AC-3 в 440 V In/2
Рабочая частота 25 цикл/ч
Стандартное применение Непрерывная в соответствии с IEC 60947-4-1
Межполюсный шаг 35 мм без расширителей полюсов
45 мм с расширителями полюсов
Присоединения Шины
Кабель с наконечником - наружный диаметр: 10 мм
Зажимы для оголенных проводников 1.5...95 мм²
По винт
Момент затяжки 10 Н-м - по винт - винт M6
15 Н-м - зажимы для оголенных проводников- кабель 1.5...95 мм²
Механическая стойкость Удары 15 g (ном.) в течение 11 мс в соответствии с IEC 60068-2-27
Вибрации 2.5 g (ном.), 0...25 Гц в соответствии с IEC 60068-2-6
Соответствие требованиям по изоляции Да в соответствии с IEC 60947-1
Чувствительность к обрыву фазы Да в соответствии с IEC 60947-4-1 § 7-2-1-5-2
Высота 125 мм
Ширина 105 мм
Глубина 111 мм
Масса продукта 2.04 кг

Условия эксплуатации

Стандарты EN/IEC 60947-1
EN/IEC 60947-2
EN/IEC 60947-4-1
NF C 63-120
NF C 63-650
NF C 79-130
VDE 0113
VDE 0660
Сертификация продукта DNV
UL
Защитное исполнение TC
Степень защиты IP IP405 с крышками выводов в соответствии с IEC 60529
Степень загрязнения 3
Рабочая температура окружающей среды -25...70 °C
Температура окружающей среды при хранении -55...95 °C
Огнестойкость 960 °C в соответствии с IEC 60695-2-1
Рабочая высота 2000 м

Принципиальная схема

Принципиальная схема автоматического выключателя серии GV7R GV7RS100

Автоматические выключатели Tesys серии GV7R

Модель Номинальная мощность 3-фазных электродвигателей 50/60Гц по категории AC-3 Диапазон уставок теплового расцепителя
400/415В 500В 660/690В
P Icu Ics P Icu Ics P Icu Ics
кВт кА % кВт кА % кВт кА %
GV7RE20 7.5
9		 25
25		 100
100		 9
11		 18
18		 100
100		 11
15		 8
8		 100
100		 12...20
GV7RS20 7.5
9		 70
70		 100
100		 9
11		 50
50		 100
100		 11
15		 10
10		 100
100		 12...20
GV7RE25 9
11		 25
25		 100
100		 11
15		 18
18		 100
100		 15
18.5		 8
8		 100
100		 15...25
GV7RS25 9
11		 70
70		 100
100		 11
15		 50
50		 100
100		 15
18.5		 10
10		 100
100		 15...25
GV7RE40 18.5
 		 25
 		 100
 		 18.5
22		 18
18		 100
100		 22
 		 8
 		 100
 		 25...40
GV7RS40 18.5 70 100 18.5 50 100 22 10 100 25...40
GV7RE50 22 25 100 30 18 100 30 8 100 30...50
GV7RS50 22 70 100 30 50 100 30 10 100 30...50
GV7RE80 37
 		 25
 		 100
 		 45
55		 18
18		 100
100		 55
 		 8
 		 100
 		 48...80
GV7RS80 37
 		 70
 		 100
 		 45
55		 50
50		 100
100		 55
 		 10
 		 100
 		 48...80
GV7RE100 45 25 100 - 18 100 75 8 100 60...100
GV7RS100 45 70 100 - 50 100 75 10 100 60...100
GV7RE150 55
75		 35
35		 100
100		 75
90		 30
30		 100
100		 90
110		 8
8		 100
100		 90...150
GV7RS150 55
75		 70
70		 100
100		 75
90		 50
50		 100
100		 90
110		 10
10		 100
100		 90...150
GV7RE220 90
110
 		 35
35
 		 100
100
 		 110
132
160		 30
30
30		 100
100
100		 160
200
 		 8
8
 		 100
100
 		 132...220
GV7RS220 90
110
 		 70
70
 		 100
100
 		 110
132
160		 50
50
50		 100
100
100		 160
200
 		 10
10
 		 100
100
 		 132...220
