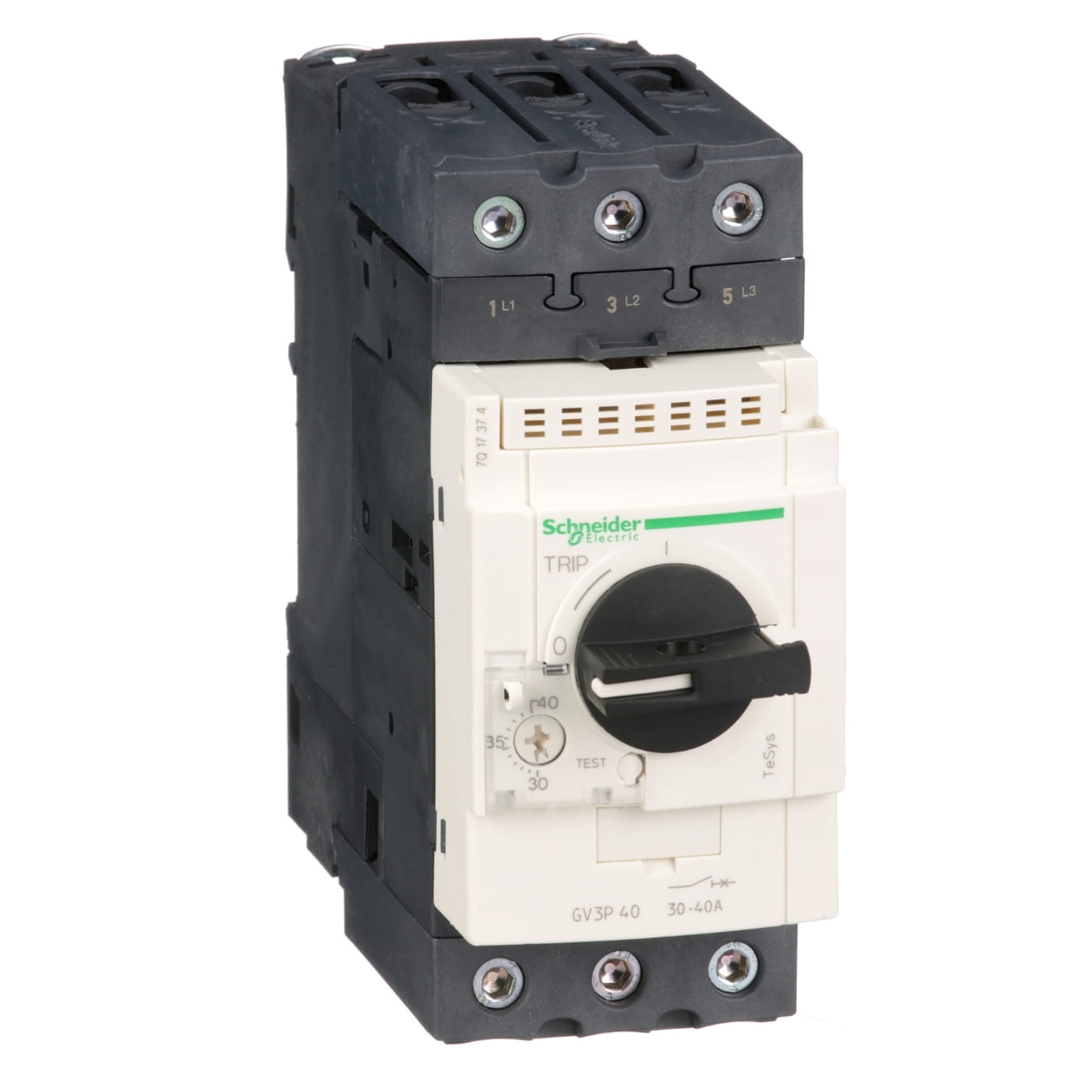

Автоматический выключатель TeSys GV3P40

Артикул: 003.002.186

Производитель: Schneider Electric

Штрихкод: 3389119405393

Автоматический выключатель с комбинированным расцепителем TeSys GV3P40 предназначен для защиты и управления электродвигателей, мощностью 18.5кВт (при 400...415Vac 50/60Hz). Диапазон уставок тепловой защиты 30...40A.
Выключатель выполняет следующие функции:
− Защита от короткого замыкания и перегрузки.
− Управление включением/отключением электродвигателя.

☎ Цена по запросу

Основные характеристики

Серия	TeSys
Наименование продукта	TeSys GV3
Тип продукта	Автоматический выключатель
Краткое название устройства	GV3P
Область применения	Двигатель
Технология расцепителя	Термомагнитный

Дополнительные характеристики

Описание полюсов	3P
Тип сети	Переменный ток
Категория применения	AC-3 в соответствии с IEC 60947-4-1 Категория А в соответствии с МЭК 60947-2
Частота сети	50/60 Гц в соответствии с IEC 60947-4-1
способ установки	35 мм симметричная DIN-рейка: закреплены Панель: привинченный (with 3 x M4 screws)
рабочее положение	Любое положение
Мощность двигателя, кВт	18,5 кВт в 400/415 В переменный ток 50/60 Гц 22 кВт в 500 В переменный ток 50/60 Гц 37 кВт в 690 В переменный ток 50/60 Гц
Отключающая способность	100 кА Icu в 230/240 V переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu в 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 6 кА Icu в 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu в 400/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 12 кА Icu в 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Icu] номинальная предельная наибольшая отключающая способность (на к.з.)	100 % в 230/240 V переменный ток 50/60 Гц в соответствии с МЭК 60947-2 100 % в 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 100 % в 400/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 % в 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 % в 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Тип управления	Поворотная ручка
[In] номинальный ток	40 А
диапазон регулировки тепловой защиты	30…40 А
Ток срабатывания электромагнитного расцеп	560 А
[Ue] номинальное рабочее напряжение	690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Номинальное напряжение изоляции	690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Ith] условный тепловой ток на открытом воздухе	40 А в соответствии с IEC 60947-4-1
[Up] номинальное импульсное выдерживаемое напряжение	6 кВ в соответствии с МЭК 60947-2
Мощность, рассеиваемая одним полюсом	8 Вт
Механическая износостойкость	50000 циклов
Электрическая износостойкость	50000 циклов для AC-3 в 440 В In
Максимальная частота коммутации	25 цикл/ч
Стандартное применение	Непрерывная в соответствии с IEC 60947-4-1
момент затяжки	5 Н-м в соединители EverLink с винтами BTR 25 мм² 8 Н-м в соединители EverLink с винтами BTR 35 мм²
Соответствие требованиям по изоляции	Да в соответствии с МЭК 60947-1
Чувствительность к обрыву фазы	Да в соответствии с IEC 60947-4-1
Высота	132 мм
Ширина	55 мм
Глубина	136 мм
Вес нетто	0,96 кг

Условия эксплуатации

Стандарты	EN/МЭК 60947-2 EN/IEC 60947-4-1 CSA C22.2 No 60947-4-1 UL 60947-4-1
Сертификаты	IECEE CB Scheme UL CSA CCC EAC ATEX BV LROS (Lloyds register of shipping) DNV-GL ABS
Защитное исполнение	TH
Степень защиты IP	IP20 в соответствии с МЭК 60529
степень защиты IK	IK09
Рабочая температура окружающей среды	-20…60 °C
Температура окружающей среды при хранении	-40…80 °C
Огнестойкость	960 °C в соответствии с IEC 60695-2-1
Рабочая высота	3000 м

Размеры

Расстояние до токоведущих частей X1=40мм для U_e≤ 500В
и X1=50мм для U_e≤ 690В

Принципиальная схема

Автоматические выключатели TeSys серии GV3P

Модель	Номинальная мощность 3-фазных электродвигателей 50/60Гц по категории AC-3									Диапазон уставок теплового расцепителя	Ток срабатывания электромагнитного расцепителя Id ± 20%
	400/415В			500В			690В
	P	Icu	Ics	P	Icu	Ics	P	Icu	Ics
	кВт	кА	%	кВт	кА	%	кВт	кА	%	A	A
GV3P13	5.5	100	100	7.5	12	50	11	6	50	9...13	182
GV3P18	7.5	100	100	9	12	50	15	6	50	12...18	252
GV3P25	11	100	100	15	12	50	18.5	6	50	17...25	350
GV3P32	15	100	100	18.5	12	50	22	6	50	23...32	448
GV3P40	18.5	50	100	22	12	50	37	6	50	30...40	560
GV3P50	22	50	100	30	12	50	45	6	50	37...50	700
GV3P65	30	50	100	45	12	50	55	6	50	48...65	910
GV3P73	37	50	60	45	12	50	55	6	50	62...73	1120
GV3P80	45	50	60	45	12	50	55	6	50	70...80	1120

Вспомогательные элементы и аксессуары для GV3P40

GV3APN01

GV3APN02

GV3APN04

GVAED101

GVAD0101

GVAN20

GVAN11

GVAE11

GVAU385

GVAS225

GVAD1010
