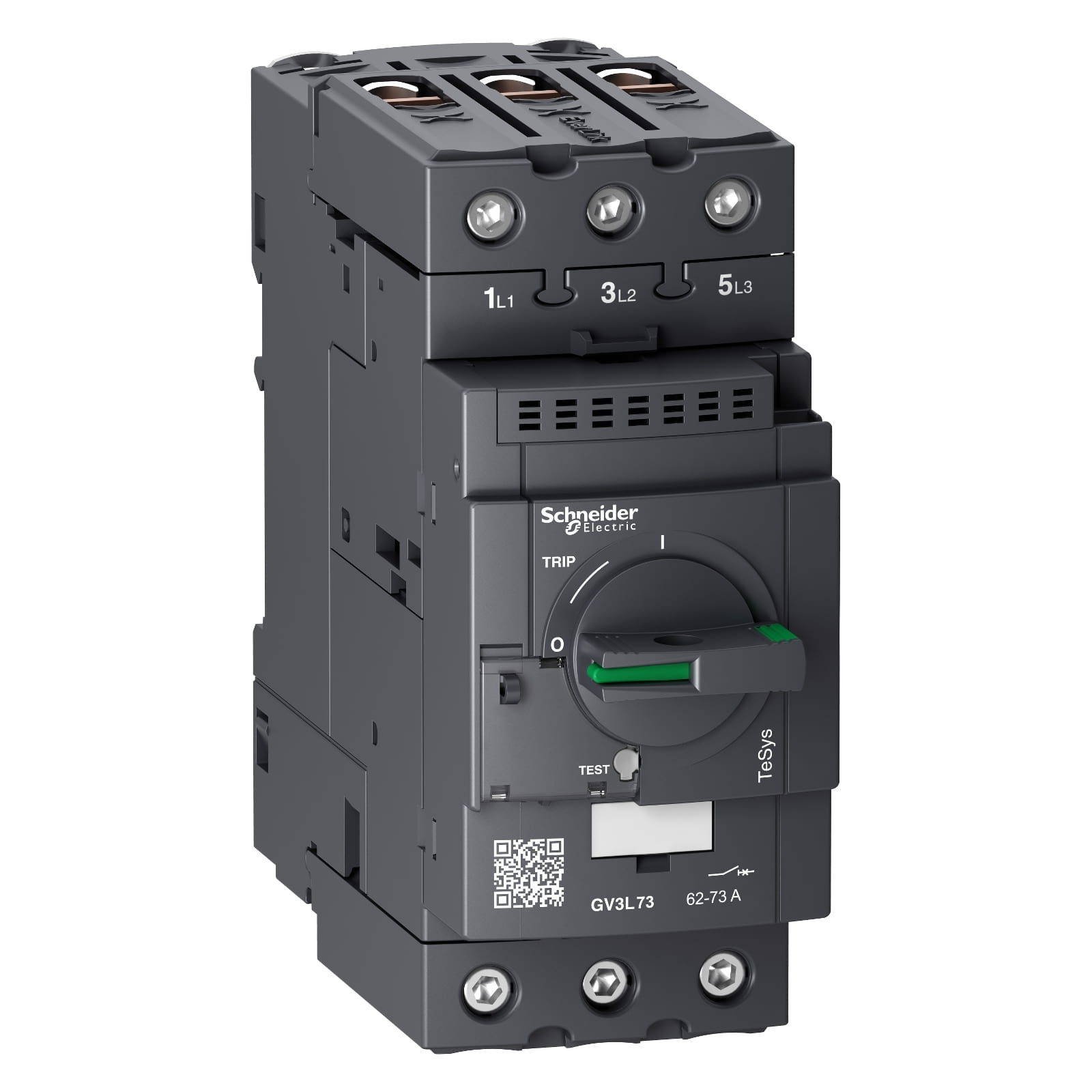

Автоматический выключатель TeSys GV3L73

Артикул: 003.002.198

Производитель: Schneider Electric

Штрихкод: 3606481304520

Трехполюсный автоматический выключатель с магнитным расцепителем GV3L73 специально предназначен для управления и защиты электродвигателей мощностью 37кВт (при 400...415V, переменный ток 50/60Гц) от перегрузки и короткого замыкания. Номинал электромагнитной защиты - 73А. Выключатель оборудован зажимами с винтами BTR (с внутренним шестигранником), которые затягиваются торцевым ключом No4. Новая запатентованная технология присоединения Everlink обеспечивает постоянное качество зажима кабелей. Даже в случае текучести проводников сила сжатия кабелей остается неизменной благодаря действию пружины силового соединителя.

☎ Цена по запросу

Основные характеристики

Серия	TeSys TeSys Deca
Наименование продукта	TeSys GV3 TeSys Deca
Тип продукта	Автоматический выключатель
Краткое название устройства	GV3L
Область применения	Двигатель
Описание полюсов	3P
Тип сети	Переменный ток
Категория применения	Категория А в соответствии с МЭК 60947-2 AC-3 в соответствии с IEC 60947-4-1
Частота сети	50/60 Гц
Отключающая способность	50 кА Icu в 440 В переменный ток 50/60 Гц 12 кА Icu в 500 В переменный ток 50/60 Гц 6 кА Icu в 690 В переменный ток 50/60 Гц 50 кА Icu в 400/415 В переменный ток 50/60 Гц 65 кА Icu в 230/240 V переменный ток 50/60 Гц
[Icu] номинальная предельная наибольшая отключающая способность (на к.з.)	100 % в 230/240 V переменный ток 50/60 Гц 50 % в 500 В переменный ток 50/60 Гц 50 % в 690 В переменный ток 50/60 Гц 60 % в 400/415 В переменный ток 50/60 Гц 60 % в 440 В переменный ток 50/60 Гц
Технология расцепителя	Магнитный
Ток срабатывания электромагнитного расцеп	1120 А

Дополнительные характеристики

способ установки	35 мм симметричная DIN-рейка: закреплены Панель: привинченный (with 3 x M4 screws)
рабочее положение	Любое положение
мощность двигателя, кВт	37 кВт в 400/415 В переменный ток 50/60 Гц 55 кВт в 690 В переменный ток 50/60 Гц 45 кВт в 500 В переменный ток 50/60 Гц
Тип управления	Поворотная ручка
[Ue] номинальное рабочее напряжение	690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Номинальное напряжение изоляции	690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Up] номинальное импульсное выдерживаемое напряжение	6 кВ в соответствии с МЭК 60947-2
Мощность, рассеиваемая одним полюсом	8 Вт
Механическая износостойкость	50000 циклы
Электрическая износостойкость	20000 циклы для AC-3 в 415 В In
Максимальная частота коммутации	25 цикл/ч
соединения – клеммы	Соединители EverLink с винтами BTR 1 кабель(и) 1…35 мм² жесткий кабель Соединители EverLink с винтами BTR 2 кабель(и) 1…25 мм² жесткий кабель Соединители EverLink с винтами BTR 1 кабель(и) 1…35 мм² гибкий с кабельным наконечником Соединители EverLink с винтами BTR 2 кабель(и) 1…25 мм² гибкий с кабельным наконечником Соединители EverLink с винтами BTR 1 кабель(и) 1…35 мм² гибкий Соединители EverLink с винтами BTR 2 кабель(и) 1…25 мм² гибкий
момент затяжки	5 Н-м в соединители EverLink с винтами BTR 25 мм² 8 Н-м в соединители EverLink с винтами BTR 35 мм²
механическая стойкость	Удары: 30 gn в течение 11 мс открытый в соответствии с IEC 60068-2-27 Вибрации: 4 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6 Удары: 5 g (ном.) в течение 11 мс закрытый в соответствии с IEC 60068-2-27
Соответствие требованиям по изоляции	Да в соответствии с МЭК 60947-1
Высота	132 мм
Ширина	55 мм
Глубина	136 мм
масса продукта	0,96 кг
Цвет	Серый (SE GREY 6) Зеленый (SE GREEN 2)

Условия эксплуатации

Стандарты	EN/МЭК 60947-2 EN/IEC 60947-4-1 CSA C22.2 No 60947-4-1 UL 60947-4-1
Сертификаты	IECEE CB Scheme UL CSA CCC EAC ABS LROS (Lloyds register of shipping) DNV-GL BV UKCA
Защитное исполнение	TH
Степень защиты IP	IP20 в соответствии с МЭК 60529
степень защиты IK	IK09
Рабочая температура окружающей среды	-20…60 °C
Температура окружающей среды при хранении	-40…80 °C
Огнестойкость	960 °C в соответствии с IEC 60695-2-1
Рабочая высота	0...3000 м

Размеры

Расстояние до токоведущих частей X1=40мм для U_e≤ 500В
и X1=50мм для U_e≤ 690В

Принципиальная схема

Автоматические выключатели Tesys серии GV3L

Модель	Номинальная мощность 3-фазных электродвигателей 50/60Гц по категории AC-3									Номинал электромагнитной защиты	Ток срабатывания электромагнитного расцепителя Id ± 20%	Использование в сочетании с тепловым реле
	400/415В			500В			690В
	P	Icu	Ics	P	Icu	Ics	P	Icu	Ics
	кВт	кА	%	кВт	кА	%	кВт	кА	%	A	A
GV3L25	11	100	100	15	12	50	18.5	6	50	25	350	LRD 325
GV3L32	15	100	100	18.5	12	50	22	6	50	32	448	LRD 332
GV3L40	18.5	50	100	22	12	50	37	6	50	40	560	LRD 340
GV3L50	22	50	100	30	12	50	45	6	50	50	700	LRD 350
GV3L65	30	50	100	37	12	50	55	6	50	65	910	LRD 365
GV3L73	37	50	60	45	12	50	55	6	50	73	1120	LRD 380
GV3L80	45	50	60	45	12	50	55	6	50	80	1100	LRD 380

Вспомогательные элементы и аксессуары для GV3L73

GV3APN01

GV3APN02

GV3APN04

GVAED101

GVAD0101

GVAN20

GVAN11

GVAE11

GVAU385

GVAS225

GVAD1010
