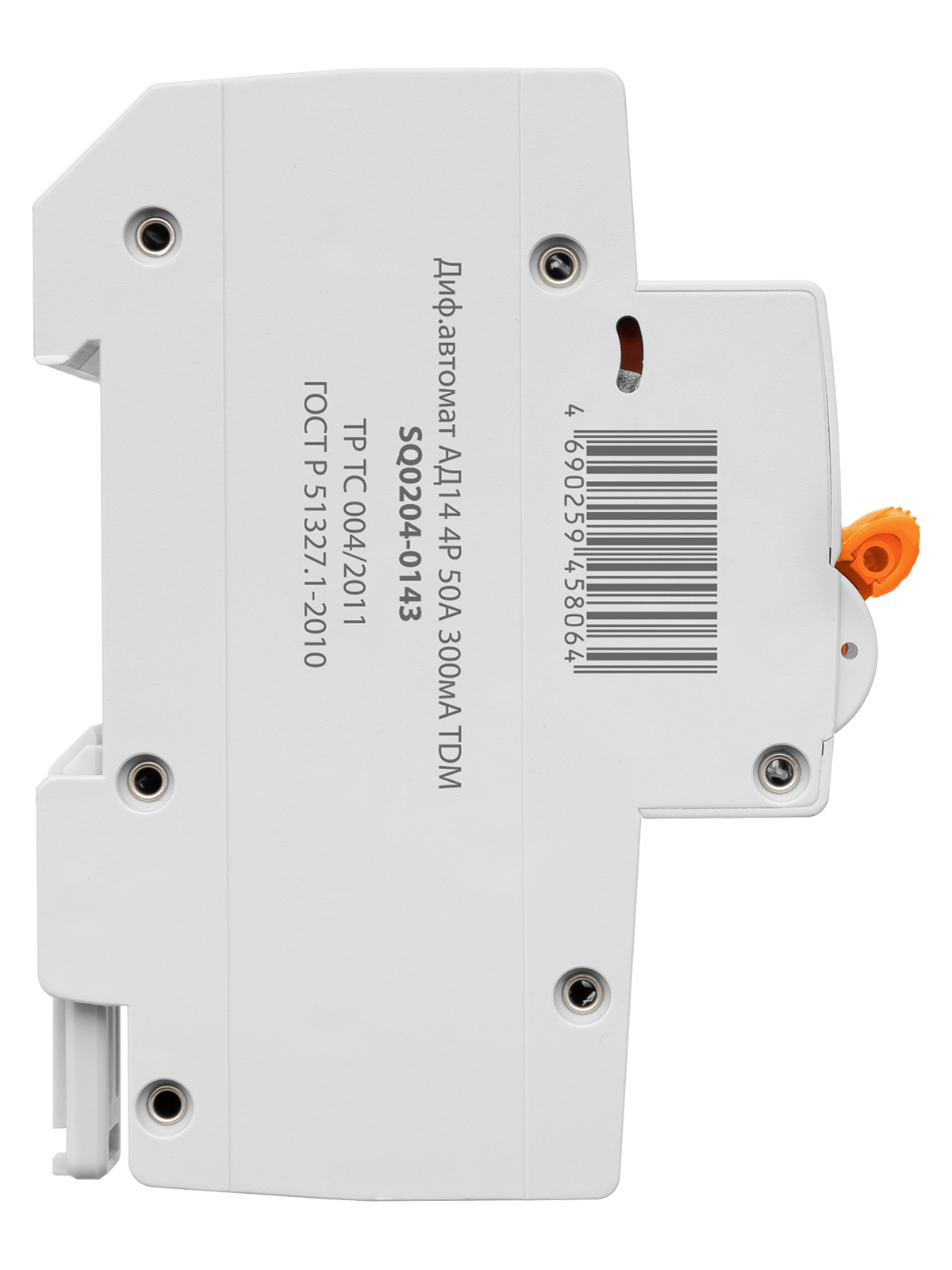

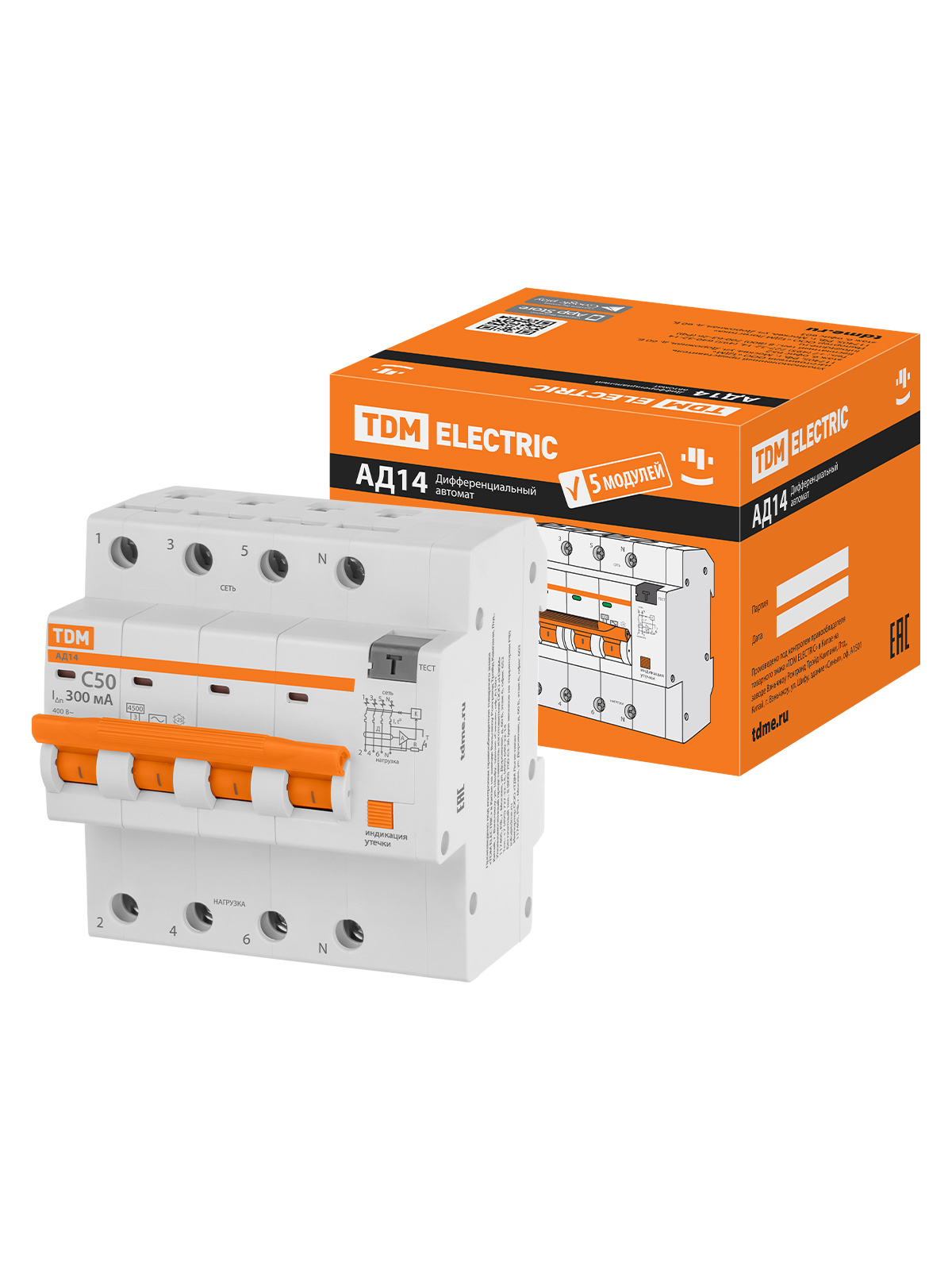

Диф.автомат АД14 4Р 50А 300мА ТДМ SQ0204-0143

Артикул: 025.020.043

Производитель: ТДМ

Штрихкод: 4690259458064

Дифавтомат АД14 обеспечивает:
− повышение уровня безопасности при эксплуатации людьми бытовых и аналогичных электроприборов;
− автоматическое отключение электрической цепи при сверхтоках (перегрузке и коротких замыканиях);
− предотвращение пожаров из-за возгорания изоляции токоведущих частей электроприборов.
Номинальный ток срабатывания - 50А.
Ток утечки - 300мА.

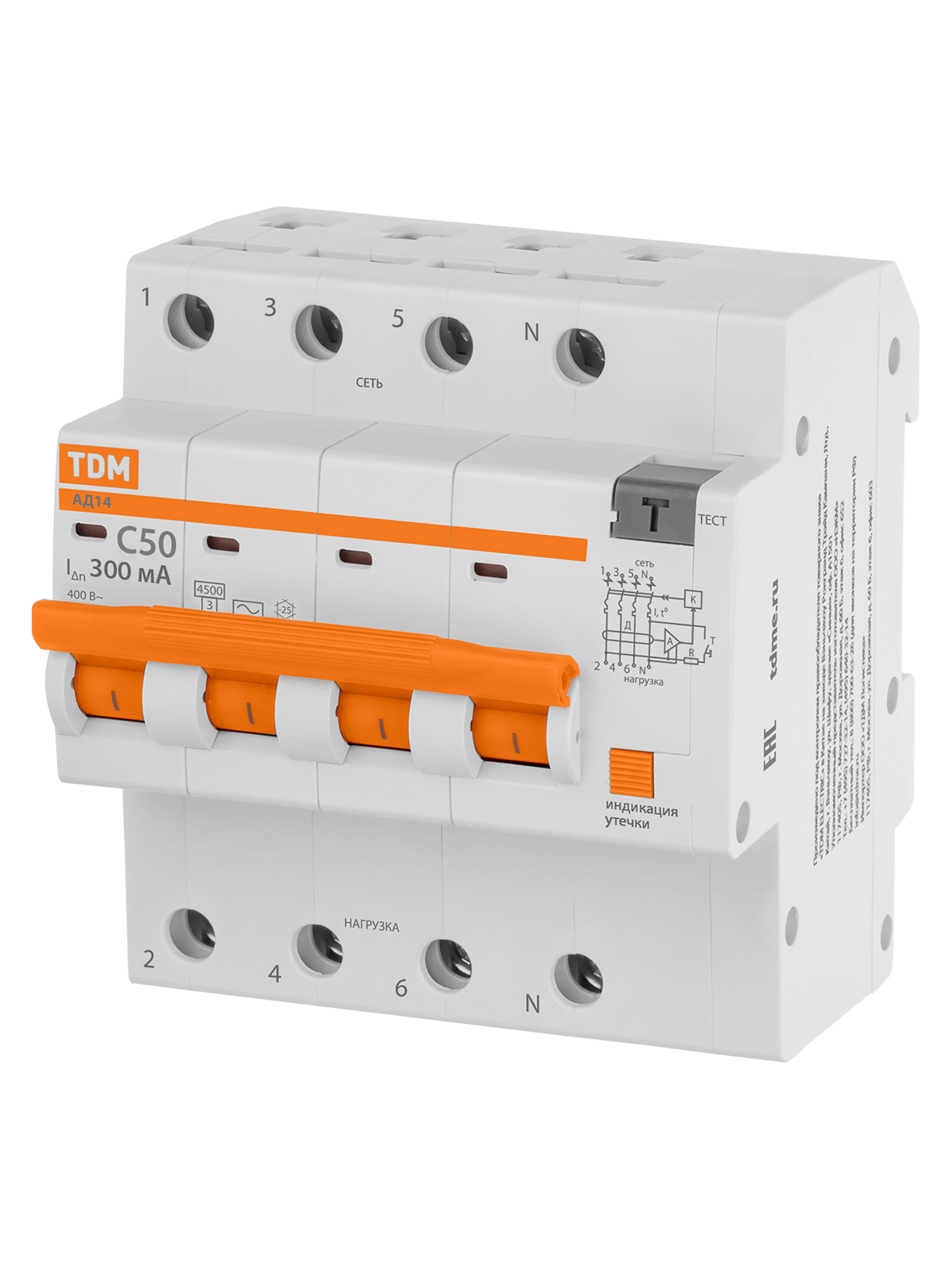

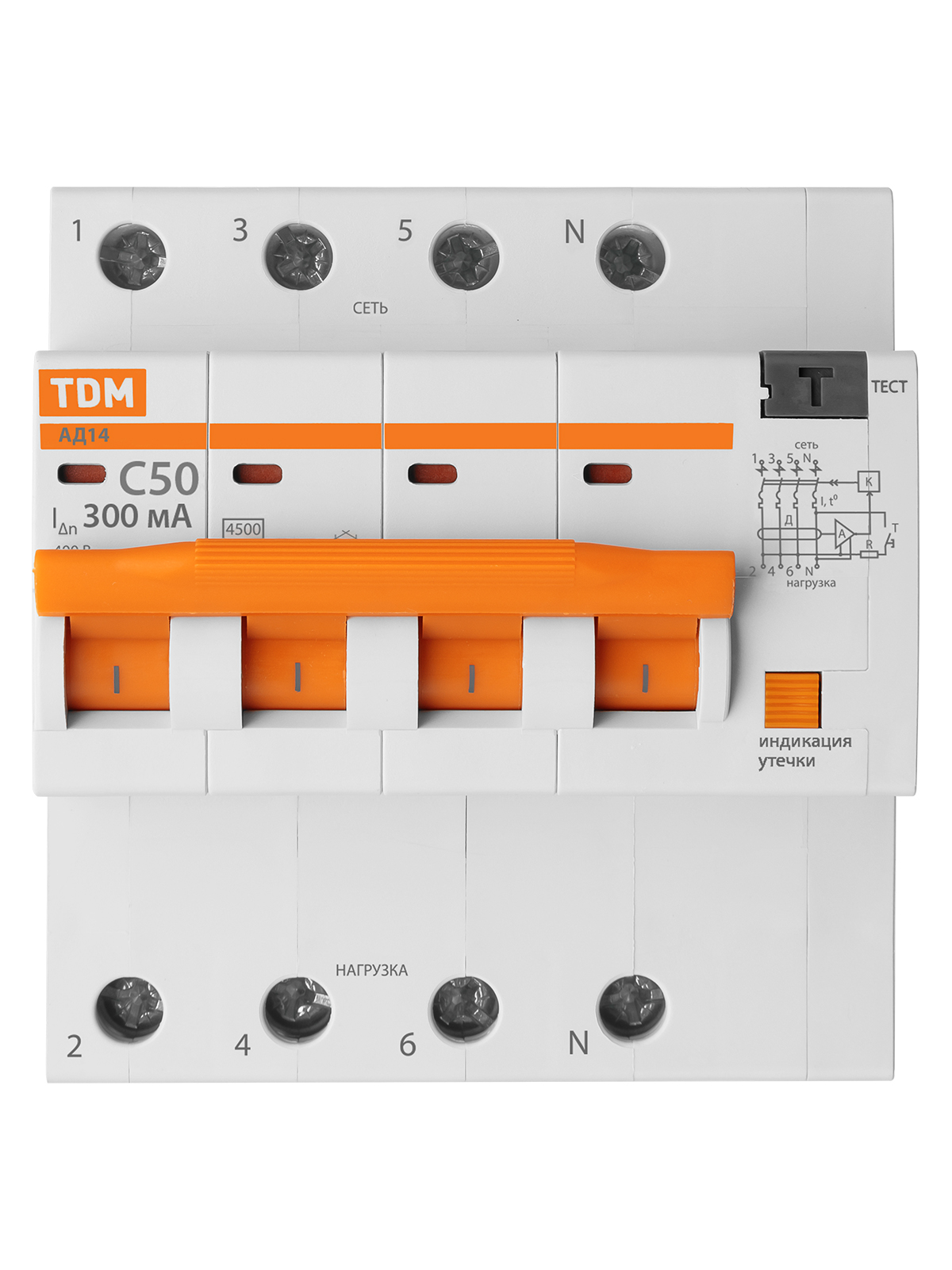

Внимание! Подключение проводников сети осуществляется к контактным зажимам 1,3,5,N. Подключение нагрузки к контактным зажимам 2,4,6,N. Несоблюдение подключения приведёт к повреждению автомата.

1 771.00 ₽

шт

Технические характеристики

Номинальный ток	50 А
Номинальное рабочее напряжение	400 В
Номинальный ток утечки	300 мА
Рабочая характеристика	АС
Характеристика срабатывания от сверхтоков	C
Тип напряжения	Переменный (АС)
Тип тока утечки	Переменный (АС)
Количество полюсов	4
Ширина по количеству модульных расстояний	5
Максимальное время отключения, не более	40 мс
Присоединительная способность контактных зажимов	1 ... 35 мм²
Номин импульсное выдерживаемое напряжение	4 кВ
Отключение нейтрали	Да
Монтажная глубина - ниши	75 мм
Наличие теплового расцепителя	Да
Наличие электромагнитного расцепителя	Да
Наличие электронного расцепителя	Нет
Наличие дифференциального расцепителя	Да
Отключающая способность по EN 60898	4,5 кА
Возможность присоединения к контактным зажимам соединительных шин	PIN (штырь) FORK (вилка)
Степень защиты по ГОСТ 14254 (IEC 60529)	IP20
Климатическое исполнение и категория размещения по ГОСТ 15150	УХЛ4
Диапазон рабочих температур окружающего воздуха	-25°C ... +40°C

Габаритные размеры

Размеры четырехполюсных выключателей ТДМ АД14

Схема подключения

Выключатели автоматические дифференциального тока (дифавтоматы) типа АД12/АД14. Паспорт.
