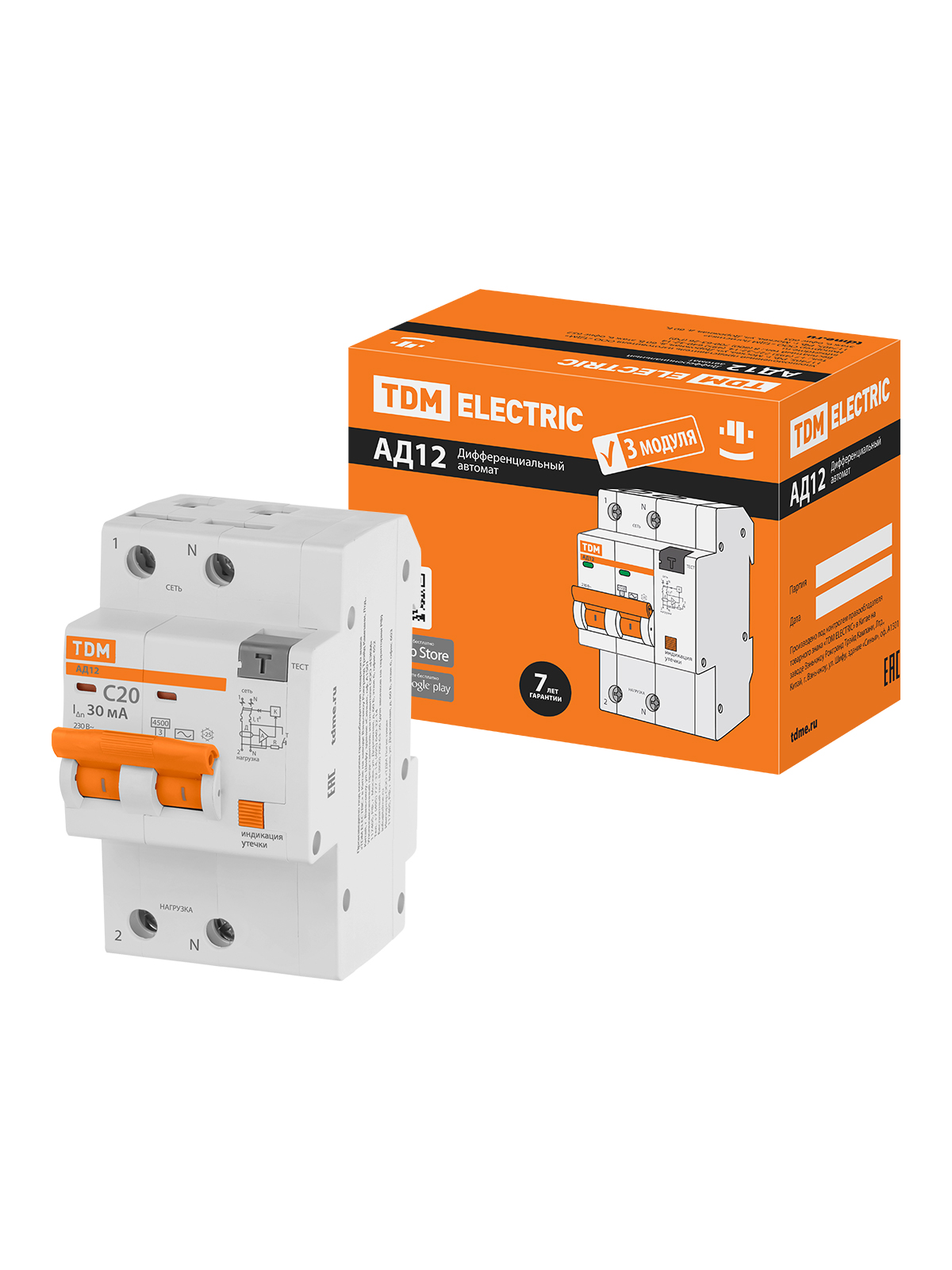

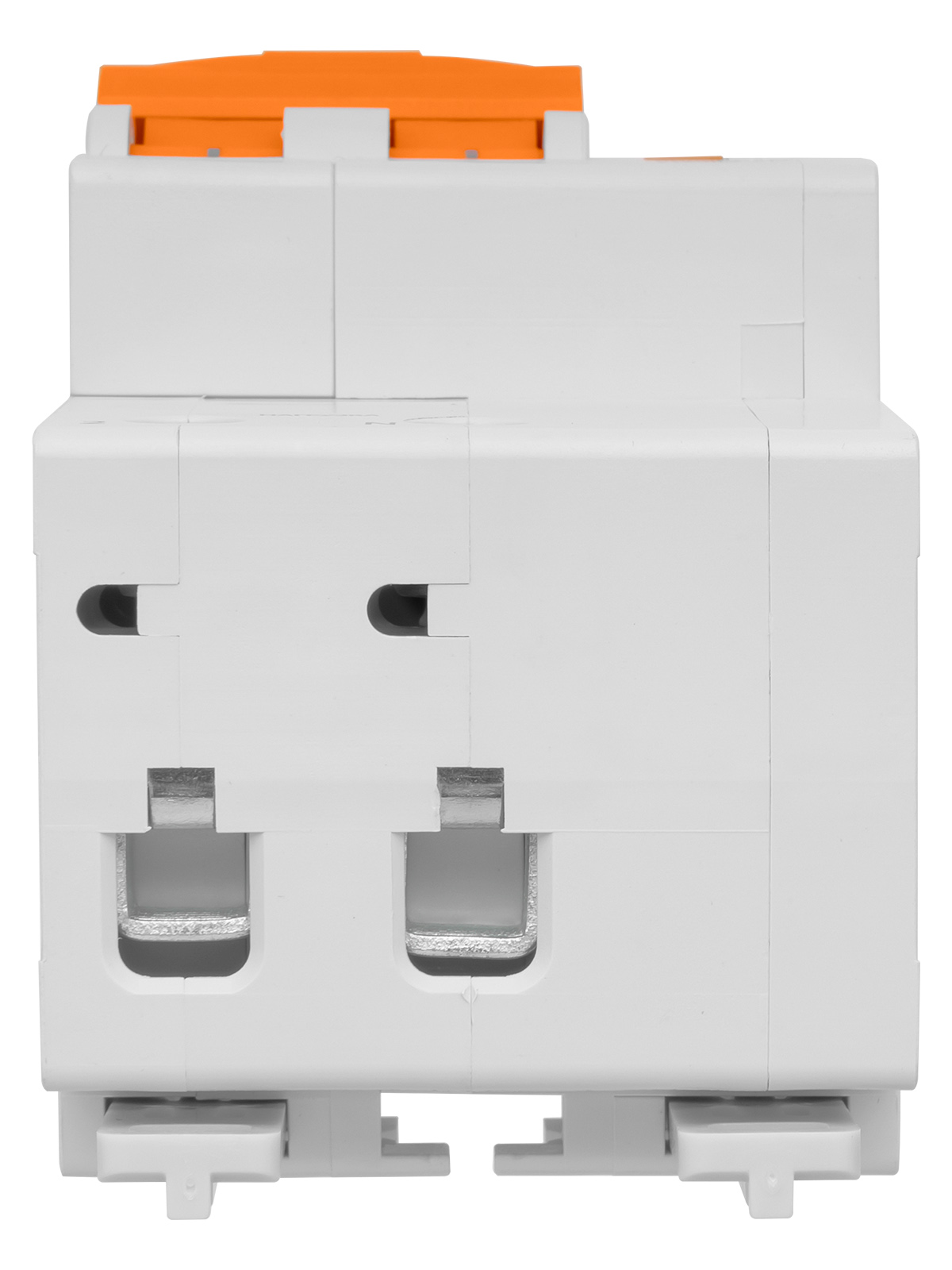

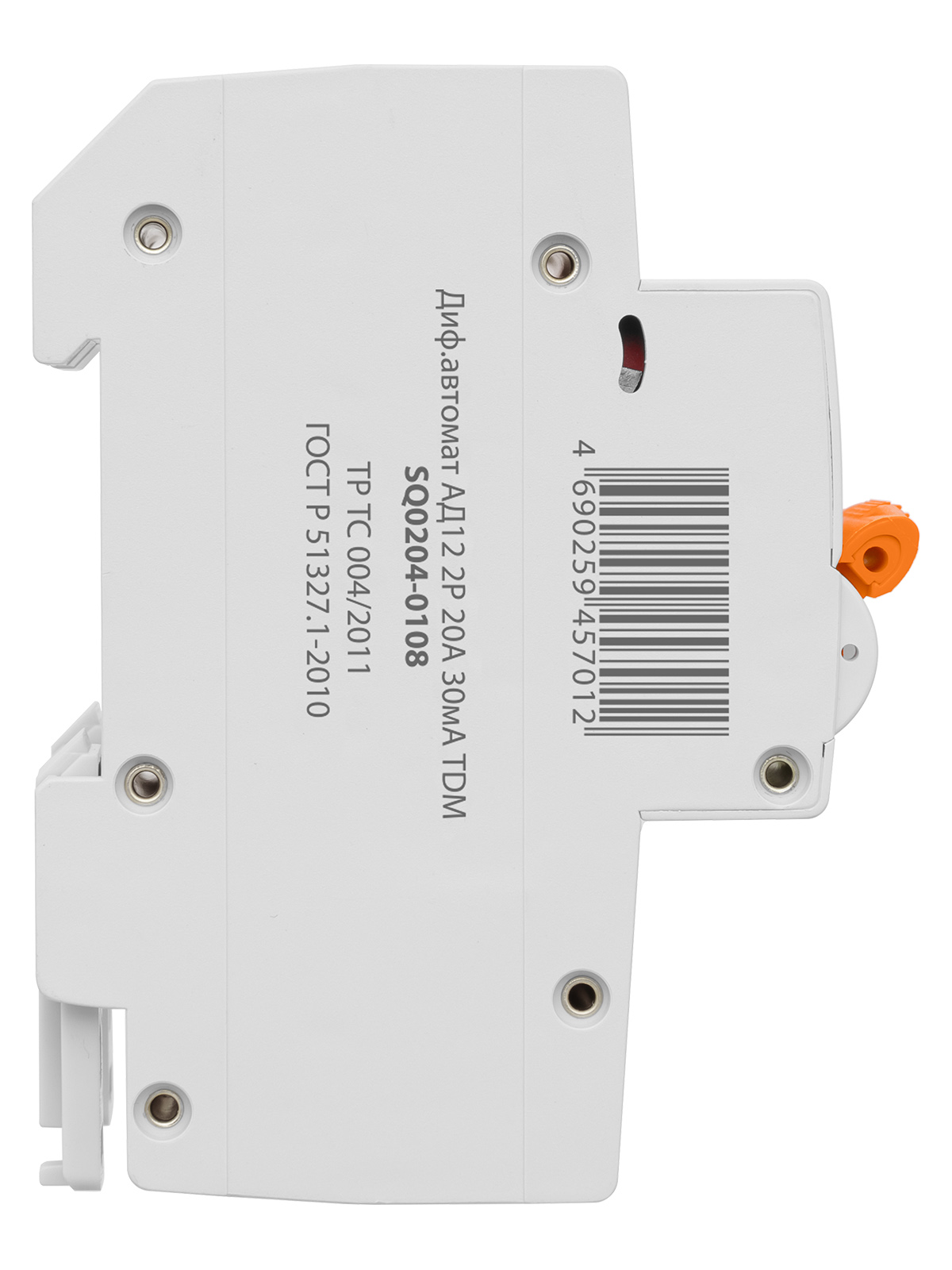

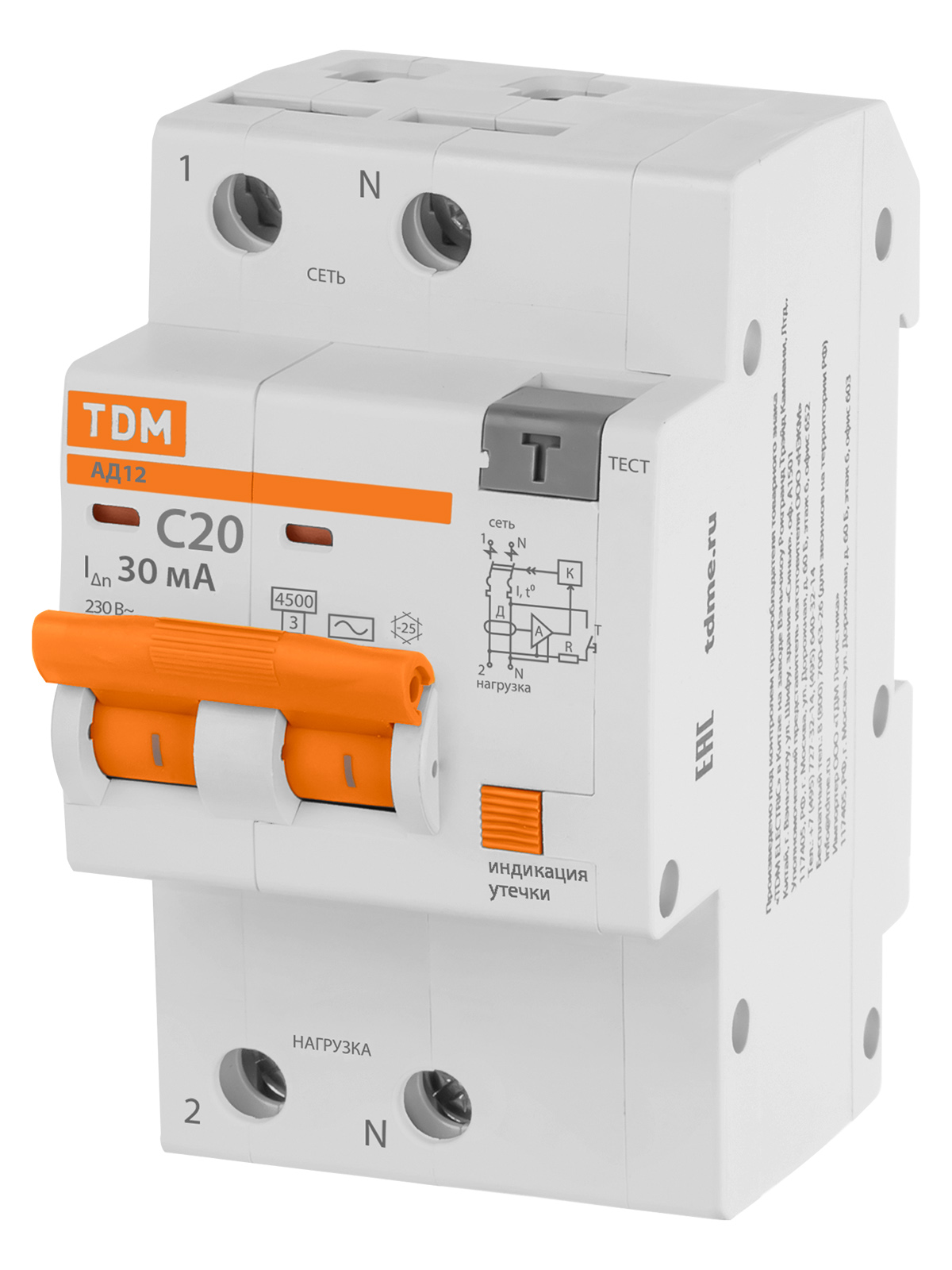

Диф.автомат АД12 2Р 20А 30мА ТДМ SQ0204-0108

Артикул: 025.020.008

Производитель: ТДМ

Штрихкод: 4690259457012

Дифавтомат АД12 обеспечивает:
− повышение уровня безопасности при эксплуатации людьми бытовых и аналогичных электроприборов;
− автоматическое отключение электрической цепи при сверхтоках (перегрузке и коротких замыканиях);
− предотвращение пожаров из-за возгорания изоляции токоведущих частей электроприборов.
Номинальный ток срабатывания - 20А.
Ток утечки - 30мА.

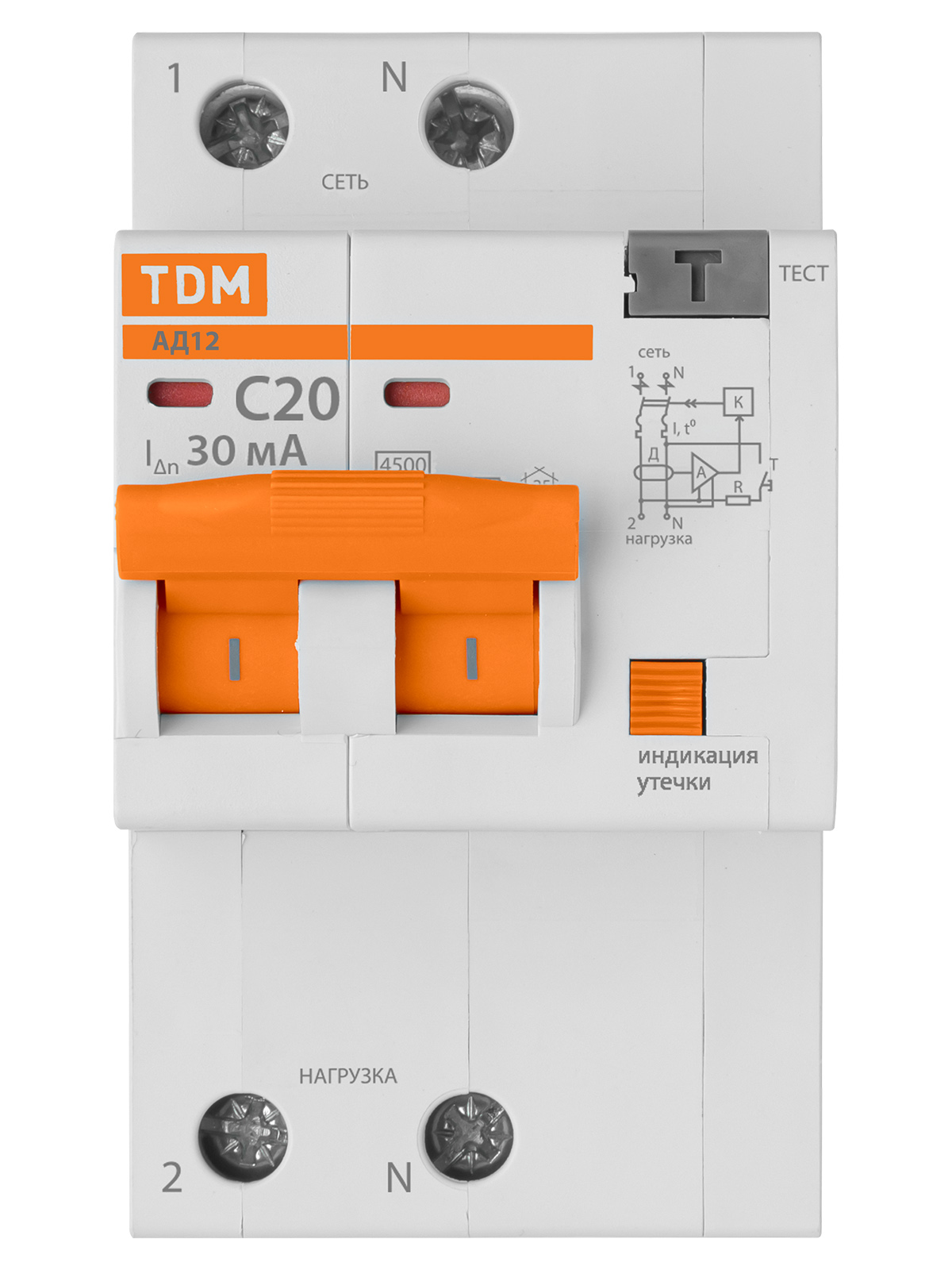

Внимание! Подключение проводников сети осуществляется к контактным зажимам 1 и N. Подключение нагрузки к контактным зажимам 2 и N. Несоблюдение подключения приведёт к повреждению автомата.

964.00 ₽

шт

Технические характеристики

Номинальный ток	20 А
Номинальное рабочее напряжение	230 В
Номинальный ток утечки	30 мА
Рабочая характеристика	АС
Характеристика срабатывания от сверхтоков	C
Тип напряжения	Переменный (АС)
Тип тока утечки	Переменный (АС)
Количество полюсов	2
Ширина по количеству модульных расстояний	3
Максимальное время отключения, не более	40 мс
Присоединительная способность контактных зажимов	1 ... 35 мм²
Номин импульсное выдерживаемое напряжение	4 кВ
Отключение нейтрали	Да
Монтажная глубина - ниши	75 мм
Наличие теплового расцепителя	Да
Наличие электромагнитного расцепителя	Да
Наличие электронного расцепителя	Нет
Наличие дифференциального расцепителя	Да
Отключающая способность по EN 60898	4,5 кА
Возможность присоединения к контактным зажимам соединительных шин	PIN (штырь) FORK (вилка)
Степень защиты по ГОСТ 14254 (IEC 60529)	IP20
Климатическое исполнение и категория размещения по ГОСТ 15150	УХЛ4
Диапазон рабочих температур окружающего воздуха	-25°C ... +40°C

Габаритные размеры

Размеры двухполюсных выключателей ТДМ АД12

Схема подключения

Выключатели автоматические дифференциального тока (дифавтоматы) типа АД12/АД14. Паспорт.
[1.61 Mb]
