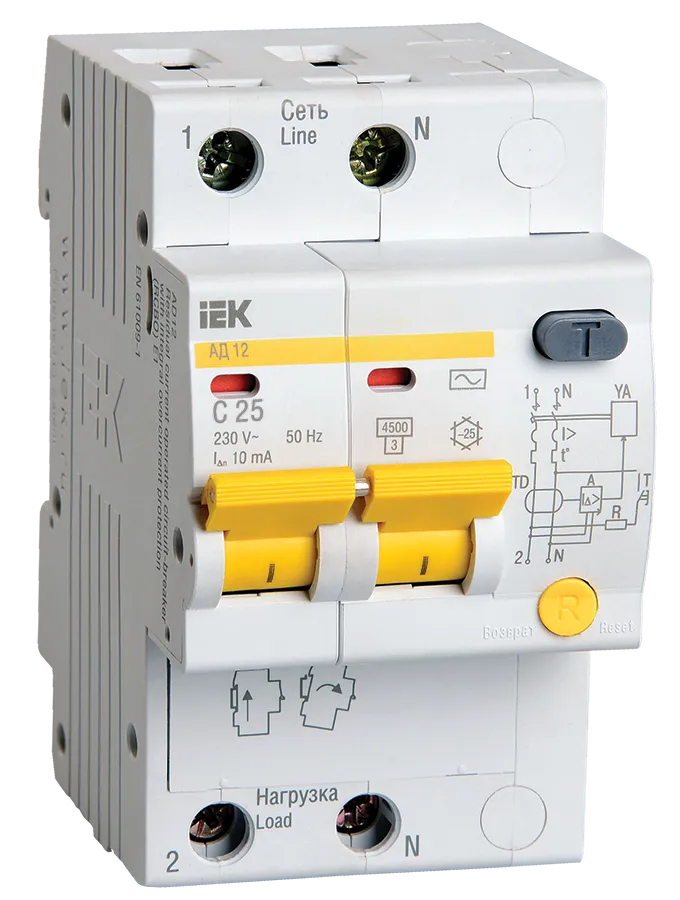

Диф.автомат АД12 2Р 25А 10мА ИЭК MAD10-2-025-C-010

Артикул: 025.052.033

Производитель: ИЭК

Быстродействующие защитные выключатели обеспечивают:
− защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования.
− защиту от перегрузки и короткого замыкания.
Номинальный ток срабатывания - 25А.
Ток утечки - 30мА.

Внимание! Подключение проводников сети осуществляется к контактным зажимам 1 и N. Подключение нагрузки к контактным зажимам 2 и N. Несоблюдение подключения приведёт к повреждению автомата.

1 167.00 ₽

шт

Технические характеристики

Номинальный ток	25 А
Номинальное рабочее напряжение	230 В
Номинальный ток утечки	10 мА
Характеристика срабатывания от сверхтоков	С
Рабочая характеристика	АС
Тип напряжения	Переменный (АС)
Тип тока утечки	Переменный (АС)
Количество защищенных полюсов	2
Количество полюсов	2
Ширина по количеству модульных расстояний	3
Максимальное время отключения	0,04 с
Присоединительная способность контактных зажимов	1 ... 25 мм²
Номин импульсное выдерживаемое напряжение	4 кВ
Отключение нейтрали	Да
Монтажная глубина - ниши	72,1 мм
Наличие теплового расцепителя	Да
Наличие электромагнитного расцепителя	Да
Наличие электронного расцепителя	Нет
Наличие дифференциального расцепителя	Да
Отключающая способность по EN 60898	4,5 кА
Возможность присоединения к контактным зажимам соединительных шин	PIN (штырь) FORK (вилка)
Степень защиты по ГОСТ 14254 (IEC 60529)	IP20
Климатическое исполнение и категория размещения по ГОСТ 15150	УХЛ4
Диапазон рабочих температур окружающего воздуха	-25°C ... +40°C

Габаритные размеры

Размеры двухполюсных выключателей ИЭК АД12

Краткое руководство по эксплуатации АД12, АД14
[3.58 Mb]
