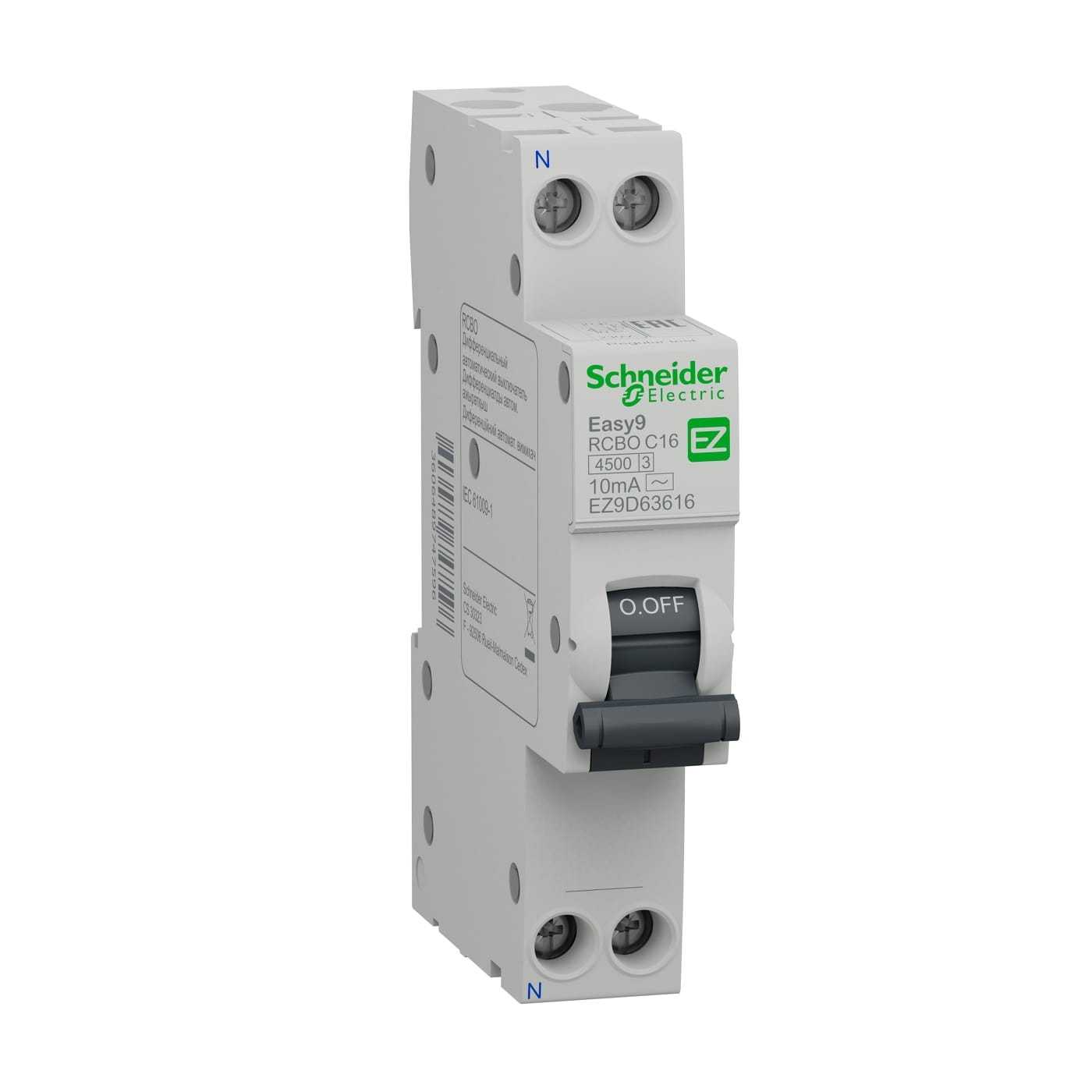

Дифференциальный автомат Easy9 EZ9D63616 1П+Н 16А 10мА С АС 4.5кА 230В

Производитель: Schneider Electric

Дифференциальный автомат Easy9 EZ9D63616 предназначен для выполнения следующих функций:

защита цепей от токов короткого замыкания
защита цепей от токов перегрузки
защита людей от поражения электрическим током (чувствительность 10 мА)
сочетают в себе функции автоматического выключателя и выключателя дифференциального тока (ВДТ)
обеспечивают защиту как при отсутствии, так и при наличии заземления (PE-проводника)
экономят место в щитке, т.к. занимают всего 1 модуль шириной 18 мм

Основные характеристики:

Основные характеристики

Серия	Easy9
Тип продукта	Автоматический выключатель дифференциального тока
Краткое название устройства	Easy9 авт. выключатель с защитой от сверхтоков
Количество полюсов	1P + N
Положение нейтрали	Слева
[In] номинальный ток	16 А
Тип сети	Переменный ток
Технология расцепителя	Термомагнитный
Код кривой	С
Чувствительность защиты от тока утечки	10 мА
Задержка срабатывания защиты от тока утечки	Мгновенный
Класс защиты от тока утечки	Тип АС
Отключающая способность	4500 А Icn в 230 В Переменный ток 50/60 Гц

Область применения	Распределение
Положение устройства в системе	Отходящий
Частота сети	50/60 Гц
[Ue] номинальное рабочее напряжение	230 В переменный ток
Предел электромагнитного отключения	5...10 x In
Класс ограничения	3
Номинальное напряжение изоляции	400 V
[Uimp] номинальное импульсное выдерживаемое напряжение	4 kV
Индикатор положения контакта	Да
Тип управления	Рычаг управления
Монтажная опора	DIN-рейка
Шаг 9 мм	2
высота	93 мм
ширина	18 мм
глубина	69,5 мм
Вес нетто	0,136 кг
Механическая износостойкость	10000 циклов
Электрическая износостойкость	4000 циклов
Соединения – клеммы	Зажим туннельного типа (со стороны источника питания) 1…16 мм² Жесткий или гибкий Зажим туннельного типа (верхние) 1…10 мм² Жесткий или гибкий
момент затяжки	2 Н-м сверху или снизу
Защита от утечки на землю	Интегрированный

Стандарты	IEC 61009-1
Степень защиты IP	IP20 IP40 (Модульный корпус)
Подготовка к работе в тропических условиях	2 в соответствии с IEC 60068-2-30
Относительная влажность	95 % at 55 °C
Рабочая температура окружающей среды	-25…55 °C
Температура окружающей среды при хранении	-40…85 °C
