Номенклатура силовых вилок серии PCE Twist IP44 16A/32A

Материал:
Корпус вилки изготовлен из пластмассы Polyamide 6. Основные характеристики этого материала:

ударопрочность;
хорошие изоляционные свойства;
износостойкость;
сопротивление к химическим воздействиям;
стойкость против атмосферных воздействий;
не содержит в составе кадмия и галогенов.

Контакты:
Контакты изготовлены из медно-цинкового сплава. Основные параметры:

высокая электропроводимость - 15м/(Ом·мм²);
высокая коррозостойкость. Область применения: промышленная атмосфера, сельское хозяйство и т.д.;
контакты с никелевым покрытием с повышенной коррозостойкостью к морской воде, пару, сероводороду, маслу.

Температура эксплуатации:
Номинальная температура эксплуатации: -25°C ÷ +40°C.
Возможно изготовление изделия под заказ, если вам требуется другой температурный диапазон.

Маркировка и коды заказа

0	2				5			−	6				v

																	Материал контактов


																	медно-цинковый сплав; v - никелированные контакты
																	Положение контакта заземления


																	2, 4, 6, 7, 9, 10 (см. ниже)
																	Количество контактов


																	3, 4, 5
																	Номинальный ток


																	1 - 16 ампер 2 - 32 ампера

Номенклатура вилок серии "Twist" IP44

Номинальный ток	Кол-во контактов	110V~ 50/60Hz 4h	230V~ 50/60Hz 3p=6h 4p+5p=9h	400V~ 50/60Hz 3p=9h 4p+5p=6h	500V~ 50/60Hz 7h	>50-500V~ 100-300Hz 10h	>50-500V~ 301-350Hz 2h
16	3	013-4	013-6	013-9	013-7	013-10	013-2
16	3	013-4v	013-6v	013-9v	013-7v	013-10v	013-2v
16	4	014-4	014-9	014-6	014-7	014-10	014-2
16	4	014-4v	014-9v	014-6v	014-7v	014-10v	014-2v
16	5	015-4	015-9v	015-6	015-7	015-10	015-2
16	5	015-4v	015-9v	015-6v	015-7v	015-10v	015-2v
32	3	023-4	023-6	023-9	023-7	023-10	023-2
32	3	023-4v	023-6v	023-9v	023-7v	023-10v	023-2v
32	4	024-4	024-9	024-6	024-7	024-10	024-2
32	4	024-4v	024-9v	024-6v	024-7v	024-10v	024-2v
32	5	025-4	025-9	025-6	025-7	025-10	025-2
32	5	025-4v	025-9v	025-6v	025-7v	025-10v	025-2v

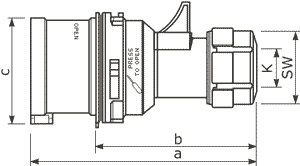

Размеры

размер	16 ампер			32 ампера
	контактов			контактов
	3	4	5	3	4	5
a	118	124	131	146	146	152
b	82	88	95	100	100	106
с	47	53	61	63	63	70
K	6-15	6-15	8-16	10-20	10-20	12-22
SW	38	38	42	50	50	50
Вес	106	122	156	173	190	232

Положение заземляющего контакта и цвета корпуса в зависимости от рабочих напряжений

Примеры позиции заземляющего контакта. Вид спереди вилки

5p - 5 полюсов (контактов)
6h - положение PE контакта 6 часов
pce-5p-6h

4p - 4 полюса (контактов)
9h - положение PE контакта 9 часов
pce-4p-9h

Сборка, разборка силовой вилки

Сборка
- не требуется винтов для сборки разъема;
- повернуть до щелчка.
сборка силовой вилки 025-6

Разборка
- нажать на защелку и повернуть корпус
разборка силовой вилки 015-6
