Тепловые реле Schneider Electric серии LRD

Тепловые реле Schneider Electric серии LRD

Тепловые реле серии LRD предназначены для защиты цепей переменного тока и электродвигателей от перегрузки, исчезновения фазы, затянутого времени пуска и заклинивания ротора. Применяются с контакторами типов LC1.

LRD 01–35 присоединяются с помощью винтовых зажимов. Также возможно крепление с помощью кабелей с наконечником.

LRD 313 – 365313–365 крепятся с помощью винтовых зажимов BTR (с 6-гранным гнездом). Затягивание осуществляется изолированным торцовым ключом №4.

Новая запатентованная технология соединения EverLinkВ® обеспечивает постоянное качество зажима кабелей. Даже в случае текучести(1) проводников сила сжатия кабелей остается неизменной благодаря действию пружины силового соединителя.

Также поставляются реле для присоединения с помощью кабелей с наконечником. Этот способ соединения отвечает требованиям, предъявляемым на некоторых азиатских рынках, и подходит для применения в условиях сильной вибрации (например на железнодорожном транспорте).

(1)Текучесть — явление естественной деформации медных проводников, которое усиливается с течением времени.

Описание:

Органы управления реле

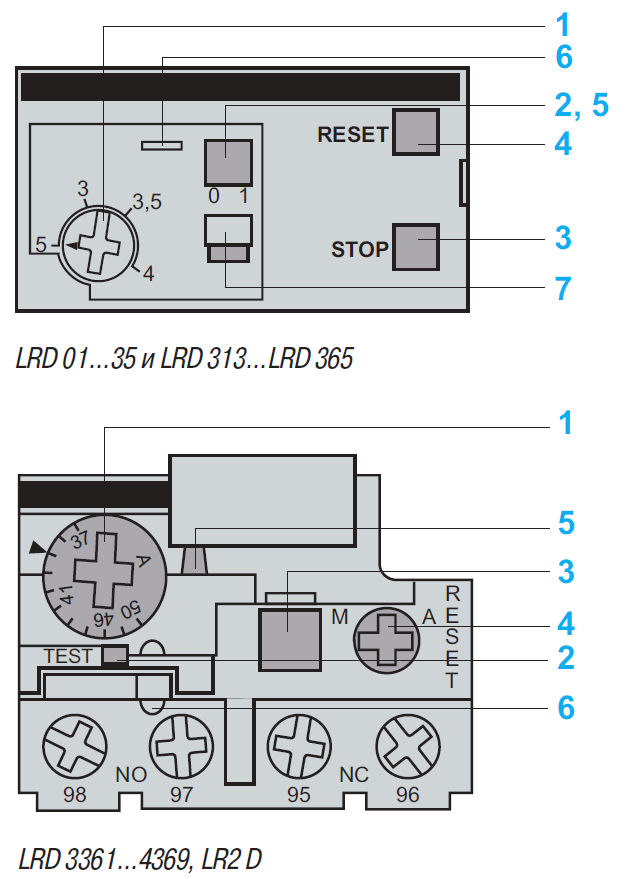

Рисунок 1 — Органы управления

1 — Диск регулировки уставок Ir, рабочего тока;

2 — Кнопка «Тест». Нажатие кнопки «Тест» обеспечивает:

  • контроль кабельных соединений цепи управления;
  • имитацию срабатывания реле (воздействие на 2 контакта — НО и НЗ, смотрите рисунок 2);

3 — Кнопка «Стоп». Изменяет состояние НО контакта, не изменяет состояние НЗ контакта.

4 — Кнопка «Возврат».

5 — Индикатор срабатывания реле.

6 — Крышка, защищающая диск регулировки уставок.

7 — Выбор режимов ручного или автоматического повторного возврата.

Схема электрическая реле

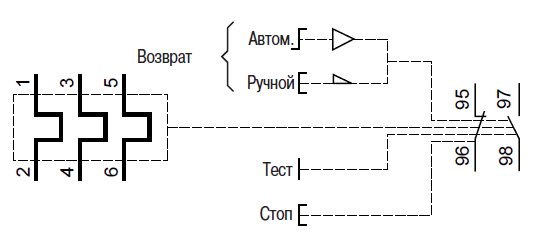

Рисунок 2 — Схема электрическая принципиальная

Тепловое реле состоит из нагревательного элемента, по которому протекает контролируемый ток и термобиметаллических пластин, реагирующих изгибом на повышение температуры нагревательного элемента и воздействующих на отключающий контактный механизм.

Основной характеристикой такого изделия является зависимость времени срабатывания от тока нагрузки (времятоковая характеристика). В соответствии с МЭК 60947-4-1, время срабатывания при протекании через тепловое реле тока кратностью 7,2 от величины тока уставки реле Ir, составляет: для класса 10 А — от 2 до 10 секунд, а для класса 20 — от 6 до 20 секунд.

Kласс 10А Kласс 20
Рисунок 3 —
Время-токовая характеристика класса 10А
Рисунок 4 —
Время-токовая характеристика класса 20
  1. Симметричная нагрузка, 3 фазы, из холодного состояния
  2. Симметричная нагрузка, 2 фазы, из холодного состояния
  3. Симметричная нагрузка, 3 фазы, при длительном протекании установленного тока (из горячего состояния).

Тепловые реле не предназначены для защиты цепей переменного тока и электродвигателей от токов короткого замыкания. Наоборот, они сами нуждаются в защите предохранителями типов aM, gG, BS88.

Модель теплового реле следует выбирать так, чтобы номинальный ток нагрузки, протекающий через него, находился ближе к середине диапазона уставок. Это необходимо для того, чтобы была возможность регулировки в зависимости от температуры окружающего воздуха.

Таблица №1 — Выбор типа теплового реле.

Класс 10 A (2). Присоединение с помощью винтовых зажимов или разъемов

Номинальный ток нагрузки (A) Диапазон уставок тока реле (A) Использование с контактором типа LC1 № по каталогу
0,10…0,16 0,10…0,16 D09…D38 LRD 01
0,16…0,25 0,16…0,25 D09…D38 LRD 02
0,25…0,40 0,25…0,40 D09…D38 LRD 03
0,40…0,63 0,40…0,63 D09…D38 LRD 04
0,63…1 0,63…1 D09…D38 LRD 05
1…1,6 1…1,6 D09…D38 LRD 06
1,6…2,5 1,6…2,5 D09…D38 LRD 07
2,5…4 2,5…4 D09…D38 LRD 08
4…6 4…6 D09…D38 LRD 10
5,5…8 5,5…8 D09…D38 LRD 12
7…10 7…10 D09…D38 LRD 14
9…13 9…13 D12…D38 LRD 16
12…18 12…18 D18…D38 LRD 21
16…24 16…24 D25…D38 LRD 22
23…32 23…32 D25…D38 LRD 32
30…38 30…38 D32 и D38 LRD 35
(2)В соответствии с МЭК 60947-4-1 время срабатывания при 7,2 тока уставки реле IR, класс 10 А: от 2 до 10 секунд.
