Категории воспламеняемости полимерных материалов
UL 94 (Underwriters Laboratories) является общепринятым мировым стандартом для классификации пластмасс по огнестойкости. Его методика предусматривает проверку способности полимерных материалов угасать после обработки пламенем.
При проведении испытания учитываются следующие критерии:
− скорость горения и время угасания;
− образование капель;
− время послесвечения.
В зависимости от толщины стенки один и тот же материал может относиться к нескольким категориям, поэтому при классификации материала для конкретного применения рекомендуется брать за основу базовую толщину стенки формованного изделия.
| Категория | Описание испытания | |
|---|---|---|
| UL 94 HB (horizontal burning test) | Образец держат горизонтально. Делают две отметки на расстоянии 25 и 100 мм и поджигают открытым пламенем пропан-бутановой горелки в течении 30 секунд (или до достижения фронта пламени на образце отметки 25 мм) (рис. 1). При толщине стенки до 3 мм скорость горения должна быть ниже 75 мм/мин, а при толщине стенки свыше 3 мм - ниже 40 мм/мин. | |
| UL 94V (vertical burning test) | 2 | Образец располагается вертикально, высота пламени 20 мм (рис. 2): самогашение происходит менее, чем за 30 сек. после удаления пламени; допускаются горящие капли; послесвечение - максимум 60 сек. |
| 1 | Образец располагается вертикально, высота пламени 20 мм (рис. 2): самогашение происходит менее, чем за 30 сек. после удаления пламени; горящие капли не допускаются; послесвечение - максимум 60 сек. | |
| 0 | Образец располагается вертикально, высота пламени 20 мм (рис. 2): самогашение происходит менее, чем за 10 сек. после удаления пламени; горящие капли не допускаются; послесвечение - максимум 30 сек. | |
| UL 94 5V | B | Образец располагается вертикально, высота пламени 125 мм. Образец 5 раз помещают в пламя на 5 сек. с перерывами в 5 сек. (рис. 2): самогашение происходит менее, чем за 60 сек. после удаления пламени 5-й раз; горящие капли не допускаются; допускается появление отверстий (в пластинах). |
| A | Образец располагается вертикально, высота пламени 125 мм. Образец 5 раз помещают в пламя на 5 сек. с перерывами в 5 сек. (рис. 2): самогашение происходит менее, чем за 60 сек. после удаления пламени 5-й раз; горящие капли не допускаются; появление отверстий (в пластинах) не допускается. | |

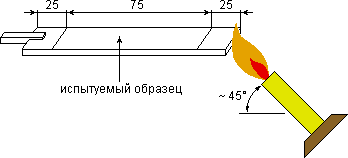

Рис. 1 Испытание образца
на категорию воспламеняемости UL 94 HB
на категорию воспламеняемости UL 94 HB
Рис. 2 Испытание образца
на категорию воспламеняемости UL 94 V
на категорию воспламеняемости UL 94 V
